申请日2014.12.31
公开(公告)日2015.04.22
IPC分类号C02F3/00
摘要
一种污水处理设备模块化拼装罐体，至少包括一个竖向单元，各个竖向单元自下至上连接在一起，相邻竖向单元之间填充有密封层;每个竖向单元至少通过两个相连接的圆周模块围成，相邻圆周模块之间填充有密封层。相邻竖向单元之间设置有定位销，以保证连接可靠稳定。相邻两个竖向单元中圆周模块之间的连接缝是错开的。所述圆周模块，包括里板和外框，里板连接在外框上，外框的外周侧面上均设置有密封槽，外框左右两个侧面上均分布有圆周连接螺孔，外框的上下侧面上设置有定位孔和竖向连接螺孔。该罐体采用模块化连接方式，各模块可在具有加工设备的场地加工，方便了运输，大大降低了罐体重量，解决了现有罐体施工时间长，不可拆卸重复利用的问题。

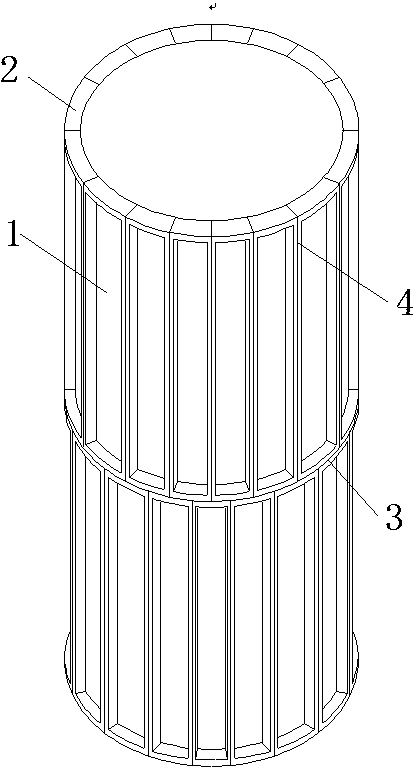

摘要附图
权利要求书
1.一种污水处理设备模块化拼装罐体，其特征是，至少包括一个竖向单元，各个竖向单元自下至上连接在一起，相邻竖向单元之间填充有密封层;每个竖向单元至少通过两个相连接的圆周模块围成，相邻圆周模块之间填充有密封层。
2.根据权利要求1所述的污水处理设备模块化拼装罐体，其特征是，相邻竖向单元之间设置有定位销。
3.根据权利要求1所述的污水处理设备模块化拼装罐体，其特征是，相邻两个竖向单元中圆周模块之间的连接缝是错开的。
4.根据权利要求1所述的污水处理设备模块化拼装罐体，其特征是，所述圆周模块，包括里板和外框，里板连接在外框上，外框的外周侧面上均设置有密封槽，外框左右两个侧面上均分布有圆周连接螺孔，外框的上下侧面上设置有定位孔和竖向连接螺孔。
5.根据权利要求4所述的污水处理设备模块化拼装罐体，其特征是，所述外框内设置有加强筋。
说明书
污水处理设备模块化拼装罐体
技术领域
本发明涉及一种污水处理设备上罐体的结构，属于污水处理设备制造技术领域。
背景技术
各种厌氧反应器、好氧反应器都是现阶段通用的污水处理设备，都包括主体(罐体)和 置于主体(罐体)内的污水处理部件，主体(罐体)体积大，直径可达12-20米，高度可达 15-30米。这些反应器的主体基本是混凝土构筑，必须在现场室外施工、占地面积大，建设 周期长、运行管理较为复杂且投资巨大。
虽然现在也有钢结构的污水处理反应器罐体，但都是在现场由下至上一层一层垒焊而成， 其缺点是施工时间长、不可重复拆卸利用，并且也必须现场施工，施工难度大，安全性差， 加工质量难以保证。
目前亟需一种能够组合拆卸、重复利用以及长途运输的污水处理设备罐体。
发明内容
本发明针对现有污水处理设备罐体制造技术存在的不足，提供一种能够组合拆卸、重复 利用、施工时间短的污水处理设备模块化拼装罐体。
本发明的污水处理设备模块化拼装罐体，采用下述技术方案：
该罐体，至少包括一个竖向单元，各个竖向单元自下至上连接在一起，相邻竖向单元之 间填充有密封层;每个竖向单元至少通过两个相连接的圆周模块围成，相邻圆周模块之间填 充有密封层。
相邻竖向单元之间设置有定位销，以保证连接可靠稳定。
相邻两个竖向单元中圆周模块之间的连接缝是错开的。
所述圆周模块，包括里板和外框，里板连接在外框上，外框的外周侧面上均设置有密封 槽，外框左右两个侧面上均分布有圆周连接螺孔，外框的上下侧面上设置有定位孔和竖向连 接螺孔。所述外框内设置有加强筋。
本发明采用模块化连接方式，各模块可在具有加工设备的场地(厂房)加工，方便了运 输，大大降低了罐体重量，解决了现有罐体施工时间长，不可拆卸重复利用的问题，具有异 地加工、便于运输、施工时间短、可重复利用的特点。
