申请日2015.02.12
公开(公告)日2015.07.08
IPC分类号C02F1/66; C02F1/32
摘要
本实用新型涉及污水处理领域中的一种pH值调节式光催化降解苯酚水处理装置。技术方案：在圆筒形腔体内加设轴向搅拌翅，搅拌翅的顶部连接电机轴，圆筒形腔体顶部设置PH值滴加控制器和PH值测试棒，圆筒形腔体的顶部加设喇叭形污水入口，底部通过单向阀连接透明管体，透明管体内壁套设滤网，滤网与透明管体内加设二氧化钛催化剂，透明管体外套设不透明管体，透明管体与不透明管体之间加设紫外线灯，透明管体底部连接出水口;PH值滴加控制器、PH值测试棒及单向阀由总控制器控制。有益效果：本实用新型利用PH值对以苯酚和邻氯苯酚为污染物的污水影响，加设紫外线光催化分解，大大节约了水处理时间和费用，且设备整体重量轻，可放置在地面上，也可漂浮在污水面上实现自动控制功能，值得中小型企业推广应用。
权利要求书
1.pH值调节式光催化降解苯酚水处理装置，其特征是：在圆筒形腔体内加设轴向搅拌翅，搅拌翅的顶部连接电机轴，圆筒形腔体顶部设置PH值滴加控制器和PH值测试棒，圆筒形腔体的顶部加设喇叭形污水入口，底部通过单向阀连接透明管体，透明管体内壁套设滤网，滤网与透明管体内加设二氧化钛催化剂，透明管体外套设不透明管体，透明管体与不透明管体之间加设紫外线灯，透明管体底部连接出水口，PH值滴加控制器、PH值测试棒及单向阀由总控制器控制。
2.根据权利要求1所述的pH值调节式光催化降解苯酚水处理装置，其特征是：所述的圆筒形腔体外壁套设浮漂或卡设在地面支架上。
说明书
pH值调节式光催化降解苯酚水处理装置
技术领域
本实用新型涉及污水处理领域中的一种pH值调节式光催化降解苯酚水处理装置。
背景技术
光催化氧化技术是一种新型的环境污染治理技术，具有无二次污染、可降解几乎所有的有机污染物等优点，目前已经证实其在废水处理、空气净化等诸多方面有现实和潜在的应用价值，受到了国内外的广泛关注;在常用的各种催化剂中，TiO2具有活性高、稳定性好等优点，且价格便宜，因此成为最为常用的光催化剂;尤其是以苯酚和邻氯苯酚为水污染物的水处理较为麻烦，经过液相光催化研究，实验结果表明，以苯酚和邻氯苯酚为污染物浓度越大则光催化降解率越低，说明光催化适合处理低浓度的含酚废水;光催化剂用量存在一个最佳投加量，低于或高于此投加量光催化降解率均会降低;溶液初始pH值也对液相光催化有一定的影响，综合各种实验条件下的结果可以看出，液相光催化有可能在强酸、强碱或弱酸性条件下存在着较好的降解效果。
实用新型内容
针对上述实验研究，申请人提供一种水处理效果好、体积水且造价低的pH值调节式光催化降解苯酚水处理装置。

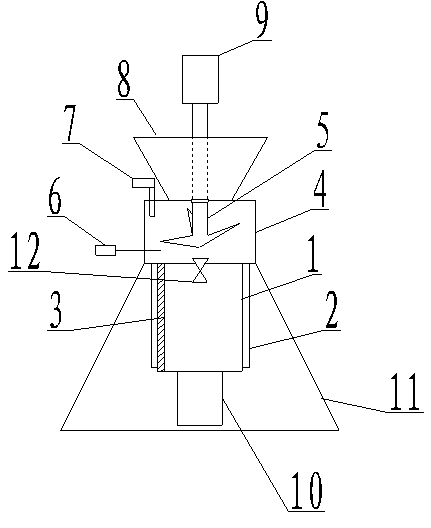

技术方案：在圆筒形腔体内加设轴向搅拌翅，搅拌翅的顶部连接电机轴，圆筒形腔体顶部设置PH值滴加控制器和PH值测试棒，圆筒形腔体的顶部加设喇叭形污水入口，底部通过单向阀连接透明管体，透明管体内壁套设滤网，滤网与透明管体内加设二氧化钛催化剂，透明管体外套设不透明管体，透明管体与不透明管体之间加设紫外线灯，透明管体底部连接出水口;PH值滴加控制器、PH值测试棒及单向阀由总控制器控制。
所述的圆筒形腔体外壁套设浮漂，使其漂在污水面上，或卡设在地面支架上，便于操作。
有益效果：本实用新型利用PH值对以苯酚和邻氯苯酚为污染物的污水影响，加设紫外线光催化分解，大大节约了水处理时间和费用，且设备整体重量轻，可放置在地面上，也可漂浮在污水面上实现自动控制功能，值得中小型企业推广应用。
