申请日2014.12.31
公开(公告)日2016.07.27
IPC分类号C02F11/06
摘要
本发明涉及一种污泥处理反应器，包括竖直设置的釜体以及包覆在所述釜体外侧的保温层，所述釜体内上部设有预热氧化介质的换热器，所述釜体内中部设有预热污泥浆料的换热结构，所述换热结构与设置在所述釜体中部外侧的进料口相连，所述釜体内下部设有纵向设置的至少一根电加热棒和横向设置的至少一个搅拌器，所述釜体的底部和顶部分别设有进气口、排气口，所述釜体的底部还设有出料口和排污口。本发明的污泥处理反应器通过换热器、换热结构分别预热氧化介质、污泥物料，使得刚进入反应器内的氧化介质和污泥物料就具有较高温度，进而能够更快、更完全地进行氧化反应。

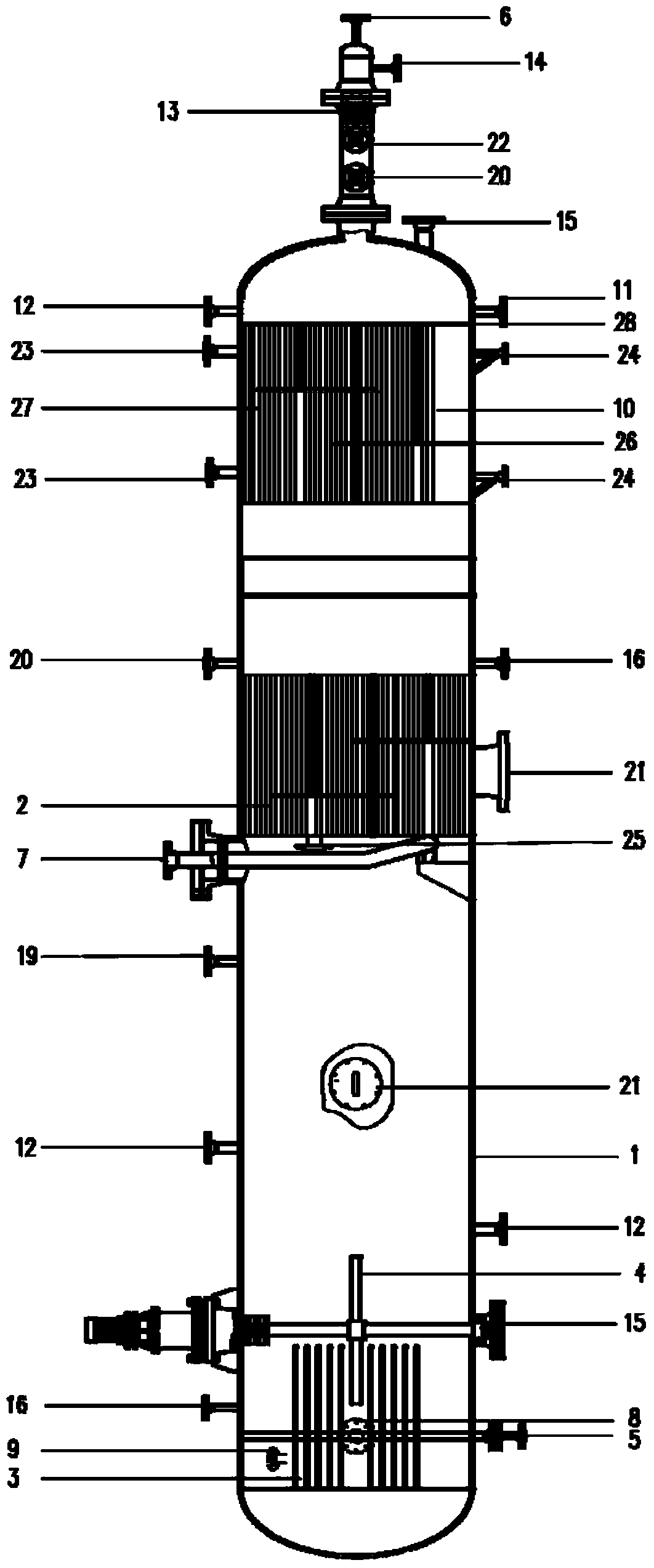

摘要附图
权利要求书
1.一种污泥处理反应器，包括竖直设置的釜体(1)以及包覆在所述釜体(1)外侧的保温层，其特征在于：所述釜体(1)内上部设有预热氧化介质的换热器(10)，所述釜体(1)内中部设有预热污泥浆料的换热结构(2)，所述换热结构(2)与设置在所述釜体(1)中部外侧的进料口(7)相连，所述釜体(1)内下部设有纵向设置的至少一根电加热棒(3)和横向设置的至少一个搅拌器(4)，所述釜体(1)的底部和顶部分别设有进气口(5)、排气口(6)，所述釜体(1)的底部还设有出料口(8)和排污口(9)。
2.根据权利要求1所述的反应器，其特征在于：所述釜体(1)的材质为爆炸复合金属板，所述爆炸复合金属板内层为316不锈钢，外层为碳钢。
3.根据权利要求1所述的反应器，其特征在于：所述釜体(1)外侧还设有至少一个压力表接口(11)、至少一个料位计口(12)、至少一个安全阀(15)、至少一个测温口(16)、至少一个注水口(19)、至少一个检测口(20)、至少一个手孔(21)。
4.根据权利要求1所述的反应器，其特征在于：所述釜体(1)的顶部还设有除沫器(13)、反吹气进口(14)以及反吹气出口(22)。
5.根据权利要求1所述的反应器，其特征在于：所述换热结构(2)采用换热管进行换热，所述换热管的形式为螺旋式或直管式或折叠式，所述换热结构(2)的末端设有出口(25)。
6.根据权利要求1所述的反应器，其特征在于：所述搅拌器(4)设置在所述电加热棒(3)之间的间隙中，或者设置在所述电加热棒(3)与所述釜体(1)之间的间隙中。
7.根据权利要求1所述的反应器，其特征在于：所述进气口(5)中设有伸入所述釜体(1)内部的管道(17)，所述管道(17)上开具有孔洞(18)。
8.根据权利要求1所述的反应器，其特征在于：所述换热器(10)包括横向设置在所述釜体(1)内的管板(28)、纵横交错设置在所述管板(28)上的支架(26)以及竖直设置在所述支架(26)上并与所述管板(28)相连接的列管(27)。
9.根据权利要求6所述的反应器，其特征在于：所述搅拌器(4)上设有搅拌桨叶，并且所述桨叶的规格与所述釜体(1)的内径相匹配。
10.根据权利要求8所述的反应器，其特征在于：所述换热器(10)分别与设置在所述釜体(1)上部外侧的进气口(23)、出气口(24)相连接。
说明书
一种污泥处理反应器
技术领域
本发明涉及一种处理污泥的设备，特别是涉及一种污泥处理反应器。
背景技术
进入“十一五”以来，我国的污水处理产业得到了快速发展，污水处理能力及处理率增长迅速，带来了迅速增加的污泥产量。根据住建部资料显示，截止到2009年年底，全国城镇污水处理量达到280亿立方米，湿污泥(含水率80%)产生量突破2000万吨。根据调研结果显示，我国污水处理厂所产生的污泥，有80%没有得到妥善处理，污泥随意堆放及所造成的污染与再污染问题已经凸显出来，并且引起了社会的关注。
现行的污泥处理方法，主要包括填埋、焚烧、堆肥等，填埋占用土地量大，且渗滤液对地下水资源造成严重污染;焚烧要消耗大量能源，焚烧产生的二噁英对大气造成二次污染;堆肥时间长，且对大气有一定的污染。
而污泥氧化技术作为一种先进的污泥处理技术，为污泥处理行业所广泛采用。而反应器作为污泥氧化技术中的核心部件，对其进行设计、研发就显得尤为重要了。
发明内容
本发明的目的是提出一种能够控制污泥的流速、反应器的温度、压力、通入气体量的污泥处理反应器，以高效、彻底地在反应器中进行污泥氧化处理。
为实现上述目的，本发明提供了一种污泥处理反应器，包括竖直设置的釜体以及包覆在所述釜体外侧的保温层，所述釜体内上部设有预热空气的换热器，所述釜体内中部设有预热污泥浆料的换热结构，所述换热结构与设置在所述釜体中部外侧的进料口相连，所述釜体内下部设有纵向设置的至少一根电加热棒和横向设置的至少一个搅拌器，所述釜体的底部和顶部分别设有进气口、排气口，所述釜体的底部还设有出料口和排污口。
优选地，所述釜体的材质为爆炸复合金属板，所述爆炸复合金属板内层为316不锈钢，外层为碳钢。
优选地，所述釜体外侧还设有至少一个压力表接口、至少一个料位计口、至少一个安全阀、至少一个测温口、至少一个注水口、至少一个检测口、至少一个手孔。
优选地，所述釜体的顶部还设有除沫器、反吹气进口以及反吹气出口。
优选地，所述换热结构采用换热管进行换热，所述换热管的形式为螺旋式或直管式或折叠式，所述换热结构的末端设有出口。
优选地，所述搅拌器设置在所述电加热棒之间的间隙中，或者设置在所述电加热棒与所述釜体之间的间隙中。
优选地，所述进气口中设有伸入所述釜体内部的管道，所述管道上开具有孔洞。
优选地，所述换热器包括横向设置在所述釜体内的管板、纵横交错设置在所述管板上的支架以及竖直设置在所述支架上并与所述管板相连接的列管。
优选地，所述搅拌器上设有搅拌桨叶，并且所述桨叶的规格与所述釜体的内径相匹配。。
优选地，所述换热器分别与设置在所述釜体上部外侧的进气口、出气口相连接。
基于上述技术方案，本发明的优点是：
本发明的污泥处理反应器通过控制进入污泥的流速，反应器的温度和压力和通入的气量，使污泥在反应器中进行氧化反应，能够达到高效处理污泥的效果。通过换热器、换热结构分别预热氧化介质、污泥物料，使得刚进入反应器内的氧化介质和污泥物料就具有较高温度，进而能够更快、更完全地进行氧化反应。
