申请日2014.11.29
公开(公告)日2015.04.15
IPC分类号C02F3/00; C02F7/00
摘要
高效盘式水处理空气扩散器，包括压盖、布气头、托板、单向阀和底盘，所述底盘为圆锥形，底盘的进气口处设有单向阀，所述托板设于底盘顶部，托板上方设有压盖，压盖和托板之间设有布气头，压盖用于将布气头固定在托板上;所述布气头的表面布满曝气孔，曝气孔可根据曝气系统的规格要求，用不同的孔径来调节工作压力;该高效盘式水处理空气扩散器，曝气气泡直径小，气液界面直径小，气液界面积大，气泡扩散均匀，不会产生孔眼堵塞，耐腐蚀性强;具有在长期运行中保持通气量大、氧利用率高、服务面积大、阻力损失小的优良性能;并能提高生物处理效率、降低能耗、节约运行费用，是一种高效节能的空气扩散装置。
权利要求书

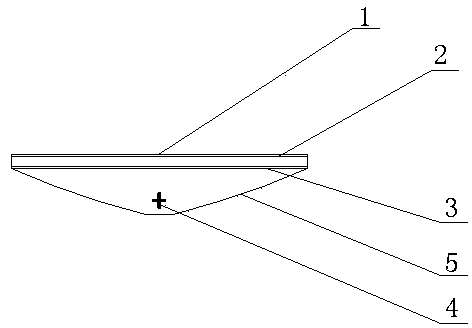

1.高效盘式水处理空气扩散器，包括压盖(1)、布气头(2)、托板(3)、单向阀(4)和底盘(5)，其特征在于，所述底盘(5)的进气口处设有单向阀(4)，所述托板(3)设于底盘(5)顶部，托板(3)上方设有压盖(1)，压盖(1)和托板(3)之间设有布气头(2)。
2.根据权利要求1所述的高效盘式水处理空气扩散器，其特征在于，所述底盘(5)的材质是高密度聚乙烯。
3.根据权利要求1所述的高效盘式水处理空气扩散器，其特征在于，所述底盘(5)为圆锥形。
4.根据权利要求1所述的高效盘式水处理空气扩散器，其特征在于，所述布气头(2)的表面布满曝气孔。
说明书
高效盘式水处理空气扩散器
技术领域
本实用新型涉及空气扩散装置领域，尤其是一种高效盘式水处理空气扩散器。
背景技术
常用微孔曝气器按材料可分为：刚玉和橡胶膜片。其中刚玉盘式曝气器阻力损失升高较快;易堵塞，氧利用率低;系统需设清洗和排污装置。适用于处理介质复杂的废水。而橡胶膜盘式曝气器的硫化橡胶膜片表面密布了布气的微孔，机械强度差，随着运行时间增加造成橡胶膜片老化，回弹性能降低，引起膜片撕裂，影响整个曝气系统的正常工作。寿命短、清洗周期短。适用于生活污水和介质较少的工业废水。为避免上述技术问题，确有必要提供一种新型的高效盘式水处理空气扩散器，以克服现有技术中的所述缺陷。
实用新型内容
本实用新型旨在提供一种最大效率的改善污水生化处理效果的高效盘式水处理空气扩散器。
为实现上述目的，本实用新型提供如下技术方案：高效盘式水处理空气扩散器，包括压盖、布气头、托板、单向阀和底盘，所述底盘的进气口处设有单向阀，所述托板设于底盘顶部，托板上方设有压盖，压盖和托板之间设有布气头。
优选的，所述底盘的材质是高密度聚乙烯。
优选的，所述底盘为圆锥形。
优选的，所述布气头的表面布满曝气孔。
与现有技术相比，本实用新型的有益效果是：该高效盘式水处理空气扩散器，曝气气泡直径小，气液界面直径小，气液界面积大，气泡扩散均匀，不会产生孔眼堵塞，耐腐蚀性强。具有在长期运行中保持通气量大、氧利用率高、服务面积大、阻力损失小的优良性能;并能提高生物处理效率、降低能耗、节约运行费用，是一种高效节能的空气扩散装置。
