申请日2014.12.30
公开(公告)日2015.09.09
IPC分类号C02F103/20; C02F9/02
摘要
本实用新型提供一种生猪养殖废水处理装置，包括塑胶盖、塑胶箱体、进水管、PP棉过滤管、活性炭过滤管、UPAN过滤膜过滤管、出水口、碳过滤出水口和排污水口，所述的塑胶盖设置在塑胶箱体的上部，进水管设置在塑胶箱体的左侧外壁，PP棉过滤管连接进水管，活性炭过滤管连接PP棉过滤管，UPAN过滤膜过滤管连接活性炭过滤管，出水口设置在塑胶箱体右侧外壁的上部，出水口连接UPAN过滤膜过滤管，碳过滤出水口连接UPAN过滤膜过滤管，本实用新型设计合理，结构简单、安装操作方便、结实耐用，易于维护，能够广泛应用于各领域的废水处理。

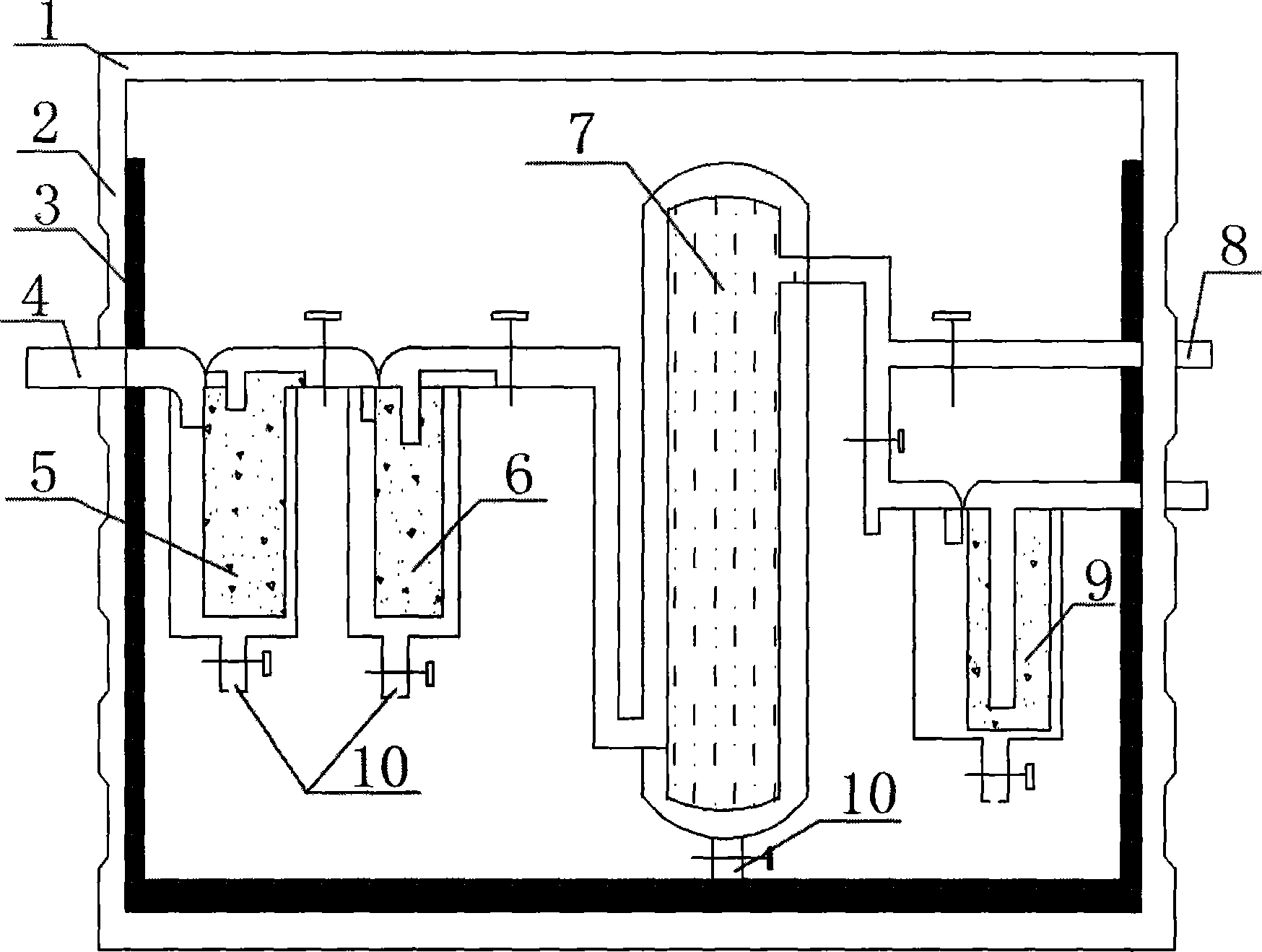

摘要附图
权利要求书
1.一种生猪养殖废水处理装置，包括塑胶盖、塑胶箱体、进水管、 PP棉过滤管、活性炭过滤管、UPAN过滤膜过滤管、出水口、碳过 滤出水口和排污水口，其特征在于：所述的塑胶盖设置在塑胶箱 体的上部，进水管设置在塑胶箱体的左侧外壁，PP棉过滤管连接 进水管，活性炭过滤管连接PP棉过滤管，UPAN过滤膜过滤管连接 活性炭过滤管，出水口设置在塑胶箱体右侧外壁的上部，出水口 连接UPAN过滤膜过滤管，碳过滤出水口连接UPAN过滤膜过滤管， 碳过滤出水口设置在出水口下方，UPAN过滤膜过滤管的下方设置 有排污水口。
2.如权利要求1所述的一种生猪养殖废水处理装置，其特征在于： 所述的塑胶箱体的内部两侧和下侧都设置有电热膜保温层，电热 膜保温层紧贴在塑胶箱体的内壁。
3.如权利要求1所述的一种生猪养殖废水处理装置，其特征在于： 所述的PP棉过滤管和活性炭过滤管内部还设置有300目不锈钢过 滤网。
4.如权利要求1所述的一种生猪养殖废水处理装置，其特征在于： 所述的PP棉过滤管和活性炭过滤管下方还设置有排污水口。
说明书
一种生猪养殖废水处理装置
技术领域
本实用新型具体涉及一种生猪养殖废水处理装置。
背景技术
养猪场产生的废水往往N、P有机物含量高，病害微生物数量严 重超标，如果不加以处理，排放到周围水体环境中，往往会造成水体 富营养化，并对水体中动植物造成一定的安全威胁，因此对养猪场的 废水有必要进行污水处理，传统的废水处理系统成本高，往往给养猪 场造成了不小的负担，污水处理成本较高，并且在污水处理过程中还 使用化学药品，处理后的污水中盐离子超标，造成了二次污染。
实用新型内容
本实用新型的目的是为解决上述不足，提供一种生猪养殖废水处 理装置。
本实用新型的目的是通过以下技术方案实现的：
一种生猪养殖废水处理装置，包括塑胶盖、塑胶箱体、进水管、 PP棉过滤管、活性炭过滤管、UPAN过滤膜过滤管、出水口、碳过滤出 水口和排污水口，所述的塑胶盖设置在塑胶箱体的上部，进水管设置 在塑胶箱体的左侧外壁，PP棉过滤管连接进水管，活性炭过滤管连接 PP棉过滤管，UPAN过滤膜过滤管连接活性炭过滤管，出水口设置在塑 胶箱体右侧外壁的上部，出水口连接UPAN过滤膜过滤管，碳过滤出水 口连接UPAN过滤膜过滤管，碳过滤出水口设置在出水口下方，UPAN 过滤膜过滤管的下方设置有排污水口。
本实用新型还有这样一些技术特征：
所述的塑胶箱体的内部两侧和下侧都设置有电热膜保温层，电热 膜保温层紧贴在塑胶箱体的内壁。
所述的PP棉过滤管和活性炭过滤管内部还设置有300目不锈钢过 滤网。
所述的PP棉过滤管和活性炭过滤管下方还设置有排污水口。
本实用新型具有如下有益的效果：
本实用新型设计合理，结构简单、安装操作方便、结实耐用，易 于维护，能够广泛应用于各领域的的废水处理。
