申请日2015.02.04
公开(公告)日2015.05.13
IPC分类号F42D3/00; E02D9/02
摘要
本发明公开了一种报废水井井管拔除装置，该装置包括吊盘，拉环，吊环，吊钩，限位卡块，限位锥棒及火药筒，吊盘上面固定设置拉环，吊盘下面对称固定设置两对吊环，两对吊钩上端对称铰接设置在吊环上，所述的吊钩上对应固定设置限位卡块，每对吊钩的钩后端固定设置火药筒孔，火药筒两端分别活动安装在孔中，限位锥棒上端经钢丝绳与吊盘相连接并活动设置在两对吊钩内。通过点火导线点火引爆火药筒，爆发力使两对吊钩射入并穿透井管，同时钩住井管，限位锥棒下落与吊钩上的限位卡块配合，钩端上设置的固定卡爪也保证吊钩不能脱落，此时地面上用吊车或起重设备即可将水管拔出。本发明构造简单，成本低，效果好，适于在广大农村推广应用。
权利要求书
1.一种报废水井井管拔除装置，其特征在于：该装置包括吊盘(1)，拉环(9)，吊环(10)，吊钩(2)，限位卡块(5)，限位锥棒(3)及火药筒(4)，吊盘上面固定设置拉环，吊盘下面对称固定设置两对吊环，两对吊钩上端对称铰接设置在吊环上，所述的吊钩上对应固定设置限位卡块，每对吊钩的钩后端固定设置火药筒孔，火药筒两端分别活动安装在孔中，限位锥棒上端经钢丝绳与吊盘相连接并活动设置在两对吊钩内。
2.根据权利要求1所述的一种报废水井井管拔除装置，其特征在于：所述的限位卡块(5)呈半椭圆形。
3.根据权利要求1所述的一种报废水井井管拔除装置，其特征在于：所述的吊钩端部呈尖形，钩的上面固定设置若干固定卡爪(11)，其卡爪设有倾角。
4.根据权利要求1所述的一种报废水井井管拔除装置，其特征在于：所述的火药筒(4)为一端固定封闭，一端敞口，筒内设置火药层(12)、黄土层(6)和液密封层(7)，同时还设置有点火导线。
说明书
一种报废水井井管拔除装置
技术领域
本发明涉及一种报废水井治理器具，具体涉及一种报废水井井管拔除装置。
背景技术
在我国农村无论是饮用水还是一些水田灌溉多是采用打水井的办法，由于使用年限多或地下水位变化及井内瘀堵严重难以修复而导致水井报废，井内的水泥管或铁管无法拔出而埋在地下，使这些井管成为废弃物，而水井表面也成为废弃地，浪费了大量井管和土地资源，让农民为之头疼。他们盼望着能有一种井管清除装置来解决上述问题。
发明内容
本发明的目的是提供一种报废水井井管拔除装置，拔出报废水井的井管，彻底解决井管和土地资源浪费的问题。

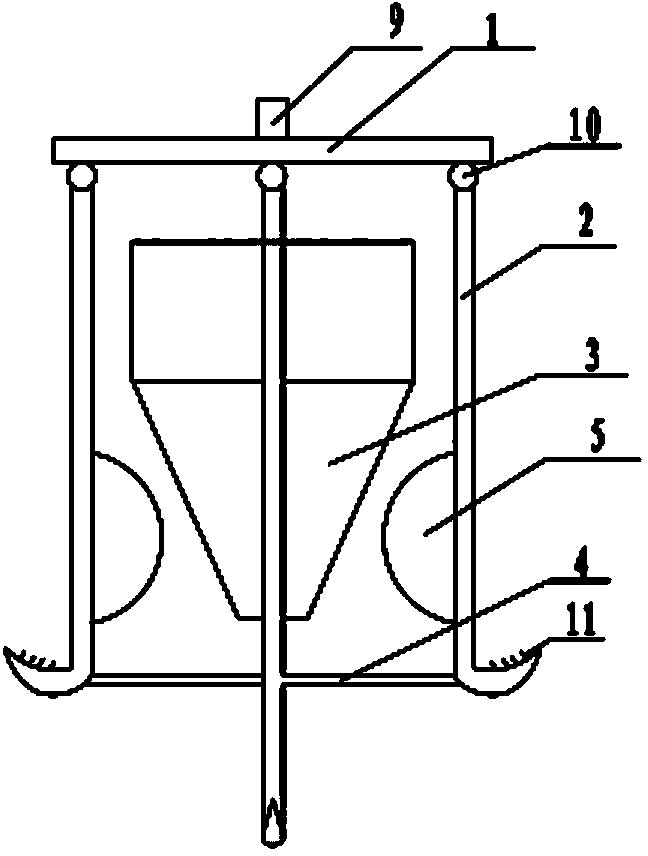

为实现上述目的，本发明的技术方案是：一种报废水井井管拔除装置包括吊盘，拉环，吊环，吊钩，限位卡块，限位锥棒及火药筒，吊盘上面固定设置拉环，吊盘下面对称固定设置两对吊环，两对吊钩上端对称铰接设置在吊环上，所述的吊钩上对应固定设置限位卡块，每对吊钩的钩后端固定设置火药筒孔，火药筒两端分别活动安装在孔中，限位锥棒上端经钢丝绳与吊盘相连接并活动设置在两对吊钩内。
所述的限位卡块呈半椭圆形。
所述的吊钩端部呈尖形，钩的上面固定设置若干固定卡爪，其卡爪设有倾角。
所述的火药筒为一端固定封闭，一端敞口，筒内设置火药层、黄土层和液密封层，同时还设置有点火导线。
由于本发明采用上述结构，使用时安装好火药筒后用细绳将吊钩捆起，将其吊盘用钢丝绳连接好放入报废井井管内，通过点火导线点火引爆火药筒，爆发力使两对吊钩射入并穿透井管，同时钩住井管，限位锥棒下落与吊钩上的限位卡块配合，使吊钩钩的更牢，钩端上设置的固定卡爪也保证吊钩不能脱落，此时地面上用吊车或起重设备即可将水管拔出。本发明构造简单，成本低，效果好，适于在广大农村推广应用。
