申请日2015.10.20
公开(公告)日2015.12.30
IPC分类号C02F1/44
摘要
一种通过TDS检测值来调节废水排放的纯水机，包括智能控制系统、纯水净化系统、废水处理系统和管道，本发明提供的一种通过TDS检测值来调节废水排放的纯水机，通过在废水循环的管道内安装TDS检测传感器，对废水TDS值的预先设置和实时检测来控制废水循环利用的次数，能减少对废水的浪费，充分保障用户在有效保护RO膜的前提下基本不排废水，节约水资源，具有非常大的市场价值和明显的经济价值。
权利要求书

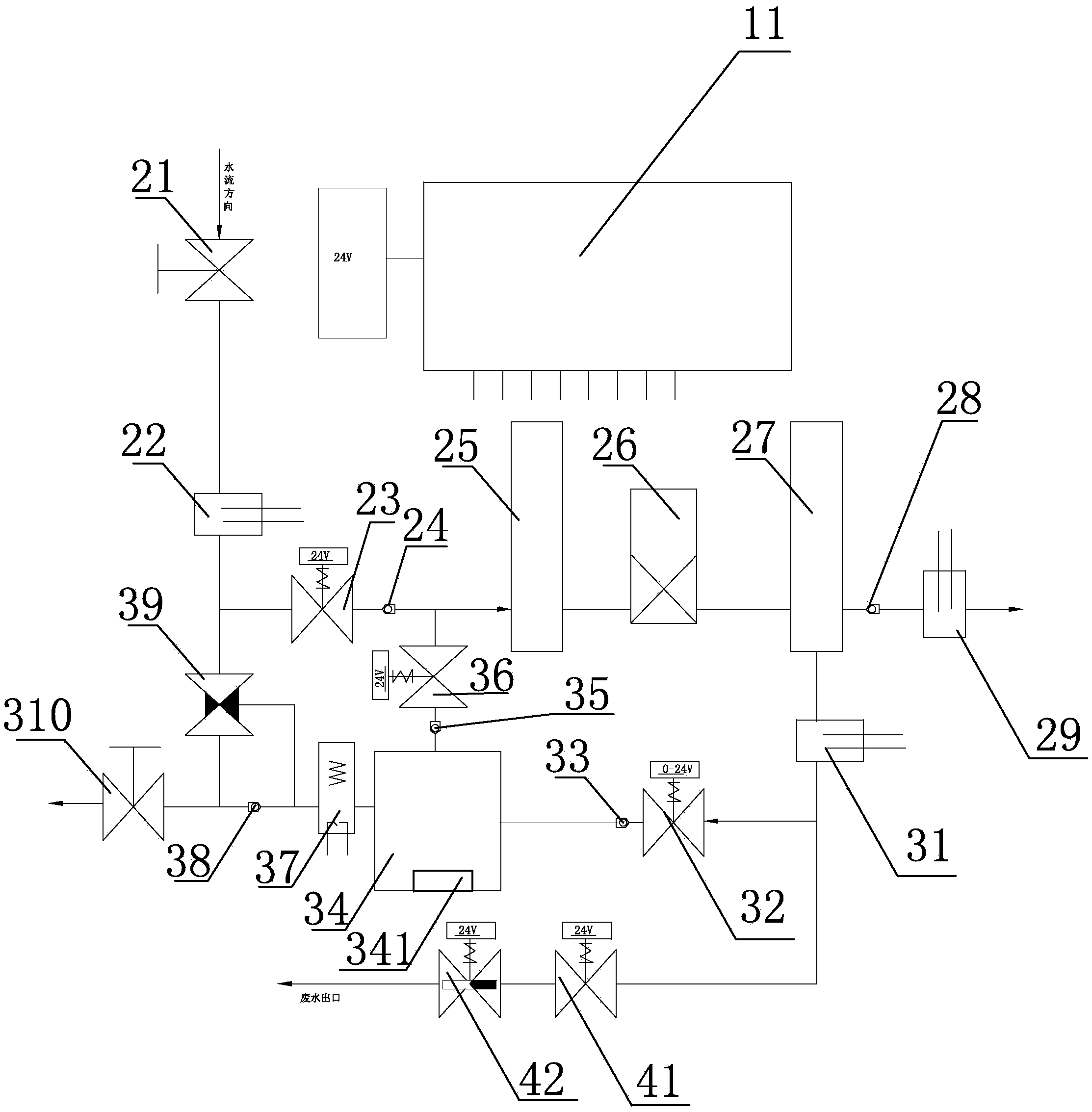

1.一种通过TDS检测值来调节废水排放的纯水机，包括智能控制系统(11)、纯水净化系统、废水处理系统和管道，所述纯水净化系统从进水到出水依次包括有进水总开关(21)、进水TDS值检测传感器(22)、进水电磁阀(23)、第一单向阀(24)、前置滤芯(25)、增压水泵(26)、RO膜(27)、第二单向阀(28)和纯水TDS值检测传感器(29)，其特征在于：所述废水处理系统包括有与RO膜相连的废水TDS值检测传感器(31)，废水排放电磁阀(41)、循环废水流量调节阀(32)、第三单向阀(33)，所述第三单向阀(33)一端与循环废水流量调节阀(32)相连，另一端连接有废水压力桶(34)，所述废水压力桶(34)还连接有第四单向阀(35)，所述第四单向阀(35)与设置在第一单向阀(24)和前置滤芯(25)之间的循环废水电磁阀(36)相连。
2.根据权利要求1所述的一种通过TDS检测值来调节废水排放的纯水机，其特征在于：所述废水压力桶(34)内还设置有调节压力大小的气囊(341)。
3.根据权利要求2所述的一种通过TDS检测值来调节废水排放的纯水机，其特征在于：所述废水压力桶(34)还连接有废水压力传感器(37)，所述废水压力传感器(37)连接有第五单向阀(38)，所述第五单向阀(38)与冲厕/洗手池开关(310)相连。
4.根据权利要求3所述的一种通过TDS检测值来调节废水排放的纯水机，其特征在于：所述废水压力传感器(37)与单向阀(5)之间还设置有压力自动控制开关(39)，所述压力自动控制开关(39)同时位于进水TDS值检测传感器(22)和进水电磁阀(23)之间。
5.根据权利要求4所述的一种通过TDS检测值来调节废水排放的纯水机，其特征在于：所述进水TDS值检测传感器(22)、纯水TDS值检测传感器(29)、废水TDS值检测传感器(31)和废水压力传感器(37)分别与智能控制系统(11)相连。
6.根据权利要求1-5所述的一种通过TDS检测值来调节废水排放的纯水机，其特征在于：所述循环废水流量调节阀(32)为自动流量调节阀。
说明书
一种通过TDS检测值来调节废水排放的纯水机
技术领域
本发明涉及纯水净化领域，具体涉及一种通过TDS检测值来调节废水排放的纯水机。
背景技术
世界卫生组织对人类饮用水的规定是TDS(溶解于水的固体物质总和)值不超过50ppm，而中国目前规定自来水的TDS值是不超过1000ppm，因此，中国目前的自来水是不适合直接饮用的，必须经过纯净水机或者过滤器进行净化后才能饮用。而根据纯水机的工作净化原理，RO膜工作时，其膜面必须保持一定的水流速度，以保证把拦截的污染物和废水一起带走，因此，在RO膜工作时，不管原水的TDS值是多少，其必须有一定比例的废水不停的排走。然而目前的问题是，中国南方和北方自来水的TDS值有很大的区别，从80-1500ppm不等，如果原水的质量比较好，这个排放的废水并非真正的废水，比如，原水TDS值为80ppm时，其废水一般在120-130ppm之间，相对于那些接近1000ppm自来水来说就低了很多，这样的水排走显然是一种浪费。
目前市面有一种节约废水的方式是将其循环利用，然后定时排放或用储水压力桶将其收集起来用于冲厕或洗手，但由于没有检测装置就会造成以下四种情况。其一，原水TDS值很低时，循环利用之后虽然起到一定的节水作用，但仍然存在浪费;其二，原水TDS值刚好在合适的范围内时，排放的污水也能达到理想的效果;其三，原水TDS值较高时，循环后会严重破坏RO膜的使用寿命，影响纯水机的出水质量;其四，废水收集装置如果缺乏流量调节的收集，将会严重影响RO膜工作时的水流速度，甚至会损坏RO膜，造成得不偿失的情况。
发明内容
针对上述技术问题，为了保障纯水机能正常的工作和出水质量，又能合理的节约用水，本发明提供了一种通过TDS检测值来调节废水排放的纯水机，通过在废水循环的管道内安装TDS检测传感器，对废水TDS值的预先设置和实时检测来控制废水循环利用的次数，以达到最合理排走废水的目的。同时将真正的废水收集于废水压力桶内，给用户冲厕和洗手使用，基本可以达到不排废水的目的，从而既节省了用水，又可以有效保护RO膜，提高RO的使用寿命。
为了实现本发明的技术目的，本发明采用以下技术方案。
一种通过TDS检测值来调节废水排放的纯水机，包括智能控制系统、纯水净化系统、废水处理系统和管道，所述纯水净化系统从进水到出水依次包括有进水总开关、进水TDS值检测传感器、进水电磁阀、第一单向阀、前置滤芯、增压水泵、RO膜、第二单向阀和纯水TDS值检测传感器，其特征在于：所述废水处理系统包括有与RO膜相连的废水TDS值检测传感器，废水排放电磁阀、循环废水流量调节阀、第三单向阀，所述第三单向阀一端与循环废水流量调节阀相连，另一端连接有废水压力桶，所述废水压力桶还连接有第四单向阀，所述第四单向阀与设置在第一单向阀和前置滤芯之间的循环废水电磁阀相连。
进一步，所述废水压力桶内还设置有调节压力大小的气囊。
进一步，所述废水压力桶还连接有废水压力传感器，所述废水压力传感器连接有第五单向阀，所述第五单向阀与冲厕/洗手池开关相连。
进一步，所述废水压力传感器与单向阀之间还设置有压力自动控制开关，所述压力自动控制开关同时位于进水TDS值检测传感器和进水电磁阀之间。
进一步，所述进水TDS值检测传感器、纯水TDS值检测传感器、废水TDS值检测传感器和废水压力传感器分别与智能控制系统相连。
进一步，所述循环废水流量调节阀为自动流量调节阀。
本发明的有益效果是：本发明提供了一种通过TDS检测值来调节废水排放的纯水机，通过在废水循环的管道内安装TDS检测传感器，对废水TDS值的预先设置和实时检测来控制废水循环利用的次数，能减少对废水的浪费，充分保障用户在有效保护RO膜的前提下基本不排废水，节约水资源，具有非常大的市场价值和明显的经济价值。
