申请日2014.12.23
公开(公告)日2015.05.06
IPC分类号C02F9/12
摘要
本实用新型公开了智能型多功能水处理器,包括除污器、脉冲开关、文丘管、臭氧模块、氧气泵、紫外灯、强磁化装置、第一UV混合件、第二UV混合件、主控板和弯头;所述除污器通过连接管及弯头与文丘管连接，第一UV混合件一端连接文丘管、另端通过三通管连接强磁化装置;所述强磁化装置底端通过弯管连接第二UV混合件、第二UV混合件通过弯头连接处理器的出水口;利用文丘管脉冲原理，银纳米银电解技术及强磁化水技术，将电离后氧化离子和纳米银离子溶入水中，具有杀菌、除污、消毒、清除农药残留、抗菌等作用，无二次污染。

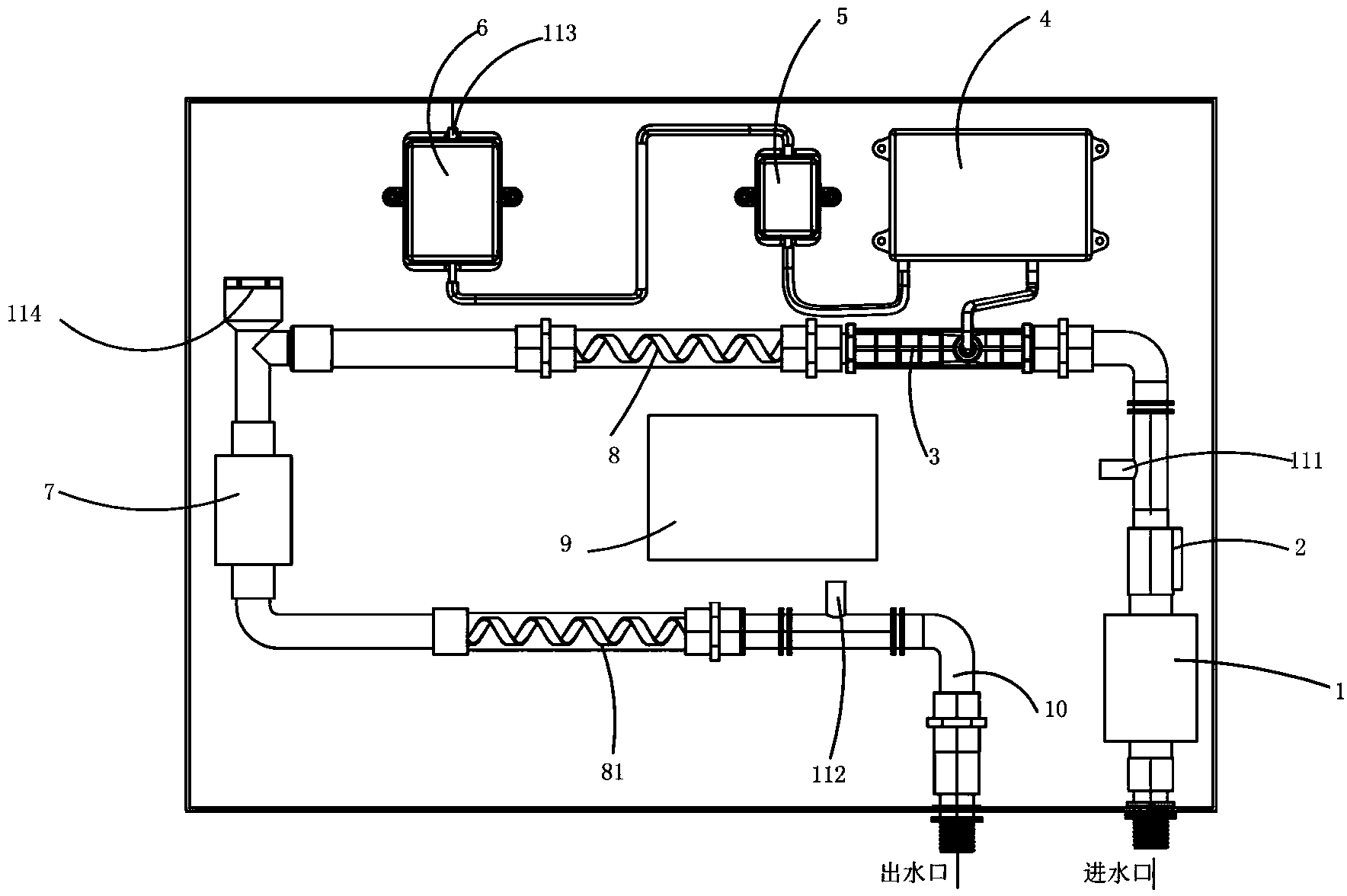

摘要附图
权利要求书
1.智能型多功能水处理器,包括除污器(1)、脉冲开关(2)、文丘管(3)、 臭氧模块(4)、氧气泵(5)、紫外灯(6)、强磁化装置(7)、第一UV混合件 (8)、第二UV混合件(81)、主控板(9)和弯头(10);其特征在于：所述 除污器(1)通过连接管及弯头与文丘管(3)连接，第一UV混合件(8)一 端连接文丘管(3)、另端通过三通管连接强磁化装置(7);所述强磁化装置 (7)底端通过弯管连接第二UV混合件(81)、第二UV混合件(81)通过弯 头连接处理器的出水口;所述臭氧模块(4)连接文丘管(3)和氧气泵(5)， 氧气泵(5)与紫外灯(6)连接。
2.根据权利要求1所述的智能型多功能水处理器,其特征在于：连接脉冲 开关和文丘管(3)的管线上设置有水温探头(111);连接第一UV混合件(8) 和强磁化装置(7)的三通管上设置有纳米银离子(114);连接弯头(10)和 第二UV混合件(81)的管线上设置有臭氧浓度传感器(112)。
3.根据权利要求1所述的智能型多功能水处理器,其特征在于：所述除污 器(1)底端设置有进水口;主控板(9)设置在整个处理器中间;所述紫外 灯(6)上设置有进气口(113)。
说明书
智能型多功能水处理器
技术领域
本实用新型涉及水处理应用技术领域，尤其是涉及智能型多功能水处理 器。
背景技术
智能型多功能水处理器，是一种对水源处理的装置;在人们生活中，自 来水一般要经过处理才能被人们使用;在洗衣服时，一般是加入一些洗涤剂 进行清洗，这样对环境以及人体都会有影响;且现有技术对水的抗菌抑菌强 度不够;那么能制造一种新式的水处理器，进而可以不用加入化学药剂就可 以实现水源的处理，使用起来就更方便快捷了。
发明内容
针对上述现有技术存在的不足，本实用新型的目的是提供智能型多功能 水处理器，臭氧发生器具有智能化高效产生臭氧特点，可调节臭氧产量。
为了实现上述目的，本实用新型所采用的技术方案是：
智能型多功能水处理器,包括除污器、脉冲开关、文丘管、臭氧模块、氧 气泵、紫外灯、强磁化装置、第一UV混合件、第二UV混合件、主控板和弯 头;所述除污器通过连接管及弯头与文丘管连接，第一UV混合件一端连接文 丘管、另端通过三通管连接强磁化装置;所述强磁化装置底端通过弯管连接 第二UV混合件、第二UV混合件通过弯头连接处理器的出水口;所述臭氧模 块连接文丘管和氧气泵，氧气泵与紫外灯连接。
进一步，连接脉冲开关和文丘管的管线上设置有水温探头;连接第一UV 混合件和强磁化装置的三通管上设置有纳米银离子;连接弯头和第二UV混合 件的管线上设置有臭氧浓度传感器。
进一步，所述除污器底端设置有进水口;主控板设置在整个处理器中间; 所述紫外灯上设置有进气口。
采用上述技术方案后，本实用新型和现有技术相比所具有的优点是：
本实用新型所述的智能型多功能水处理器，采用智能型臭氧发生器，无 线射频遥控、键盘控制、数码管、TFT彩色两种显示，A/D温度监控等功能， 使臭氧发生器具有智能化高效产生臭氧特点，可调节臭氧产量;利用文丘管 脉冲原理，银纳米银电解技术及强磁化水技术，将电离后氧化离子和纳米银 离子溶入水中，具有杀菌、除污、消毒、清除农药残留、抗菌等作用，无二 次污染
