申请日2014.12.22
公开(公告)日2015.06.10
IPC分类号C02F9/04
摘要
本实用新型公开了一种加压溶气气浮水处理装置，包括气浮分离系统和压力容器系统;气浮分离系统由污水支路、药剂支路和控制系统构成，污水支路包括调节池、第一泵、反应池和气浮池;药剂支路包括搅拌罐、溶液罐和第二泵，第二泵与反应池连接;压力容器系统包括空压机、溶气罐、第三泵和释放器，空压机通过管路与溶气罐顶部连接，溶气罐的底部通过管路连接释放器，释放器与气浮池连接，气浮池底部依次连接第三泵和溶气罐的顶部。有益效果是：可手动操作，又可计算机操作，在额定运行参数下运行和自动控制，自动化水平高，性能稳定，采用部分回流溶气气浮法，加压的水量少，动力消耗省;气浮过程中不促进乳化;出水中絮凝也少;气浮池的容积流程大。

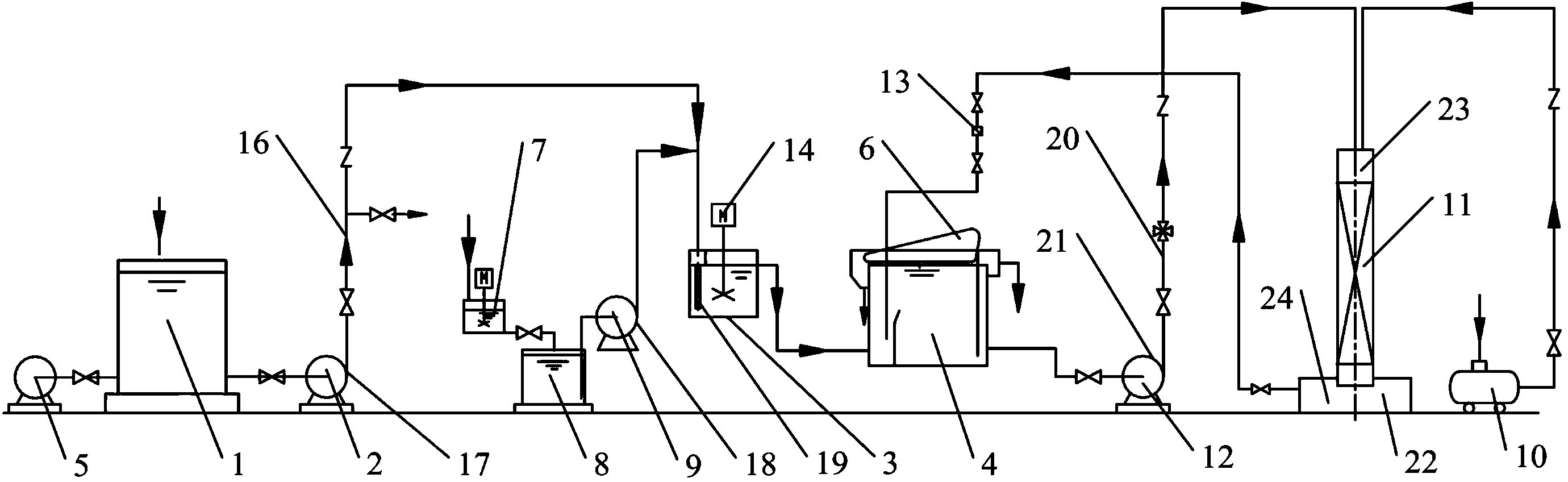

摘要附图
权利要求书
1.一种加压溶气气浮水处理装置，其特征在于：包括气浮分离系统、压力容器系统和控 制系统;
所述的气浮分离系统由污水支路和药剂支路构成，所述的污水支路包括由管路依次连接 的调节池(1)、第一泵(2)、反应池(3)和气浮池(4)，所述的调节池(1)连接有循环搅 拌泵(5)，所述的气浮池(4)顶部设置有刮渣机(6);所述的药剂支路包括由管路依次连接 的搅拌罐(7)、溶液罐(8)和第二泵(9)，所述的第二泵(9)通过管路与反应池(3)连接;
所述的压力容器系统包括空压机(10)、溶气罐(11)、第三泵(12)和释放器(13)，所 述的空压机(10)通过管路与溶气罐(11)顶部连接，所述的溶气罐(11)的底部通过管路 连接释放器(13)，所述的释放器(13)通过管路与气浮池(4)连接，所述的气浮池(4)底 部通过管道依次连接第三泵(12)和溶气罐(11)的顶部;
所述的控制系统包括控制器、设置在第一泵(2)上的第一电磁流量计(16)、用于调节 第一泵(2)转速的第一变频器(17)、设置在反应池(3)内的PH传感器(19)、用于调节第 二泵(9)转速的带流量信号输出的第二变频器(18)、设置在第三泵(12)上的第二电磁流 量计(20)、用于调节第三泵(12)转速的第三变频器(21)，设置在溶气罐(11)内的液位 传感器(22);
所述的第一电磁流量计(16)的信号输出端与控制器的第一流量信号采集端口连接，控 制器的第一流量控制端口与第一变频器(17)的流量控制输入端连接，第一变频器(17)与 第一泵(2)连接;
所述的PH传感器(19)的PH值信号输出端与控制器的PH值信号采集端连接，控制器的 第二流量控制端口与第二变频器(18)的流量控制输入端连接，第二变频器(18)与第二泵 (9)连接;
所述的第二电磁流量计(20)的信号输出端与控制器的第二流量信号采集端口连接，控 制器的第三流量控制端口与第三变频器(21)的流量控制输入端连接，第三变频器(21)与 第三泵(12)连接;
所述的液位传感器(22)的信号输出端与空压机(10)的控制开关电连接。
2.根据权利要求1所述的加压溶气气浮水处理装置，其特征在于：还包括计算机，所述 的计算机与控制器连接。
3.根据权利要求2所述的加压溶气气浮水处理装置，其特征在于：所述的溶气罐(11) 的顶部和中下部分别设置第一压力变送器(23)和第二压力变送器(24)，所述的第一压力变 送器(23)和第二压力变送器(24)的信号输出端均与控制器连接。
说明书
一种加压溶气气浮水处理装置
技术领域
本实用新型涉及一种加压溶气气浮水处理装置，属于污水处理技术领域。
背景技术
水在自然资源中应用最普遍，分布最广泛，是人类最重要的自然资源。随着人类社会生 产的迅猛发展、城市人口的不断增加和人民生活水平的提高，与此同时我们付出的代价是人 类生存环境的不断恶化和自然资源的日益减少。人类社会的可持续发展面临着严峻的挑战， 这迫使人类必须重视自然资源的合理开发与利用这样一个生死攸关的大问题。而在这个大问 题中，水又是最重要的。随着人类社会的发展，人类已经认识到，水不是取之不尽用之不竭 的，水是有限的。而这有限而又宝贵的水，正遭到严重污染，这使本来就十分匮乏的水资源 更加匮乏。因此，节约用水、合理开发水资源和污染水处理已成为我国乃至全世界目前急需 解决的重大课题，在国民经济和社会发展中占有战略性的特殊地位。而污水处理既可解决水 源的严重污染，又可开发出新的洁净水源，这是一项事半功倍的事业。
当下有一种气浮水处理污水的方法，原理是利用水在不同压力下溶解度不同的特性，在 加压或者负压条件下使水中产生微气泡，代替传统的引气设备向水中引气的气浮工艺，现有 的气浮水处理污水装置包含气浮分离系统和压力溶气系统，其中压力溶气系统有独立的压力 系统和独立的加水的系统，其缺点是加压的水量多，从而造成动能的消耗较多，气浮过程中 产生乳化，不利于污水的处理，另一方面，现有的气浮水处理装置为手动操作，水处理中各 种参数均由技术人员手动操作检测完成，不利于自动化操作。
发明内容
本实用新型的目的是提供一种加压溶气气浮水处理装置，解决现有技术中动能消耗多、 易乳化、自动化程度低的技术缺陷。
为解决上述问题，本实用新型所采取的技术方案是：
一种加压溶气气浮水处理装置，包括气浮分离系统、压力容器系统和控制系统;
所述的气浮分离系统由污水支路和药剂支路构成，所述的污水支路包括由管路依次连接 的调节池、第一泵、反应池和气浮池，所述的调节池连接有循环搅拌泵，所述的气浮池顶部 设置有刮渣机;所述的药剂支路包括由管路依次连接的搅拌罐、溶液罐和第二泵，所述的第 二泵通过管路与反应池连接;
所述的压力容器系统包括空压机、溶气罐、第三泵和释放器，所述的空压机通过管路与 溶气罐顶部连接，所述的溶气罐的底部通过管路连接释放器，所述的释放器通过管路与气浮 池连接，所述的气浮池底部通过管道依次连接第三泵和溶气罐的顶部;
所述的控制系统包括控制器、设置在第一泵上的第一电磁流量计、用于调节第一泵转速 的第一变频器、设置在反应池内的PH传感器、用于调节第二泵转速的第二变频器、设置在第 三泵上的第二电磁流量计、用于调节第三泵转速的第三变频器，设置在溶气罐内的液位传感 器;
所述的第一电磁流量计的信号输出端与控制器的第一流量信号采集端口连接，控制器的 第一流量控制端口与第一变频器的流量控制输入端连接，第一变频器与第一泵连接;
所述的PH传感器的PH值信号输出端与控制器的PH值信号采集端连接，控制器的第二流 量控制端口与第二变频器的流量控制输入端连接，第二变频器与第二泵连接;
所述的第二电磁流量计的信号输出端与控制器的第二流量信号采集端口连接，控制器的 第三流量控制端口与第三变频器的流量控制输入端连接，第三变频器与第三泵连接;
所述的液位传感器的信号输出端与空压机的控制开关电连接。
作为本实用新型的进一步改进，还包括计算机，所述的计算机与控制器连接。
作为本实用新型的更进一步改进，所述的溶气罐的顶部和中下部分别设置第一压力变送 器和第二压力变送器，所述的第一压力变送器和第二压力变送器的信号输出端均与控制器连 接。
综上所述，本实用新型的有益效果是：根据进出水水质要求，既可手动操作，又可计算 机操作，在额定运行参数下运行和自动控制的智能化生产性加压溶气气浮水处理装置。运行 简单稳定，数据可靠完整。自动化水平高，性能稳定。本实用新型采用部分回流溶气气浮法， 其优点为：加压的水量少，动力消耗省;气浮过程中不促进乳化;矾花形成好，出水中絮凝 也少;气浮池的容积流程大。本实用新型工艺过程及设备比较简单，建设成本低、占地面积 小，动力消耗省，出水水质好，既可现场操作，又可计算机集中控制;操作简单、运行稳定。
