申请日2014.12.22
公开(公告)日2015.07.08
IPC分类号C02F9/04
摘要
本实用新型提供一种废水在线监控分析废液的处置设备，设备结构包括：反应箱、耐酸泵、废液连接软管、抽气泵、抽气泵连接管、碱液定量加料器、pH探头、自动加料装置、电动阀门、反应箱支架及废液、废气进出口;将废液抽取到反应箱中，通过反应与碱液中和后将处理液导入滤袋中，滤液通过活性炭层吸附后排出，滤渣烘干后收集集中处理。本实用新型的有益效果是能够在无人值守的情况下，实现废液在原产生地的无害化处理;很大程度的降低了综合处置费用，能够激发废液产生单位及时处理废液的积极性;避免长途运输中废液强腐蚀性能所带来的潜在的安全隐患。
摘要附图
权利要求书
1.一种废水在线监控分析废液的处置设备，设备结构包括：耐酸泵、抽气泵、抽取废液软管、碱液定量加料器、自动加料器、反应箱、滤袋、挤压板、热风枪、pH探头及废液、废气进出口，其特征在于：
反应箱内设置了搅拌棒、及pH监测仪，搅拌棒由反应箱上端的搅拌电机控制开启;反应箱上端通过吸收槽与抽气泵连接，吸收槽由电动阀门控制开启;反应箱左侧连接碱液定量加液器，有电动阀门控制开启;反应箱上端设有自动加料器与手动加料口，反应箱底部设置有不锈钢质地的电动阀门，其中自动加料器加料过程由加料电机带动涡轮蜗杆完成;反应箱底部连接塑料质地的软滤袋，滤袋上口设置了闸板阀用于密封，闸板阀由闸板阀电动推杆控制;滤袋下方设置有固废收集盒;滤袋两侧设置了挤压板与热风枪，挤压板用钢丝绳通过定滑轮与挤压电动推杆连接;滤袋底部通过整流板将滤液导入活性炭过滤层。
2.根据权利要求1所述的一种废水在线监控分析废液的处置设备，其特征在于：反应箱均选用耐酸材质，反应箱中的搅拌棒与电机要求是耐酸材质，反应箱底部的自动阀门选用不锈钢质地。
3.根据权利要求1所述的一种废水在线监控分析废液的处置设备，其特征在于：反应箱底部所连接的过滤袋选用塑料质地的软过滤袋。
4.根据权利要求1所述的一种废水在线监控分析废液的处置设备，其特征在于：废液运输管选用硅胶管。
5.根据权利要求1所述的一种废水在线监控分析废液的处置设备，其特征在于：废液处理量根据泵流量设定抽取时间。
说明书
一种废水在线监控分析废液的处置设备
技术领域
本实用新型属于环境保护领域，尤其是涉及一种废水在线监控分析废液的处置设备。
背景技术
废水在线监控设备产生的CODcr分析废液、NH4-N分析废液中含有大量的H+、Cr3+、SO42-、Ag+、Hg2+、Cr2O72-等离子，这些离子的存在导致废液呈强腐蚀性、强毒性。这些废液常年产生，积少成多，对环境安全造成极大的隐患。目前，对此类废液的处理过称为：收集→运输→集中处理，这样的处理方式存在很多缺陷，首先在收集、运输的过程中，由于废液呈强腐蚀性、强毒性，运输过程中存在交通运输风险，必须是有危废处置资质的单位进行收集、运输;其次是收集、运输过程中工作量大，人力、物力消耗大;此外，还有一个不可避免的问题是处理费用高，这也致使废液产生单位经济无法承受，从而滋长乱倒、乱弃行为，更不利于环境保护。
实用新型内容
本实用新型所要解决的技术问题是：目前废水在线监控CODcr分析废液、NH4-N分析废液收、处问题小而散，集中收集、统一运输、集中处理存在很大的弊端，本实用新型提供一种废水在线监控分析废液的处置设备，实现原产地处理。

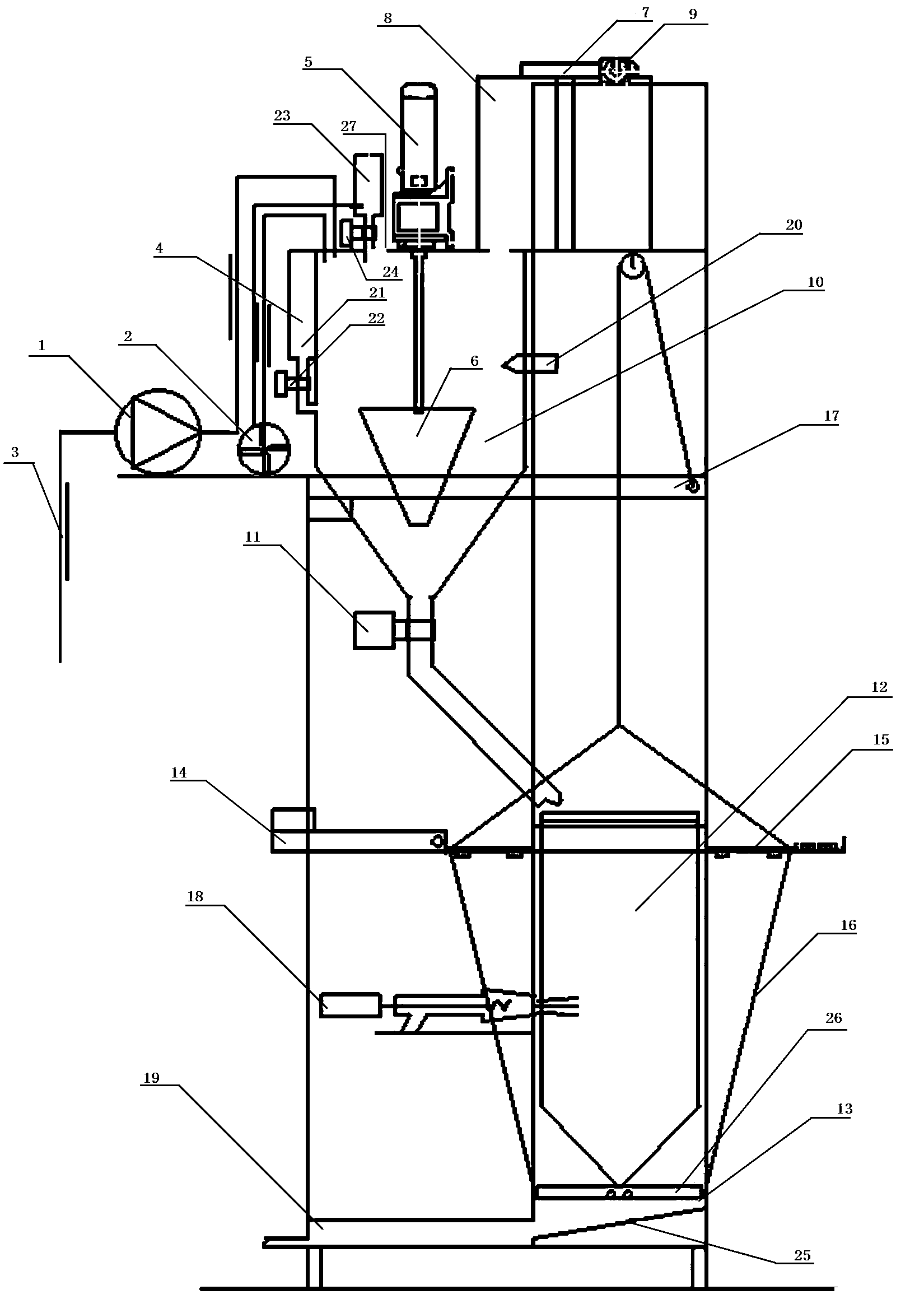

针对以上技术问题本实用新型所采取的技术方案是：提供一种废水在线监控分析废液的处置设备，设备结构包括：耐酸泵1、抽气泵2、抽取废液软管3、碱液定量加料器4、自动加料器8、反应箱10、滤袋12、挤压板13、热风枪18、pH探头20及废液、废气进出口。
其中反应箱10内设置了搅拌棒6、及pH监测仪20，搅拌棒由反应箱上端的搅拌电机5控制开启;反应箱10上端通过吸收槽23与抽气泵2连接，吸收槽由电动阀门24控制开启;反应箱10左侧连接碱液定量加液器4，有电动阀门22控制开启;反应箱上端设有自动加料器8与手动加料口27，反应箱10底部设置有不锈钢质地的电动阀门11，其中自动加料器8加料过程由加料电机9带动涡轮蜗杆7完成;反应箱底部连接塑料质地的软滤袋12，滤袋12上口设置了闸板阀15用于密封，闸板阀15由闸板阀电动推杆14控制;滤袋12下方设置有固废收集盒26;滤袋12两侧设置了挤压板13与热风枪18，挤压板13用钢丝绳16通过定滑轮与挤压电动推杆17连接;滤袋12底部通过整流板25将滤液导入活性炭过滤层19。
本实用新型的有益效果是：可以解决废水在线监控CODcr分析废液、NH4-N分析废液收集、运输及处理的问题，能在无人值守的情况下，实现废液在原产生地的无害化处理;很大程度的降低了综合处置费用，能够激发废液产生单位及时处理废液的积极性;避免长途运输中废液强腐蚀性能所带来的潜在的安全隐患。
