申请日2014.12.22
公开(公告)日2015.09.02
IPC分类号C02F1/78
摘要

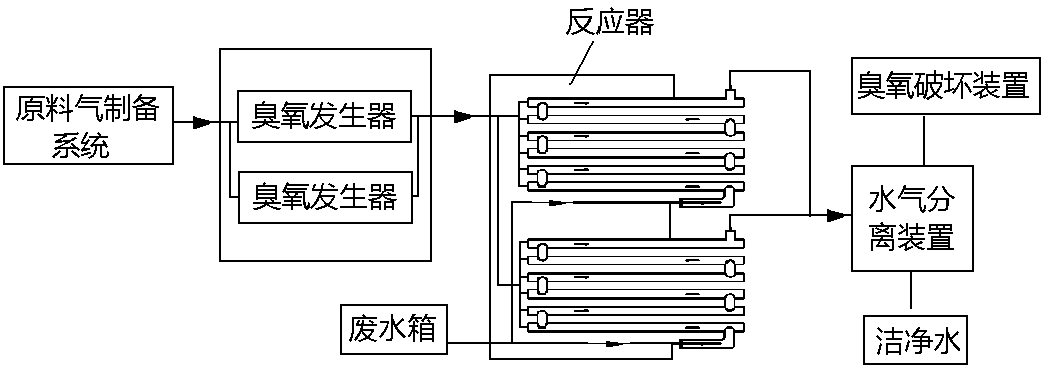

一种污水处理臭氧循环系统，包括臭氧制备系统、反应器和臭氧破坏装置，所述臭氧制备系统与反应器气体入口相连，所述反应器气体出口与臭氧破坏装置相连，所述臭氧制备系统包括原料气制备系统和臭氧发生器，该臭氧发生器中设有多个交变电场，所述交变电场包括电源和与之相连的电极板I，以及接地的电极板II所述电极板I和电极板II之间形成狭缝。本实用新型重新设计了臭氧发生器，并对废水处理臭氧循环系统进行整合优化，既提高了臭氧的合成效率，也提高了臭氧的利用率，本实用新型增设了臭氧分离破换系统，可以避免残余臭氧对环境及水质造成不利影响。
摘要附图
权利要求书
1.一种污水处理臭氧循环系统，其特征在于：包括臭氧制备系统、反应器和臭氧破坏装置，所述臭氧制备系统与反应器气体入口相连，所述反应器气体出口与臭氧破坏装置相连，所述臭氧制备系统包括原料气制备系统和臭氧发生器，该臭氧发生器中设有多个交变电场，所述交变电场包括电源(1)和与之相连的电极板 (2)，以及接地的电极板(5)，所述电极板(2)和电极板(5)之间形成狭缝(4)。
2.根据权利要求1所述污水处理臭氧循环系统，其特征在于：还包括废水箱和水气分离装置，所述废水箱与反应器废水入口相连，所述水气分离装置入口与反应器洁净水出口相连，所述水气分离装置气体出口与臭氧破坏装置相连，液体出口与结晶水箱相连。
3.根据权利要求1所述污水处理臭氧循环系统，其特征在于：所述电极板(2)和电极板(5)之间狭缝(4)处还设有陶瓷介电质(3)，所述陶瓷介电质(3)靠近电极板(2)。
说明书
一种污水处理臭氧循环系统
技术领域
本实用新型属于污水处理领域，涉及一种处理轻度有机物污染污水的系统，特别涉及一种利用臭氧处理污水时的臭氧循环系统。
背景技术
轻度有机物污染废水由于污染程度较低，可直接采用生物分解的方式进行处理，但是生物分解过程较为缓慢，为加快处理速度，就需要利用大型污泥处理设备对水质进行净化，这就会导致成本过高的问题。为降低处理成本、提高处理效率，部分企业通过向废水中通入臭氧并同时进行紫外光进行照射来分解废水中的有机物。
然而，这种处理方式虽然具有较好的处理效果，但其臭氧制备过程复杂，且废气中残余臭氧量多，综合经济效益仍然较低。因此，有必要对该方法臭氧制备过程及整个臭氧循环系统进行改进。
发明内容
有鉴于此，本实用新型的目的在于提供一种污水处理臭氧循环系统。
为达到上述目的，本实用新型提供如下技术方案：
一种污水处理臭氧循环系统，包括臭氧制备系统、反应器和臭氧破坏装置，所述臭氧制备系统与反应器气体入口相连，所述反应器气体出口与臭氧破坏装置相连，所述臭氧制备系统包括原料气制备系统和臭氧发生器，该臭氧发生器中设有多个交变电场，所述交变电场包括电源和与之相连的电极板I，以及接地的电极板II，所述电极板I和电极板II之间形成狭缝。
优选的，还包括废水箱和水气分离装置，所述废水箱与反应器废水入口相连，所述水气分离装置入口与反应器洁净水出口相连，所述水气分离装置气体出口与臭氧破坏装置相连，液体出口与结晶水箱相连。
优选的，所述电极板I和电极板II之间狭缝处还设有陶瓷介电质，所述陶瓷介电质靠近电极板I。
本实用新型的有益效果在于：
本实用新型重新设计了臭氧发生器，并对废水处理臭氧循环系统进行整合优化，既提高了臭氧的合成效率，也提高了臭氧的利用率，本发明增设了臭氧分离破换系统，可以避免残余臭氧对环境及水质造成不利影响。
