申请日2015.01.13
公开(公告)日2015.06.10
IPC分类号F24J3/00
摘要
本实用新型公开了一种废水热回收利用系统，包括低温蓄水池、高温蓄水池以及控制系统，低温蓄水池上连接有第一进水管和第一出水管，高温蓄水池上连接有第二进水管和第二出水管，第一进水管、出水管及第二进水管、出水管上均设有与控制系统电连接的电磁阀，高温蓄水池内和第二进水管上分别设有第一温度传感器和第二温度传感器，第二进水管上连接有第一低温进水管，第一低温进水管上设有阀门，第二出水管上的出水端上设有第三温度传感器，第二出水管上连接有并联在一起的补水管、热交换管和第二低温进水管，第一、第二低温进水管均与低温蓄水池连通。本实用新型能将废水按照温度的不同分别收集起来，将高温水和低温水分别输送到所需的设备中。
权利要求书

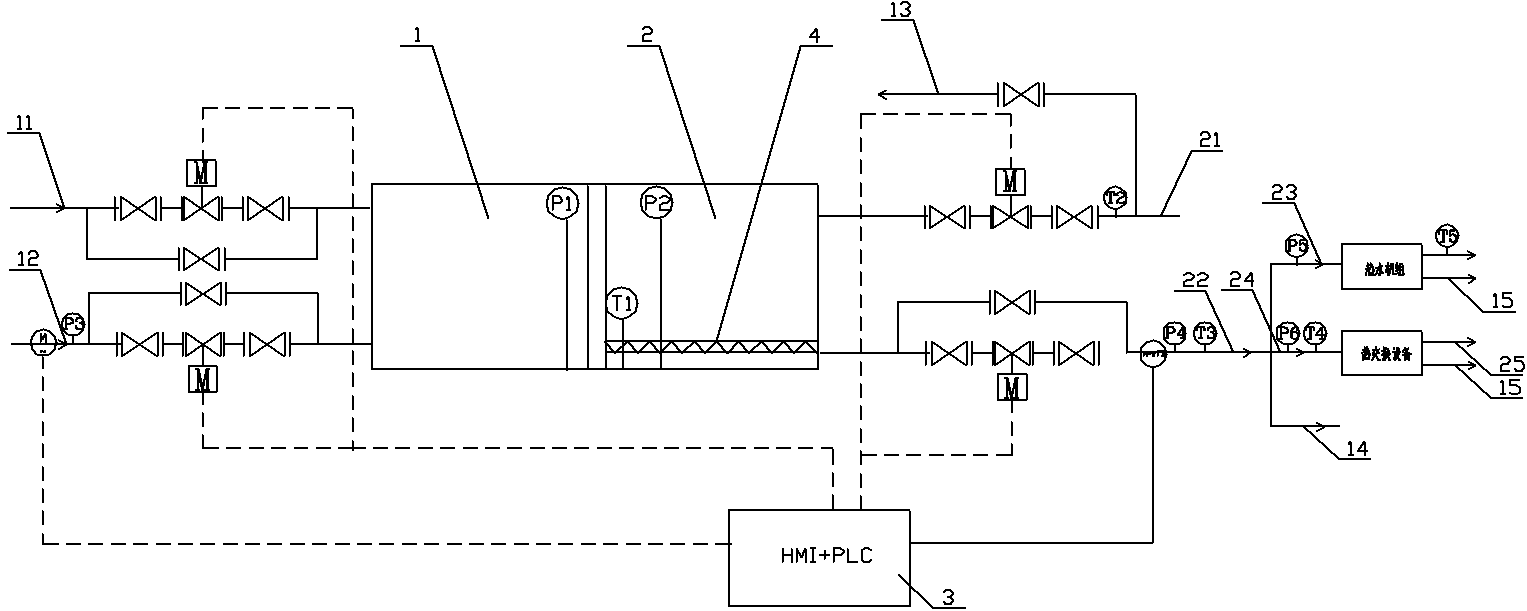

1.一种废水热回收利用系统，其特征在于：其包括低温蓄水池(1)、高温蓄水池(2)以及控制系统(3)，低温蓄水池上连接有第一进水管(11)和第一出水管(12)，高温蓄水池上连接有第二进水管(21)和第二出水管(22)，第一进水管(11)、第一出水管(12)、第二进水管(21)、第二出水管(22)上均设有与控制系统(1)电连接的电磁阀，所述高温蓄水池(2)内和第二进水管(21)上分别设有第一温度传感器(T1)和第二温度传感器(T2)，所述第二进水管(21)上连接有第一低温进水管(13)，第一低温进水管(13)上设有阀门，所述第二出水管(21)上的出水端上设有第三温度传感器(T3)，第二出水管(22)上连接有并联在一起的补水管(23)、热交换管(24)和第二低温进水管(14)，所述第一、第二低温进水管(13、14)均与低温蓄水池(1)连通。
2.根据权利要求1所述的废水热回收利用系统，其特征在于：所述低温蓄水池(1)、高温蓄水池(2)内分别设有第一压力传感器(P1)和第二压力传感器(P2)，所述第一出水管(12)和第二出水管(22)的出水口处分别安装有第三压力传感器(P3)和第四压力传感器(P4)。
3.根据权利要求2所述的废水热回收利用系统，其特征在于：所述补水管(23)和热交换管(24)上分别安装有第五压力传感器(P5)和第六压力传感器(P6)。
4.根据权利要求1或2或3所述的废水热回收利用系统，其特征在于：所述热交换管(24)上连接有向低温蓄水池(1)排水的第三低温进水管(15)和向高温蓄水池(2)排水的高温进水管(25)，第三低温进水管(15)和高温进水管(25)并联在一起。
5.根据权利要求1或2或3所述的废水热回收利用系统，其特征在于：所述低温蓄水池(1)和高温蓄水池(2)均为密封保温的蓄水池。
6.根据权利要求1或2或3所述的废水热回收利用系统，其特征在于：所述高温蓄水池(2)内设有换热器(4)。
7.根据权利要求1或2或3所述的废水热回收利用系统，其特征在于：所述控制系统上连接有人机交互界面HMI。
说明书
一种废水热回收利用系统
技术领域
本实用新型涉及一种废水热回收利用系统，可用于回收注射用水废水、纯化水废水、设备排水、生活水等温度不同的废水，属于废水热回收技术领域。
背景技术
电子厂、化工厂、制药厂等企业在生产制造过程中会排出大量废水，这些废水一般都直接排放掉，这就造成了很大的浪费。一些规模较大的企业中建设有热回收设备能将温度较高的高温水的热量重新回收利用，现有技术中的热回收设备一般采用锅炉，不能直接适用于电子厂、化工厂、制药厂。而且这些废水中温度较低的常温水却不能进行热回收，只能直接排放掉，同样也造成资源浪费。
发明内容
为解决现有技术不能系统的回收电子厂、化工厂、制药厂产生的温度不同的废水的技术问题，本实用新型的目的在于提供一种适用于回收利用温度不同的废水废水热回收利用系统。
本实用新型采用如下技术方案：一种废水热回收利用系统，其包括低温蓄水池、高温蓄水池以及控制系统，低温蓄水池上连接有第一进水管和第一出水管，高温蓄水池上连接有第二进水管和第二出水管，第一进水管、第一出水管、第二进水管、第二出水管上均设有与控制系统电连接的电磁阀，所述高温蓄水池内和第二进水管上分别设有第一温度传感器和第二温度传感器，所述第二进水管上连接有第一低温进水管，第一低温进水管上设有阀门，所述第二出水管上的出水端上设有第三温度传感器，第二出水管上连接有并联在一起的补水管、热交换管和第二低温进水管，所述第一、第二低温进水管均与低温蓄水池连通。
所述低温蓄水池、高温蓄水池内分别设有第一压力传感器和第二压力传感器，所述第一出水管和第二出水管的出水口处分别安装有第三压力传感器和第四压力传感器。
所述补水管和热交换管上分别安装有第五压力传感器和第六压力传感器。
所述热交换管上连接有向低温蓄水池排水的第三低温进水管和向高温蓄水池排水的高温进水管，第三低温进水管和高温进水管并联在一起。
所述低温蓄水池和高温蓄水池均为密封保温的蓄水池。
所述高温蓄水池内设有换热器。
所述控制系统上连接有人机交互界面HMI。
本实用新型的有益效果是：本实用新型通过低温蓄水池和高温蓄水池分别将常温水和高温水收集起来，低温蓄水池的水源可以是纯化水废水、注射用水废水、设备排水、洁净区废水，高温蓄水池的水源可以是注射用水热排水、设备热排水、工业蒸汽热排水。第二进水管上的第二温度传感器可检测水温是否达到设定的值，如果达到的话废水可直接通入高温蓄水池，未达到的话则废水通过第一低温进水管通入到低温蓄水池，第一出水管和第二出水管可将常温水和高温水分别通入到需要的场合，低温蓄水池的水可以用于冷却塔补水、草坪灌溉、卫生间的冲洗等，高温蓄水池的水可以用于设备的热交换、热水机组的补水和热交换。第二出水管上的第二温度传感器可确保出水的温度满足需求值。高温蓄水池的温度传感器安装在蓄水池底部，确保温度检测的准确性，高温蓄水池内的高温水可以通过补水管向热水机组供给热水，还可以通过热交换管给某些设备降温或升温，80-90℃的水不建议直接用25℃左右的常温水降温，可选择高温蓄水池的高温水降温，这样可防止温差大损坏管道。当高温蓄水池内的水冷却后达不到所需的温度后，则通过第二低温进水管直接排入到低温蓄水池中。本实用新型结构简单，使用方便，能将废水按照温度的不同分别收集起来，将高温水和低温水分别输送到所需的设备中。本实用新型既可以确保废水再利用率高，同时也可以将大量热量转移，做到节水节能。
进一步的，可以将低温蓄水池和饮用水管终端进行对接，优先考虑使用低温蓄水池的废水，只有在低温蓄水池缺水的状态下通过压力传感器反馈到控制系统上，通过控制系统打开饮用水管使用。
进一步的，当高温水通过热交换管后，热交换的结果是水温变低，则水回到低温蓄水池;如果热交换的结果是水温变高，则水回到高温蓄水池。
进一步的，密封保温的蓄水池可以减小水池内水的热量损失，更加有利于节能。
进一步的，人机交互界面各个温度传感器和压力传感器检测到的数值显示出来，便于人工观察和监测。
