申请日2014.12.19
公开(公告)日2015.05.06
IPC分类号C02F9/10
摘要
本实用新型公开了一种稀土生产废水的处理系统。所述稀土生产废水的处理系统包括：第一储罐;第一反渗透装置，第一反渗透装置的进口与第一储罐的出口相连;第二储罐，第二储罐的进口与第一反渗透装置的稀相水出口相连;第二反渗透装置，第二反渗透装置的进口与第二储罐的出口相连;第三储罐;MVR蒸发器，MVR蒸发器的进料口与第三储罐的出口相连;第四储罐，第四储罐的进口与MVR蒸发器的冷凝水出口和第二反渗透装置的稀相水出口中的每一个相连;和第三反渗透装置，第三反渗透装置的进口与第四储罐的出口相连。

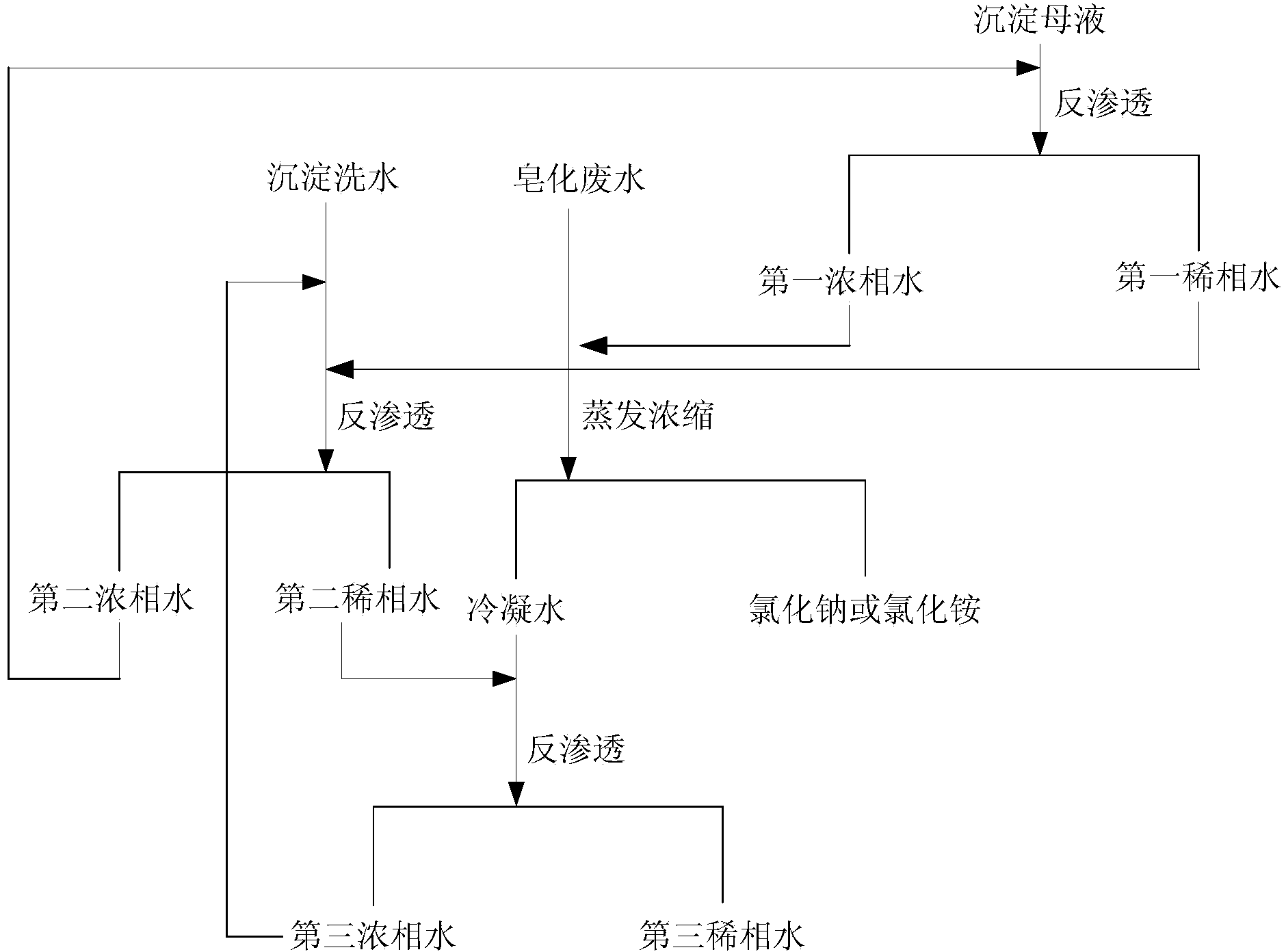

摘要附图
权利要求书
1.一种稀土生产废水的处理系统，其特征在于，包括：
用于储存所述沉淀母液的第一储罐;
用于对所述沉淀母液进行反渗透过滤的第一反渗透装置，所述第一反渗透装置的进口 与所述第一储罐的出口相连;
用于储存所述第一混合液的第二储罐，所述第二储罐的进口与所述第一反渗透装置的 稀相水出口相连;
用于对所述第一混合液进行反渗透过滤的第二反渗透装置，所述第二反渗透装置的进 口与所述第二储罐的出口相连;
用于储存所述第二混合液的第三储罐;
用于对所述第二混合液进行蒸发浓缩的MVR蒸发器，所述MVR蒸发器的进料口与所述 第三储罐的出口相连;
用于储存所述第三混合液的第四储罐，所述第四储罐的进口与所述MVR蒸发器的冷凝 水出口和所述第二反渗透装置的稀相水出口中的每一个相连;和
用于对所述第三混合液进行反渗透过滤的第三反渗透装置，所述第三反渗透装置的进 口与所述第四储罐的出口相连。
2.根据权利要求1所述的稀土生产废水的处理系统，其特征在于，所述第二反渗透装 置的浓相水出口与所述第一储罐的进口相连。
3.根据权利要求1所述的稀土生产废水的处理系统，其特征在于，所述第三反渗透装 置的浓相水出口与所述第二储罐的进口相连。
4.根据权利要求1-3中任一项所述的稀土生产废水的处理系统，其特征在于，所述MVR 蒸发器包括：
蒸发器，所述蒸发器的进料口与所述第三储罐的出口相连，所述蒸发器的冷凝水出口 与所述第四储罐的进口相连;
压缩机，所述压缩机的进口与所述蒸发器的蒸汽出口相连且出口与所述蒸发器的蒸汽 入口相连;和
分离器，所述分离器与所述蒸发器的出料口相连。
5.根据权利要求4所述的稀土生产废水的处理系统，其特征在于，所述MVR蒸发器还 包括预热器，所述预热器的进口与所述第三储罐的出口相连且出口与所述蒸发器的进料口 相连。
说明书
稀土生产废水的处理系统
技术领域
本实用新型涉及一种稀土生产废水的处理系统。
背景技术
现有的稀土生产废水的处理方法利用三效蒸发器对稀土生产废水进行蒸发浓缩。其中， 蒸发一吨稀土生产废水需要消耗约0.45吨蒸汽，大约需要90元(蒸汽的价格为200元/ 吨)。因此，现有的稀土生产废水的处理方法具有运行成本高的缺陷。
实用新型内容
本实用新型旨在至少解决现有技术中存在的技术问题之一。为此，本实用新型的一 个目的在于提出一种稀土生产废水的处理系统。
为了实现上述目的，根据本实用新型提出一种稀土生产废水的处理系统，所述稀土生 产废水的处理系统包括：用于储存所述沉淀母液的第一储罐;用于对所述沉淀母液进行反 渗透过滤的第一反渗透装置，所述第一反渗透装置的进口与所述第一储罐的出口相连;用 于储存所述第一混合液的第二储罐，所述第二储罐的进口与所述第一反渗透装置的稀相水 出口相连;用于对所述第一混合液进行反渗透过滤的第二反渗透装置，所述第二反渗透装 置的进口与所述第二储罐的出口相连;用于储存所述第二混合液的第三储罐;用于对所述 第二混合液进行蒸发浓缩的MVR蒸发器，所述MVR蒸发器的进料口与所述第三储罐的出口 相连;用于储存所述第三混合液的第四储罐，所述第四储罐的进口与所述MVR蒸发器的冷 凝水出口和所述第二反渗透装置的稀相水出口中的每一个相连;和用于对所述第三混合液 进行反渗透过滤的第三反渗透装置，所述第三反渗透装置的进口与所述第四储罐的出口相 连。
根据本实用新型的用于实施所述稀土生产废水的处理方法的处理系统通过设置与用于 储存所述沉淀母液的第一储罐相连的第一反渗透装置，从而可以先利用反渗透过滤对浓度 较低的所述沉淀母液进行初级浓缩，进而可以减少进入蒸发器的原液量，由此可以极大地 降低蒸发浓缩过程的能耗和设备投资。具体而言，利用反渗透过滤处理一吨所述沉淀母液 的耗电量为3千瓦时-8千瓦时，大约1.5元-4元，由此可以极大地降低所述稀土生产废水 的处理成本。
而且，根据本实用新型的用于实施所述稀土生产废水的处理方法的处理系统通过设置 MVR蒸发器，从而可以利用MVR蒸发器对浓缩后的所述沉淀母液(即第一浓相水)和所述 皂化废水进行蒸发浓缩，从而不仅可以降低稀土生产废水的处理成本，而且可以减小所述 处理系统的占地面积。
所述第二反渗透装置的浓相水出口与所述第一储罐的进口相连。
所述第三反渗透装置的浓相水出口与所述第二储罐的进口相连。
所述MVR蒸发器包括：蒸发器，所述蒸发器的进料口与所述第三储罐的出口相连，所 述蒸发器的冷凝水出口与所述第四储罐的进口相连;压缩机，所述压缩机的进口与所述蒸 发器的蒸汽出口相连且出口与所述蒸发器的蒸汽入口相连;和分离器，所述分离器与所述 蒸发器的出料口相连。
所述MVR蒸发器还包括预热器，所述预热器的进口与所述第三储罐的出口相连且出口 与所述蒸发器的进料口相连。
本实用新型的附加方面和优点将在下面的描述中部分给出，部分将从下面的描述中 变得明显，或通过本实用新型的实践了解到。
