申请日2015.02.03
公开(公告)日2015.08.19
IPC分类号C02F9/04
摘要
本实用新型公开了一种火电厂污水处理装置，包括污水提升泵和智能控制器，所述污水提升泵的出水管设置进水控制阀，所述污水提升泵的出水管依次连通有三联箱、澄清分离箱、清水池，所述澄清分离箱内设置水位传感器、浊度传感器，所述澄清分离箱底部设置排泥管，所述澄清分离箱的出水管设置出水控制阀，所述清水池设置反洗管，所述反洗管与污水提升泵的出水管连通。本实用新型的有益效果在于：三联箱采用“S”型连通，药剂与污水接触更加充分，提升污水处理效果，清水池设置反洗管，可以对装置进行反洗，澄清分离箱内设置浊度传感器和水位传感器，可以实时检测澄清分离箱内水的浊度。
权利要求书

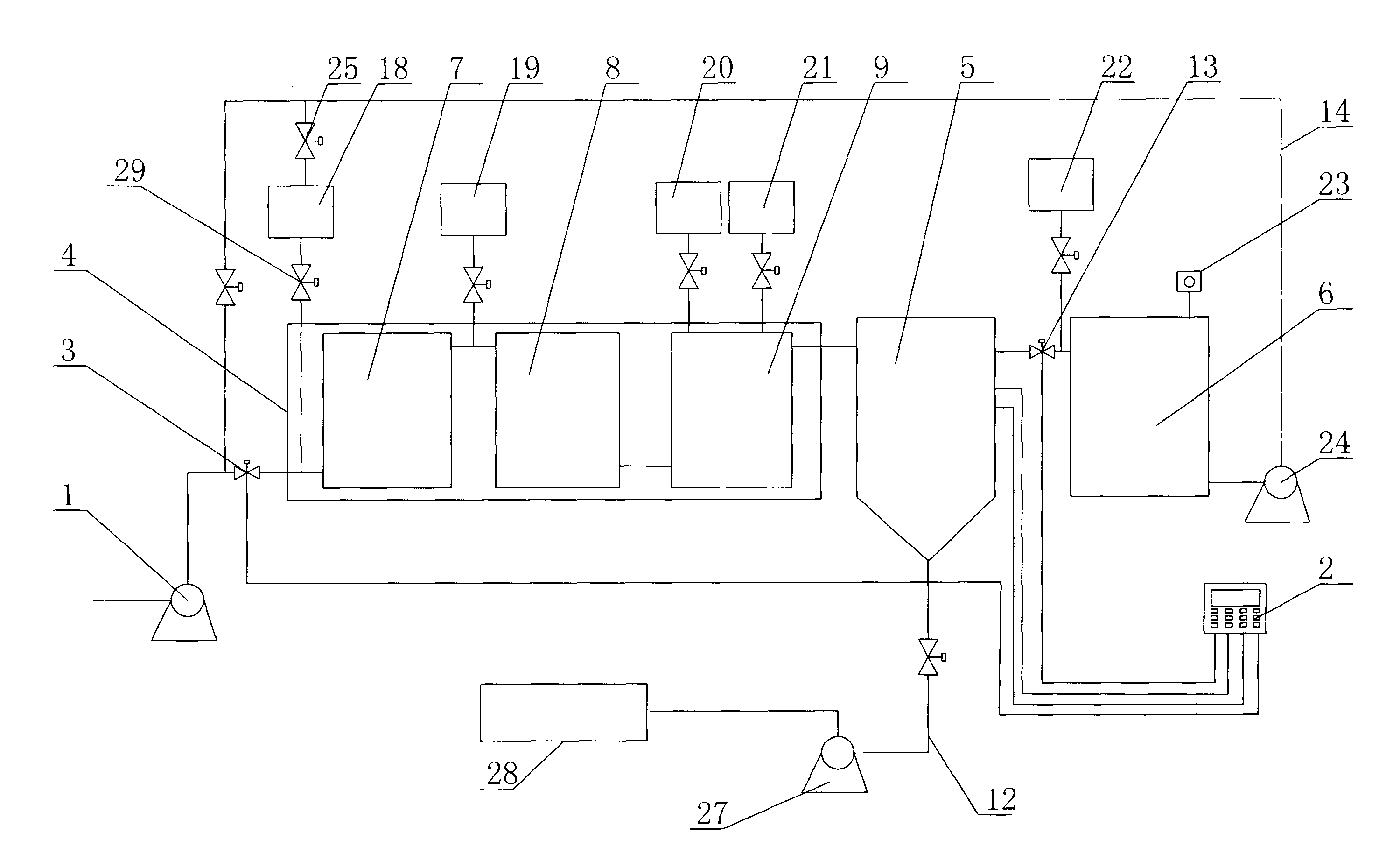

1.一种火电厂污水处理装置，包括污水提升泵(1)和智能控制器(2)，其特征在于：所述污水提升泵(1)的出水管设置进水控制阀(3)，所述污水提升泵(1)的出水管依次连通有三联箱(4)、澄清分离箱(5)、清水池(6)，所述三联箱(4)包括中和箱(7)、反应箱(8)、絮凝箱(9)，所述污水提升泵(1)的出水管与中和箱(7)的底部连通，所述中和箱(7)的出水管位于顶部并与反应箱(8)的顶部连通，所述反应箱(8)的出水管位于底部并与絮凝箱(9)的底部连通，所述絮凝箱(9)的出水管位于顶部并与澄清分离箱(5)连通，所述澄清分离箱(5)内设置水位传感器(10)、浊度传感器(11)，所述澄清分离箱(5)底部设置排泥管(12)，所述澄清分离箱(5)的出水管设置出水控制阀(13)，所述进水控制阀(3)、水位传感器(10)、浊度传感器(11)、出水控制阀(13)均通过导线与智能控制器(2)连接，所述清水池(6)设置反洗管(14)，所述反洗管(14)与污水提升泵(1)的出水管连通。
2.根据权利要求1所述的一种火电厂污水处理装置，其特征在于：所述中和箱(7)、反应箱(8)、絮凝箱(9)、清水池(6)的出水口和进水口均设置混流翼(15)，所述澄清分离箱(5)设置斜管(16)，所述澄清分离箱(5)底部设置刮泥装置(17)。
3.根据权利要求1所述的一种火电厂污水处理装置，其特征在于：所述污水提升泵(1)的出水管设置设置石灰乳加药单元(18)，所述中和箱(7)出水管设置有机硫加药单元(19)，所述絮凝箱(9)设置絮凝剂加药单元(20)和助凝剂加药单元(21)，所述清水池(6)的进水管设置盐酸加药单元(22)和pH计(23)。
4.根据权利要求3所述的一种火电厂污水处理装置，其特征在于：所述反洗管 (14)设置反洗泵(24)，所述反洗管(14)与石灰乳加药单元(18)连通并设置第一控制阀门(25)。
5.根据权利要求1所述的一种火电厂污水处理装置，其特征在于：所述中和箱(7)、反应箱(8)、絮凝箱(9)和清水池(6)内均设置搅拌机(26)。
6.根据权利要求1所述的一种火电厂污水处理装置，其特征在于：所述排泥管(12)设置污泥输送泵(27)和压滤机(28)。
7.根据权利要求3所述的一种火电厂污水处理装置，其特征在于：所述石灰乳加药单元(18)、有机硫加药单元(19)、絮凝剂加药单元(20)、助凝剂加药单元(21)、盐酸加药单元(22)和排泥管(12)均设置第二控制阀门(29)。
说明书
一种火电厂污水处理装置
技术领域
本实用新型主要涉及污水处理领域，具体是一种火电厂污水处理装置。
背景技术
随着我国能源工业的迅速发展和大型燃煤电厂的兴建，燃料用量不断增加， SO2的排放量越来越多，SO2的控制途径包括燃烧前脱硫、燃烧中脱硫和燃烧后 脱硫，即烟气脱硫FGD。目前，烟气脱硫被认为是控制SO2排放量最行之有效的 手段。石灰石-石膏法是世界上应用最多、技术最成熟的脱硫工艺。这种湿法烟 气脱硫产生的脱硫污水，其pH为4-6，同时含有大量的悬浮物(石膏颗粒、SiO2、 Al和Fe的氢氧化物)、氟化物和微量的重金属，如As、Cd、Cr、Hg等，直接排 放将对环境造成严重危害，因此必须对其加以治理。
目前的脱硫污水处理装置还存在一些问题：
1、现有污水处理装置会出现药剂与污水接触不充分，造成处理后的污水不 符合国家污水排放标准，需要重复进行处理，导致资源浪费;
2、现有污水处理装置没有反洗装置，污水处理装置使用一段时间后会有污 泥沉积，很不方便清洗;
3、现有污水处理装置进行水澄清和污泥浓缩时很难把握污泥沉淀时间，沉 淀时间短会出现沉淀不充分，沉淀时间过长又会降低效率。
实用新型内容
为解决现有技术的不足，本实用新型提供一种火电厂污水处理装置，三联 箱采用“S”型连通，药剂与污水接触更加充分，提升污水处理效果，清水池设 置反洗管，可以对装置进行反洗，防止污泥沉积造成管道堵塞;澄清分离箱内 设置浊度传感器，可以实时检测澄清分离箱内水的浊度，更好的把握污泥沉淀 时间。
本实用新型为实现上述目的，通过以下技术方案实现：
一种火电厂污水处理装置，包括污水提升泵和智能控制器，所述污水提升 泵的出水管设置进水控制阀，所述污水提升泵的出水管依次连通有三联箱、澄 清分离箱、清水池，所述三联箱包括中和箱、反应箱、絮凝箱，所述污水提升 泵的出水管与中和箱的底部连通，所述中和箱的出水管位于顶部并与反应箱的 顶部连通，所述反应箱的出水管位于底部并与絮凝箱的底部连通，所述絮凝箱 的出水管位于顶部并与澄清分离箱连通，所述澄清分离箱内设置水位传感器、 浊度传感器，所述澄清分离箱底部设置排泥管，所述澄清分离箱的出水管设置 出水控制阀，所述进水控制阀、水位传感器、浊度传感器、出水控制阀均通过 导线与智能控制器连接，所述清水池设置反洗管，所述反洗管与污水提升泵的 出水管连通。
所述中和箱、反应箱、絮凝箱、清水池的出水口和进水口均设置混水翼， 所述澄清分离箱设置斜管，所述澄清分离箱底部设置刮泥装置。
所述污水提升泵的出水管设置设置石灰乳加药单元，所述中和箱出水管设 置有机硫加药单元，所述絮凝箱设置絮凝剂加药单元和助凝剂加药单元，所述 清水池设置盐酸加药单元和PH计。
所述反洗管设置反洗泵，所述反洗管与石灰乳加药单元连通并设置第一控 制阀门。
所述中和箱、反应箱、絮凝箱和清水池内均设置搅拌机。
所述排泥管设置污泥输送泵和压滤机。
所述石灰乳加药单元、有机硫加药单元、絮凝剂加药单元、助凝剂加药单 元、盐酸加药单元和排泥管均设置第二控制阀门。
对比与现有技术，本实用新型有益效果在于：
1、本实用新型三联箱采用“S”型连通，药剂与污水接触更加充分，提升 污水处理效果，清水池设置反洗管，可以对装置进行反洗，防止污泥沉 积造成管道堵塞;澄清分离箱内设置浊度传感器和水位传感器，可以实 时检测澄清分离箱内水的浊度，更好的把握污泥沉淀时间，并通过智能 控制器对污水处理进行智能化控制;
2、本实用新型中和箱、反应箱、絮凝箱的出水口和进水口均设置混流翼， 进一步增加药剂与污水的混匀度，使药剂与污水内的离子更加充分的反 应;
3、本实用新型石灰乳加药单元、有机硫加药单元和盐酸加药单元均设置在 进口区，在进口处与污水混合，经过混流翼充分反应，使反应进行的更 加彻底;
4、本实用新型反洗管与石灰乳加药单元连通，利用处理后的污水制作石 灰乳提高处理污水的利用率，节约水资源;
5、中和箱、反应箱、絮凝箱和清水池内均设置搅拌机，增加药剂与污水 之间的反应程度，缩短反应时间，同时有助于絮凝剂和助凝剂吸附污水 中的细小颗粒，使污水中的细小颗粒凝聚成大颗粒，大颗粒进一步聚集， 成为更易沉积的絮凝体。
