申请日2014.12.16
公开(公告)日2015.04.22
IPC分类号C02F1/465; C02F9/14
摘要
集成屠宰废水处理设备，涉及屠宰废水处理技术。它为了解决现有的屠宰废水处理设备占地面积大、成本高，不适合中小型企业使用的问题。本实用新型的微电解气浮池、膜生物反应池和澄清池依次连通;微电解气浮池的侧壁上设置有毛发过滤器和进气口，所述毛发过滤器位于进水口处，微电解气浮池的底面上设置有多个与进气口连通的曝气头，曝气头的上方设置有固定床，固定床上覆盖有铁屑及活性炭颗粒。该设备不需要昂贵的化学试剂和特殊处理过程，处理效果非常好，结构简单，体积可根据需要来设计，占地面积非常小，成本低，适用于中小型屠宰企业。

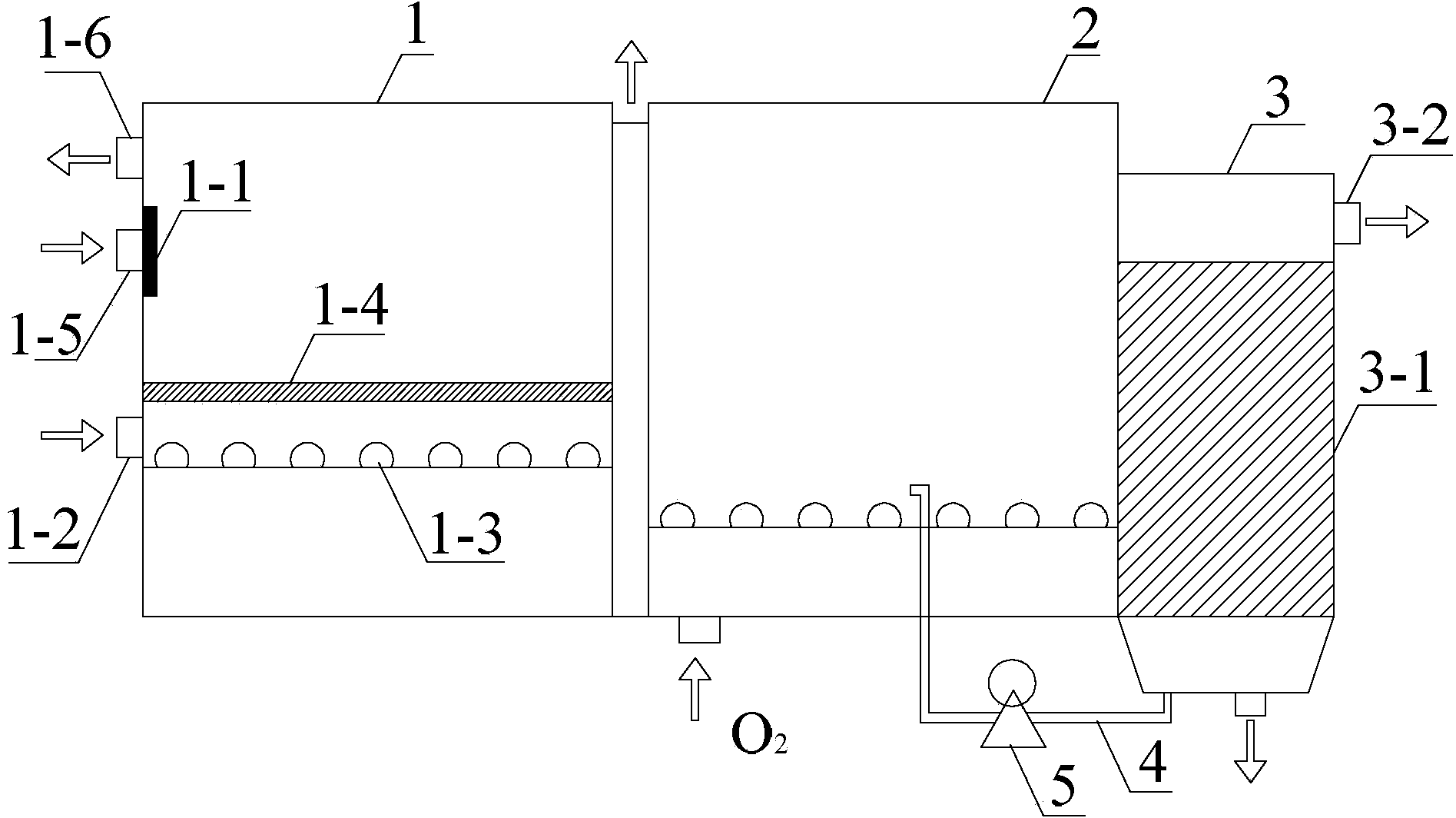

摘要附图
权利要求书
1.集成屠宰废水处理设备，其特征在于：它包括微电解气浮池(1)、膜生物反应池(2) 和澄清池(3);
微电解气浮池(1)、膜生物反应池(2)和澄清池(3)依次连通;
所述微电解气浮池(1)的侧壁上设置有毛发过滤器(1-1)和进气口(1-2)，所述毛 发过滤器(1-1)位于进水口(1-5)处，微电解气浮池(1)的底面上设置有多个曝气头(1-3)， 所述多个曝气头(1-3)均与进气口(1-2)连通，所述曝气头(1-3)的上方设置有固定床 (1-4)，固定床(1-4)上覆盖有铁屑及活性炭颗粒，进气口(1-2)位于曝气头(1-3)与 固定床(1-4)之间;
微电解气浮池(1)的侧壁上还设置有泥渣出口(1-6)，该泥渣出口(1-6)的位置高 于固定床(1-4)。
2.根据权利要求1所述的集成屠宰废水处理设备，其特征在于：微电解气浮池(1) 与膜生物反应池(2)的连接处设置有过渡池，微电解气浮池(1)、过渡池和膜生物反应池 (2)依次连通。
3.根据权利要求1所述的集成屠宰废水处理设备，其特征在于：所述的毛发过滤器(1-1) 采用格栅实现，栅隙为2mm。
4.根据权利要求1所述的集成屠宰废水处理设备，其特征在于：澄清池(3)与膜生 物反应池(2)之间还设置有回流管(4)，该回流管(4)的一端连接与澄清池(3)的底部 连通，另一端与膜生物反应池(2)连通，该回流管(4)的中间设置有水泵(5)。
说明书
集成屠宰废水处理设备
技术领域
本实用新型涉及屠宰废水处理技术。
背景技术
屠宰废水一种非常典型的工业废水，水质特点是“三高”即：高氨氮浓度、高有机物 浓度、高悬浮物浓度。如果直接排放，对环境造成的危害将非常巨大，因此必须经过处理 后才能排放。
传统屠宰废水处理设备占地面积大，废水处理过程繁琐，导致成本高，不能为中小型 企业所接受。
据统计，截止2010年底，黑龙江省现有屠宰厂900多家。其中，星级屠宰企业数量 为281家。定点屠宰生猪规模以上企业61家，其余全部为中小型屠宰企业，这些中小型 屠宰企业中绝大多数没有对排放污水进行处理，对周围的水质和环境造成严重的污染。
实用新型内容
本实用新型的目的是为了解决现有的屠宰废水处理设备占地面积大、成本高，不适合 中小型企业使用的问题，提供一种占地面积小、废水处理过程简单、成本低的集成屠宰废 水处理设备。
本实用新型的所述的集成屠宰废水处理设备包括微电解气浮池、膜生物反应池和澄清 池;
微电解气浮池、膜生物反应池和澄清池依次连通;
所述微电解气浮池的侧壁上设置有毛发过滤器和进气口，所述毛发过滤器位于进水口 处，微电解气浮池的底面上设置有多个曝气头，所述多个曝气头均与进气口连通，所述曝 气头的上方设置有固定床，固定床上覆盖有铁屑及活性炭颗粒，进气口位于曝气头与固定 床之间;
微电解气浮池的侧壁上还设置有泥渣出口，该泥渣出口的位置高于固定床。
本实用新型所述的集成屠宰废水处理设备是针对中小型屠宰企业污水特点设计的集 成型设备，该设备首次采用铁屑及活性炭构成的微电解气浮，压溶与气浮共同作用下，将 污水中悬浮颗粒黏附并带到水面，达到分离净化污水的目的。
微电解气浮池内的铁屑及活性炭颗粒构成电极，在微电解气浮的过程中，在阳极附近 电离形成的氢氧化物呈絮状，可起着混凝剂的作用，能使气浮过程和混凝过程结合进行。 微电解气浮法所产生的气泡直径远小于充气气浮和溶气气浮的气泡直径，气浮效果好，产 渣量小，装置构造也比较简单;另外，微电解气浮还具有氧化、脱色和杀菌作用。此外， 上述集成屠宰废水处理设备不需要昂贵的化学试剂和特殊处理过程，对屠宰废水的处理效 果非常好，而且微电解气浮池、膜生物反应池和澄清池的结构简单，其并且体积可根据需 要来设计，占地面积非常小，成本低，应用前景非常好。
