申请日2014.10.13
公开(公告)日2015.02.04
IPC分类号B65F1/14
摘要
本实用新型公开了一种垃圾仓渗沥液排出装置包括：仓体和箅子，所述仓体内形成用于容纳垃圾的容纳腔，所述仓体的侧壁的下部设有沿所述侧壁的厚度方向贯穿所述侧壁的与所述仓体内部连通的排液通孔，所述排液通孔具有入口和出口，所述箅子设在所述排液通孔内且邻近所述入口。根据本实用新型实施例的垃圾仓渗沥液排出装置，不易堵塞，使用方便，便于检修。
权利要求书
1.一种垃圾仓渗沥液排出装置，其特征在于，包括：仓体和箅子，所述仓体内形成用于容纳垃圾的容纳腔，所述仓体的侧壁的下部设有沿所述侧壁的厚度方向贯穿所述侧壁的与所述仓体内部连通的排液通孔，所述排液通孔具有入口和出口，所述箅子设在所述排液通孔内且邻近所述入口。
2.根据权利要求1所述的垃圾仓渗沥液排出装置，其特征在于，所述箅子的面向所述容纳腔的表面与所述仓体的侧壁的内壁面平齐。
3.根据权利要求1所述的垃圾仓渗沥液排出装置，其特征在于，所述排液通孔的内壁上设有沿所述排液通孔的轴向延伸的第一导轨和第二导轨，所述第一导轨和第二导轨彼此相对设置，所述箅子沿所述第一导轨和所述第二导轨可滑动以从所述排液通孔内抽出所述箅子以及将所述箅子推入所述排液通孔内。
4.根据权利要求3所述的垃圾仓渗沥液排出装置，其特征在于，所述排液通孔为方形孔。
5.根据权利要求4所述的垃圾仓渗沥液排出装置，其特征在于，所述第一导轨设在所述排液通孔的底壁上，所述第二导轨设在所述排液通孔的顶壁上。
6.根据权利要求1所述的垃圾仓渗沥液排出装置，其特征在于，所述排液通孔的轴向正交于所述仓体的侧壁。
7.根据权利要求1所述的垃圾仓渗沥液排出装置，其特征在于，所述仓体为水泥仓体。
说明书
垃圾仓渗沥液排出装置
技术领域
本实用新型涉及垃圾处理技术领域，具体而言，特别涉及一种垃圾仓渗沥液排出装置。
背景技术
垃圾仓是用于存储垃圾的常用设备，由于垃圾中存在渗沥液，因此，在垃圾仓的侧壁的底部通常设置排液孔，为了避免垃圾从排液孔排出，在垃圾仓的外壁面上在排液孔处通常需要设置箅子以防止垃圾随渗沥液流出。由于箅子设在垃圾仓的外壁面上，一些垃圾容易积存在箅子与排液孔的入口之间的空间内，影响渗沥液的排出，只能靠人工进行清理，费时费力。
实用新型内容
本实用新型旨在至少在一定程度上解决现有技术中的上述技术问题之一。有鉴于此，本实用新型需要提供一种不易堵塞、使用方便的垃圾仓渗沥液排出装置。

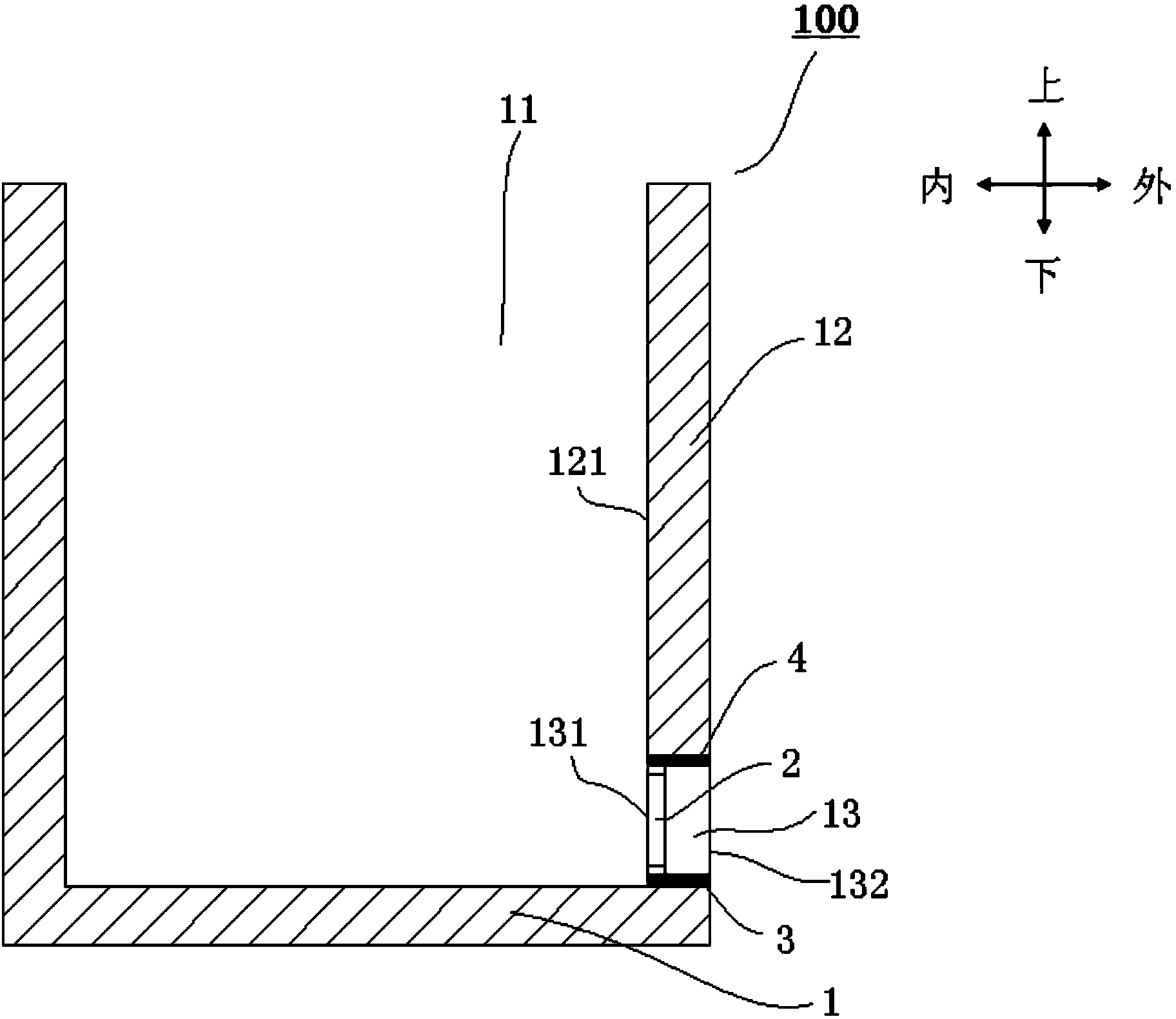

根据本实用新型实施例的垃圾仓包括：仓体和箅子，所述仓体内形成用于容纳垃圾的容纳腔，所述仓体的侧壁的下部设有沿所述侧壁的厚度方向贯穿所述侧壁的与所述仓体内部连通的排液通孔，所述排液通孔具有入口和出口，所述箅子设在所述排液通孔内且邻近所述入口。
根据本实用新型实施例的垃圾仓渗沥液排出装置，不易堵塞，便于检修。
优选地，所述箅子的面向所述容纳腔的表面与所述仓体的侧壁的内壁面平齐，避免了垃圾在排液通孔内堆积堵塞排液孔。
优选地，所述排液通孔的内壁上设有沿所述排液通孔的轴向延伸的第一导轨和第二导轨，所述第一导轨和第二导轨彼此相对设置，所述箅子沿所述第一导轨和所述第二导轨可滑动以从所述排液通孔内抽出所述箅子以及将所述箅子推入所述排液通孔内。
优选地，所述排液通孔为方形孔。
优选地，所述第一导轨设在所述排液通孔的底壁上，所述第二导轨设在所述排液通孔的顶壁上。
优选地，所述排液通孔的轴向正交于所述仓体的侧壁。
优选地，所述仓体为水泥仓体。
本实用新型的附加方面和优点将在下面的描述中部分给出，部分将从下面的描述中变得明显，或通过本实用新型的实践了解到。
