申请日2014.11.25
公开(公告)日2015.03.25
IPC分类号C02F9/02
摘要
本发明涉及一种用于处理生物废水的循环结构，包括蓄水罐，蓄水罐连接着全自动砂滤装置、全自动碳滤装置、全自动超滤装置。本发明通过分别设有用于普通区管路循环的纯化水罐Ⅰ、用于洁净区管路循环的纯化水罐Ⅱ，避免了普通区与洁净的循环用同一纯化水罐内的水;本发明通过在用于洁净区设备和管路循环用的纯化水罐Ⅱ上设用于洁净区循环水用的洁净送水管、回水管，洁净送水管上设置有阀门，回水管上设置有旁通管，旁通管上设置有水质测试装置，回水管上旁通管的两端分别设置有阀门Ⅰ、阀门Ⅱ，旁通管上水质测试装置前设置有阀门Ⅲ，克服了现有的纯化水的制备、循环系统易导致洁净区的的管路污染，进而影响到产品的质量的问题。
权利要求书

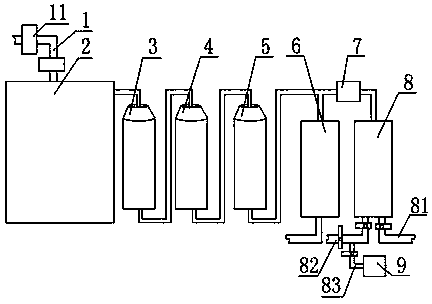

1.一种用于处理生物废水的循环结构，包括蓄水罐(2)，与蓄水罐(2)连接自来水进管(1)，蓄水罐(2)依次连接着全自动砂滤装置(3)、全自动碳滤装置(4)、全自动超滤装置(5)，其特征在于，所述全自动超滤装置(5)连接着用于普通区循环水的纯化水罐Ⅰ(6)、用于洁净区循环水的纯化水罐Ⅱ(8)，纯化水罐Ⅰ(6)上设置有用于普通循环水的普通送水管，纯化水罐Ⅱ(8)上设置有用于洁净区循环水的洁净送水管(81)、回水管(82)，洁净送水管(81)上设置有阀门，回水管(82)上设置有旁通管(83)，旁通管(83)上设置有水质测试装置(9)，回水管(82)上旁通管(83)的两端分别设置有阀门Ⅰ、阀门Ⅱ，旁通管(83)上水质测试装置(9)前设置有阀门Ⅲ。
2.根据权利要求1所述的一种用于处理生物废水的循环结构，其特征在于，所述纯化水罐Ⅱ(8)的进水端设置有反渗透装置(7)。
3.根据权利要求1或2所述的一种用于处理生物废水的循环结构，其特征在于，所述蓄水罐(2)内设置有液位感应装置、自来水进管(1)上设置有有控制器控制的电磁阀。
4.根据权利要求1或2所述的一种用于处理生物废水的循环结构，其特征在于，所述自来水进管(1)上设置有过滤装置(11)。
说明书
一种用于处理生物废水的循环结构
技术领域
本发明涉及纯化水制备领域，具体地，涉及一种用于处理生物废水的循环结构。
背景技术
在疫苗或生物制剂等制药工厂、研究所、利用细胞培养的制药工厂、食品工厂或是研究所、血液制剂工厂等在实验以及生产过程中会使用大量的纯化水，例如用于生产管路的循环、清洗设备以及实验装置、配液等等，因此，纯化水的制备以及循环系统成为生物制药行业不可或缺的装置。生物制药行业对于纯化水的要求很高，一般都需要经过多级过滤，而且所制备的纯化水的用途很多，要用到生产线的不同阶段或流程，一般分为普通区和洁净区两大类，不同的阶段或流程对纯化水的要求也不一致，如何保证纯化水的正常供应又能确保纯化水的质量是纯化水制备、循环工艺人员必须考虑的因素，现有的纯化水的制备、循环系统易导致洁净区的的管路污染，进而影响到产品的质量。
发明内容
本发明所要解决的技术问题是提供一种用于处理生物废水的循环结构，以克服现有的纯化水的制备、循环系统易导致洁净区的的管路污染，进而影响到产品的质量的问题。
本发明解决上述问题所采用的技术方案是：一种用于处理生物废水的循环结构，包括蓄水罐，与蓄水罐连接自来水进管，蓄水罐依次连接着全自动砂滤装置、全自动碳滤装置、全自动超滤装置，全自动超滤装置连接着用于普通区循环水的纯化水罐Ⅰ、用于洁净区循环水的纯化水罐Ⅱ，纯化水罐Ⅰ上设置有用于普通循环水的普通送水管，纯化水罐Ⅱ上设置有用于洁净区循环水的洁净送水管、回水管，洁净送水管上设置有阀门，回水管上设置有旁通管，旁通管上设置有水质测试装置，回水管上旁通管的两端分别设置有阀门Ⅰ、阀门Ⅱ，旁通管上水质测试装置前设置有阀门Ⅲ。现有的纯化水的制备、循环系统主要包括蓄水装置和过滤装置，过滤后的水直接输送到纯化水罐，同一个纯化水罐内的纯化水既用普通区的设备管路循环系统，又用于洁净区的设备和管路的循环系统，而普通区和洁净区的水质要求有区别，洁净区对纯化水的要求较高且敏感，因此，纯化水在输送到洁净区循环时必须经过检测水质，如此，现有的纯化水的制备、循环系统易导致洁净区的的管路污染，进而影响到产品的质量，本发明分别设置有用于普通区设备和管路循环的纯化水罐Ⅰ、用于洁净区设备和管路循环的纯化水罐Ⅱ，避免了普通区与洁净的循环用同一纯化水罐内的水，且本发明在纯化水罐Ⅱ的纯化水罐Ⅱ上设置有用于洁净区循环水的洁净送水管、回水管，洁净送水管上设置有阀门，回水管上设置有旁通管，旁通管上设置有水质测试装置，回水管上旁通管的两端分别设置有阀门Ⅰ、阀门Ⅱ，旁通管上水质测试装置前设置有阀门Ⅲ，先关闭阀门、阀门Ⅲ，开启阀门Ⅰ使纯化水罐Ⅱ内的纯化水经回水管流入到旁通管上设置的水质测试装置，若是水质检测不符合输送到洁净区的要求，则关闭阀门Ⅲ，开启阀门Ⅱ，纯化水罐Ⅱ内的纯化水回送到蓄水罐，若是水质符合洁净区的要求，则关闭阀门Ⅰ，开启阀门，使纯化水罐Ⅱ内的纯化水输送到洁净区内的设备和管路的循环使用，如此，本发明克服了现有的纯化水的制备、循环系统易导致洁净区的的管路污染，进而影响到产品的质量的问题。
进一步地，纯化水罐Ⅱ的进水端设置有反渗透装置。反渗透装置的设置能进一步的提高输送到纯化水罐Ⅱ的纯化水的水质。
进一步地，蓄水罐内设置有液位感应装置、自来水进管上设置有有控制器控制的电磁阀。液位感应装置能自动感应到蓄水罐内的水位，若是水位到达设定的最大值则电磁阀关闭，若是水位达到设定的最小值则启动电磁阀，电磁阀有控制器控制，无需人工操纵，提高了工作效率。
进一步地，自来水进管上设置有过滤装置。过滤装置对自来水进行初步过滤，避免较大分悬浮物和颗粒进入到管道进而影响到到纯化水的过滤效果。
综上，本发明的有益效果是：
1、本发明通过分别设置有用于普通区设备和管路循环的纯化水罐Ⅰ、用于洁净区设备和管路循环的纯化水罐Ⅱ，避免了普通区与洁净的循环用同一纯化水罐内的水。
2、本发明通过在用于洁净区设备和管路循环的纯化水罐Ⅱ上设置用于洁净区循环水的洁净送水管、回水管，洁净送水管上设置有阀门，回水管上设置有旁通管，旁通管上设置有水质测试装置，回水管上旁通管的两端分别设置有阀门Ⅰ、阀门Ⅱ，旁通管上水质测试装置前设置有阀门Ⅲ，克服了现有的纯化水的制备、循环系统易导致洁净区的的管路污染，进而影响到产品的质量的问题。
3、本发明通过在蓄水罐内设置有液位感应装置、自来水进管上设置有有控制器控制的电磁阀，能有效的控制蓄水罐内的水位，避免水位过高或过低。
