申请日2014.12.15
公开(公告)日2015.07.01
IPC分类号F24H9/00
摘要
本实用新型公开了一种液体加热器及其废水盒结构,液体加热器的废水盒结构包括:外壳,外壳上设有废水盒定位孔和围绕废水盒定位孔且向下延伸的外壳环形竖筋;底盖,所述底盖安装在所述外壳的底部,所述底盖上设有围绕所述废水盒定位孔且向上延伸的底盖环形竖筋,所述底盖环形竖筋的最高点高于所述外壳环形竖筋的最低点且所述底盖环形竖筋和所述外壳环形竖筋在水平方向上间隔开设置;废水盒,所述废水盒设在所述外壳内,所述废水盒配合在废水盒定位孔内且支撑在所述底盖上;密封圈,所述密封圈被夹持在所述外壳环形竖筋和所述底盖环形竖筋之间。根据本实用新型实施例的液体加热器的废水盒结构的外形美观,能够有效避免因漏水而引起漏电的危险。

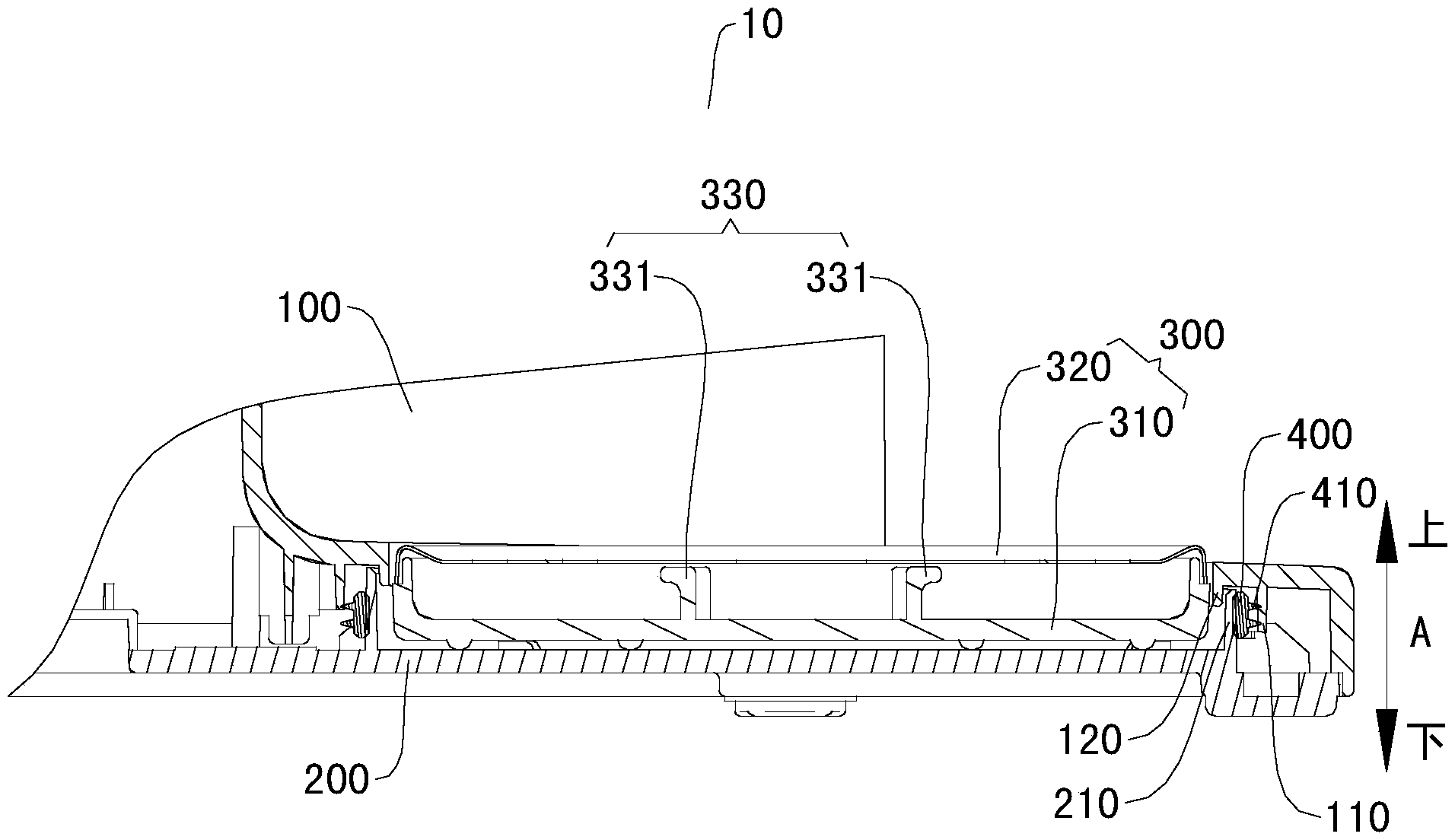

摘要附图

权利要求书
1.一种液体加热器的废水盒结构,其特征在于,包括:
外壳,所述外壳上设有废水盒定位孔和围绕所述废水盒定位孔且向下延伸的外壳环形竖筋;
底盖,所述底盖安装在所述外壳的底部,所述底盖上设有围绕所述废水盒定位孔且向上延伸的底盖环形竖筋,所述底盖环形竖筋的最高点高于所述外壳环形竖筋的最低点且所述底盖环形竖筋和所述外壳环形竖筋在水平方向上间隔开设置;
废水盒,所述废水盒设在所述外壳内,所述废水盒配合在废水盒定位孔内且支撑在所述底盖上;
密封圈,所述密封圈被夹持在所述外壳环形竖筋和所述底盖环形竖筋之间。
2.根据权利要求1所述的液体加热器的废水盒结构,其特征在于,所述外壳上设有围绕所述废水盒定位孔且向下延伸的下翻边,所述废水盒的外周壁面贴合在所述下翻边的内周面上。
3.根据权利要求2所述的液体加热器的废水盒结构,其特征在于,所述下翻边位于所述外壳环形竖筋的内侧,所述底盖环形竖筋位于所述外壳环形竖筋和所述下翻边之间。
4.根据权利要求1所述的液体加热器的废水盒结构,其特征在于,所述密封圈的外周面上设有沿所述密封圈的外周面的周向延伸的环形伸出筋。
5.根据权利要求4所述的液体加热器的废水盒结构,其特征在于,所述伸出筋为多个且沿所述密封圈的轴向间隔开地设在所述密封圈的外周面上。
6.根据权利要求1所述的液体加热器的废水盒结构,其特征在于,所述废水盒包括:
盒体,所述盒体配合在所述废水盒定位孔内且支撑在所述底盖上;
盖板,所述盖板封盖在所述盒体上且所述盖板上设有漏水孔。
7.根据权利要求6所述的液体加热器的废水盒结构,其特征在于,所述盒体的内底面上设有提手。
8.根据权利要求7所述的液体加热器的废水盒结构,其特征在于,所述提手包括两个横截面为倒L形的抓取肢,两个所述抓取肢以所述盒体的中心轴线为对称轴对称设置。
9.根据权利要求6所述的液体加热器的废水盒结构,其特征在于,所述盖板为不锈钢件。
10.一种液体加热器,其特征在于,包括根据权利要求1-9中任一项所述的液体加热器的废水盒结构。
说明书
液体加热器及其废水盒结构
技术领域
本实用新型涉及电器制造技术领域,具体而言,涉及一种液体加热器的废水盒结构和 具有所述液体加热器的废水盒结构的液体加热器。
背景技术
相关技术中液体加热器,如饮水机等,废水盒设置在底盖上,不仅影响外观,而且废 水盒内的水容易溢出至底盖,造成漏电的危险。
实用新型内容
本实用新型旨在至少在一定程度上解决相关技术中的上述技术问题之一。为此,本实 用新型提出一种液体加热器的废水盒结构,该液体加热器的废水盒结构的外形美观,能够 有效避免因漏水而引起漏电的危险。
本实用新型还提出一种具有所述液体加热器的废水盒结构的液体加热器。
为实现上述目的,根据本实用新型的第一方面提出一种液体加热器的废水盒结构,所 述液体加热器的废水盒结构包括:外壳,所述外壳上设有废水盒定位孔和围绕所述废水盒 定位孔且向下延伸的外壳环形竖筋;底盖,所述底盖安装在所述外壳的底部,所述底盖上 设有围绕所述废水盒定位孔且向上延伸的底盖环形竖筋,所述底盖环形竖筋的最高点高于 所述外壳环形竖筋的最低点且所述底盖环形竖筋和所述外壳环形竖筋在水平方向上间隔开 设置;废水盒,所述废水盒设在所述外壳内,所述废水盒配合在废水盒定位孔内且支撑在 所述底盖上;密封圈,所述密封圈被夹持在所述外壳环形竖筋和所述底盖环形竖筋之间。
根据本实用新型的液体加热器的废水盒结构的外形美观,能够有效避免因漏水而引起 漏电的危险。
另外,根据本实用新型的液体加热器的废水盒结构还可以具有如下附加的技术特征:
所述外壳上设有围绕所述废水盒定位孔且向下延伸的下翻边,所述废水盒的外周壁面 贴合在所述下翻边的内周面上。
所述下翻边位于所述外壳环形竖筋的内侧,所述底盖环形竖筋位于所述外壳环形竖筋 和所述下翻边之间。
所述密封圈的外周面上设有沿所述密封圈的外周面的周向延伸的环形伸出筋。
所述伸出筋为多个且沿所述密封圈的轴向间隔开地设在所述密封圈的外周面上。
所述废水盒包括:盒体,所述盒体配合在所述废水盒定位孔内且支撑在所述底盖上; 盖板,所述盖板封盖在所述盒体上且所述盖板上设有漏水孔。
所述盒体的内底面上设有提手。
所述提手包括两个横截面为倒L形的抓取肢,两个所述抓取肢以所述盒体的中心轴线 为对称轴对称设置。
所述盖板为不锈钢件。
根据本实用新型的第二方面提出一种液体加热器,所述液体加热器包括根据本实用新 型的第一方面所述的液体加热器的废水盒结构。
根据本实用新型的液体加热器具有外形美观、安全性高等优点。
