申请日2014.11.20
公开(公告)日2015.04.29
IPC分类号C02F11/00
摘要

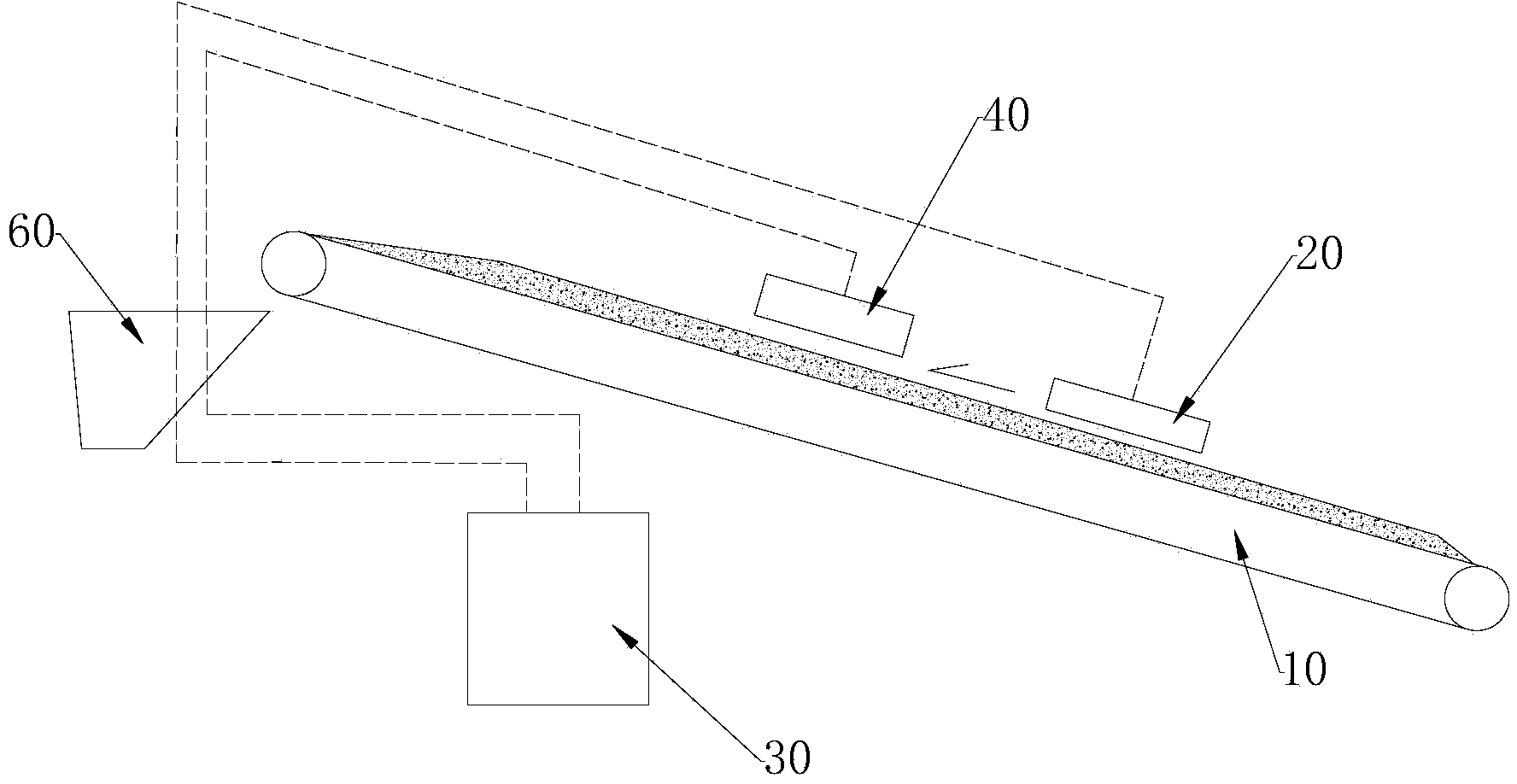

本实用新型公开了一种电磁式污泥内导磁金属杂物清除装置，包括皮带输送机(10)、金属探测仪(20)、电磁铁吸盘(40)和配电控制柜(30)，所述皮带输送机(10)的皮带的正上方通过支架固定安装有金属探测仪(20)和电磁铁吸盘(40)，所述皮带输送机(10)将污泥从右端输送至左端，所述金属探测仪(20)位于电磁铁吸盘(40)的右侧，所述皮带输送机(10)、金属探测仪(20)和电磁铁吸盘(40)均与配电控制柜(30)电连接。本装置能够清除脱水污泥中的导磁金属杂物，避免损坏后续污泥处理设备。
权利要求书
1.一种电磁式污泥内导磁金属杂物清除装置，其特征在于，包括皮带输送 机(10)、金属探测仪(20)、电磁铁吸盘(40)和配电控制柜(30)，所述皮带 输送机(10)的皮带的正上方通过支架固定安装有金属探测仪(20)和电磁铁 吸盘(40)，所述皮带输送机(10)将污泥从右端输送至左端，所述金属探测仪 (20)位于电磁铁吸盘(40)的右侧，所述皮带输送机(10)、金属探测仪(20) 和电磁铁吸盘(40)均与配电控制柜(30)电连接。
2.根据权利要求1所述的电磁式污泥内导磁金属杂物清除装置，其特征在 于，所述皮带输送机(10)从右到左向上倾斜，污泥处理设备的进泥口(60) 位于皮带输送机(10)的左端下方。
3.根据权利要求2所述的电磁式污泥内导磁金属杂物清除装置，其特征在 于，所述支架呈向下开口的门框形，支架的下端固定安装在皮带输送机(10) 的安装架上。
4.根据权利要求3所述的电磁式污泥内导磁金属杂物清除装置，其特征在 于，所述支架或者皮带输送机(10)的安装架上还固定安装有声光报警器，所 述声光报警器与配电控制柜(30)电连接。
5.根据权利要求4所述的电磁式污泥内导磁金属杂物清除装置，其特征在 于，所述电磁铁吸盘(40)包括本体(41)，所述本体(41)内固定设置有线圈 (42)，所述线圈(42)内套设有铁芯(43)，所述铁芯(43)的一端固定连接 有极掌(44)，所述极掌(44)与本体(41)固定连接;所述本体(41)内开设 有孔(45)，所述孔(45)分别与第一空腔(46)与第二空腔(47)相连通，所 述孔(45)内设置有推杆(48)，所述推杆(48)包括不同直径的两段;所述推 杆(48)上套设有复位弹簧(49)，所述复位弹簧(49)位于第一空腔(46)内， 所述推杆(48)的顶端通过螺纹固定连接有限位螺母(50)，所述限位螺母(50) 位于第二空腔(47)内，所述推杆(48)的底部固定连接有平板(51)，所述平 板(51)采用非磁性钢制作，所述本体(41)的顶部环形均匀固定连接有吊耳 (52)，所述第一空腔(46)与第二空腔(47)之间设置有隔板(53)，复位弹 簧(49)的一端压在隔板上，另一端压在推杆(48)的台阶上，所述隔板(53) 上开设的孔的直径小于限位螺母(50)的直径,所述限位螺母(50)的底部设置 有缓冲垫(54)。
6.根据权利要求5所述的电磁式污泥内导磁金属杂物清除装置，其特征在 于，所述金属探测仪包括传感器L1、传感器L2、振荡器、高放、检波、低放电 路和执行器，传感器L1通过支架固定安装在皮带输送机的皮带上侧，传感器 L1检测到的电流变化值经由高放、检波、低放电路构成的放大通道后输入放大 器IC10，放大器IC10驱动执行器工作，传感器L2放在皮带输送机的皮带下 侧，具有独自的振荡器、高放、检波、低放电路，传感器L2信号经由高放、检 波、低放电路构成的放大通道后再经放大器IC11输出驱动场效应管V10，场效 应管V10和电阻R30分压后输出，控制放大器IC10输入电压大小;传感器L2 是直径10厘米的圆环形状的线圈，在距输送皮带下表面5厘米处平行放置， 并且放置在传感器L1的前方;传感器L1放大通道的输出端经过二极管D21、 D22构成正负相检波电路，并把检测到的信号分成两路，二极管D21通道送入 放大器IC8，放大器IC8输出给放大器IC10;二极管D22通道送入放大器IC9， 放大器IC9输出控制场效应管V9栅极，场效应管V9和电阻R30分压后输出 控制放大器IC10输入电压大小。
说明书
电磁式污泥内导磁金属杂物清除装置
技术领域
本实用新型涉及污泥处理领域，尤其涉及一种用于清除污泥内导磁金属的 电磁式污泥清除装置。
背景技术
随着工农业和城市化迅速发展，水体环境状况急剧恶化，河道、湖泊淤积 引发了一系列环境隐患。近年政府投入大量资金对河道、湖泊底泥进行清淤， 环保清淤是通过对水下污染底泥的疏挖，以期彻底地清除底泥中所含的污染沉 积物，从而达到控制污染水体的内源。清理出来的污泥需要使用污泥处理设备 进行处理，但是由于脱水后的污泥在存储和转运以及设备维修过程中会混入的 导磁性金属杂物(因绝大多数非导磁金属都属于贵金属，一般不会轻易当作垃 圾遗弃到污泥当中)，当混有导磁金属的污泥进入污泥处理设备后会对机械造 成损坏，引发机械故障。
实用新型内容
本实用新型目的是提供一种电磁式污泥内导磁金属杂物清除装置，能够清 除脱水污泥中的导磁金属杂物，避免损坏后续污泥处理设备。
本实用新型解决技术问题采用如下技术方案：一种电磁式污泥内导磁金属 杂物清除装置，包括皮带输送机、金属探测仪、电磁铁吸盘和配电控制柜，所 述皮带输送机的皮带的正上方通过支架固定安装有金属探测仪和电磁铁吸盘， 所述皮带输送机将污泥从右端输送至左端，所述金属探测仪位于电磁铁吸盘的 右侧，所述皮带输送机、金属探测仪和电磁铁吸盘均与配电控制柜电连接。
可选的，所述皮带输送机从右到左向上倾斜，污泥处理设备的进泥口位于 皮带输送机的左端下方。
可选的，所述支架呈向下开口的门框形，支架的下端固定安装在皮带输送 机的安装架上。
可选的，所述支架或者皮带输送机的安装架上还固定安装有声光报警器， 所述声光报警器与配电控制柜电连接。
可选的，所述电磁铁吸盘包括本体，所述本体内固定设置有线圈，所述线 圈内套设有铁芯，所述铁芯的一端固定连接有极掌，所述极掌与本体固定连接; 所述本体内开设有孔，所述孔分别与第一空腔与第二空腔相连通，所述孔内设 置有推杆，所述推杆包括不同直径的两段;所述推杆上套设有复位弹簧，所述 复位弹簧位于第一空腔内，所述推杆的顶端通过螺纹固定连接有限位螺母，所 述限位螺母位于第二空腔内，所述推杆的底部固定连接有平板，所述平板采用 非磁性钢制作，所述本体的顶部环形均匀固定连接有吊耳，所述第一空腔与第 二空腔之间设置有隔板，复位弹簧的一端压在隔板上，另一端压在推杆的台阶 上，所述隔板上开设的孔的直径小于限位螺母的直径,所述限位螺母的底部设置 有缓冲垫。
可选的，所述金属探测仪包括传感器L1、传感器L2、振荡器、高放、检波、 低放电路和执行器，传感器L1通过支架固定安装在皮带输送机的皮带上侧， 传感器L1检测到的电流变化值经由高放、检波、低放电路构成的放大通道后 输入放大器IC10，放大器IC10驱动执行器工作，传感器L2放在皮带输送机 的皮带下侧，具有独自的振荡器、高放、检波、低放电路，传感器L2信号经由 高放、检波、低放电路构成的放大通道后再经放大器IC11输出驱动场效应管 V10，场效应管V10和电阻R30分压后输出，控制放大器IC10输入电压大小; 传感器L2是直径10厘米的圆环形状的线圈，在距输送皮带下表面5厘米处平 行放置，并且放置在传感器L1的前方;传感器L1放大通道的输出端经过二极 管D21、D22构成正负相检波电路，并把检测到的信号分成两路，二极管D21通 道送入放大器IC8，放大器IC8输出给放大器IC10;二极管D22通道送入放 大器IC9，放大器IC9输出控制场效应管V9栅极，场效应管V9和电阻R30 分压后输出控制放大器IC10输入电压大小。
本实用新型具有如下有益效果：本装置将金属探测仪安装在皮带输送机上 方的合理高度支架上，当监测到隐藏在脱水污泥内的导磁金属杂物时，触发同 样安装在传送皮带上方、位于探测仪位置之后的电磁铁吸盘动作，电磁铁吸盘 吸附导磁金属杂物，从而最大程度上杜绝导磁类金属杂物进入处理设备后造成 的设备故障。
