申请日2014.11.19
公开(公告)日2015.03.25
IPC分类号C02F9/02; C02F1/44; B01D61/08
摘要

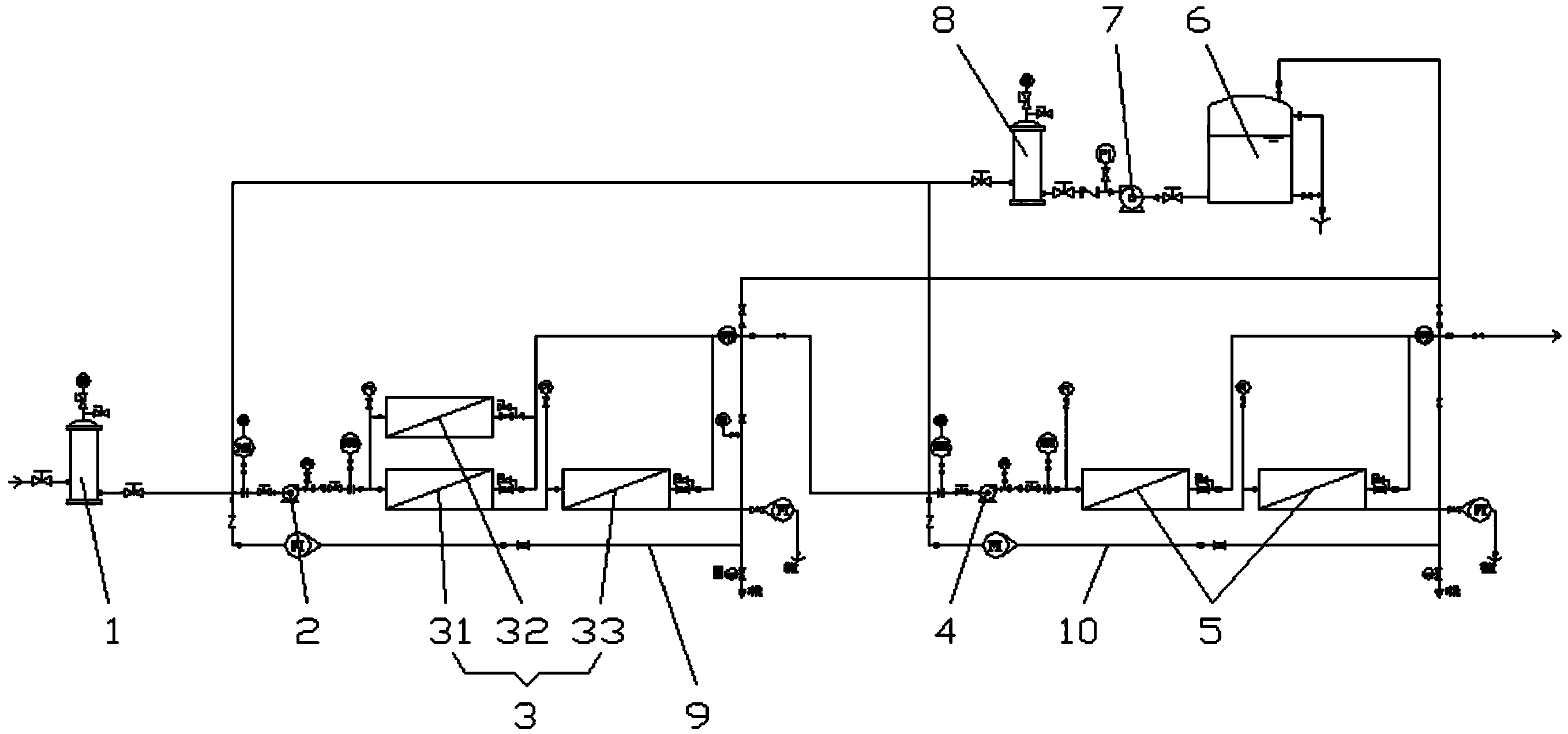

本发明公开了一种带反冲洗功能的两级反渗透水处理装置，包括保安过滤器、一级高压泵、一级反渗透系统、二级高压泵和二级反渗透系统，还包括清洗系统，所述清洗系统包括清洗箱、清洗泵和清洗过滤器，所述清洗过滤器的出水端分别与一级高压泵和二级高压泵的进水端连接，所述一级反渗透系统和二级反渗透系统的出水端分别与清洗箱连接。需要对反渗透系统进行清洗时，清洗系统工作，清洗泵将清洗箱中的清洗液泵出，经清洗过滤器处理后分别送入一级反渗透系统和二级反渗透系统，一级反渗透系统和二级反渗透系统流出的清洗液再流回清洗箱，形成循环冲洗，从而可方便的对水处理系统进行清洗维护，避免反渗透系统结垢，保证其长期可靠运行。
权利要求书
1.一种带反冲洗功能的两级反渗透水处理装置，其特征在于：包括沿水流 方向依次连接的保安过滤器、一级高压泵、一级反渗透系统、二级高压泵和 二级反渗透系统，还包括清洗系统，所述清洗系统包括沿水流方向依次连接 的清洗箱、清洗泵和清洗过滤器，所述清洗过滤器的出水端分别与一级高压 泵和二级高压泵的进水端连接，所述一级反渗透系统和二级反渗透系统的出 水端分别与清洗箱连接。
2.根据权利要求1所述的带反冲洗功能的两级反渗透水处理装置，其特征 在于：所述清洗系统还包括连接一级反渗透系统出水端和一级高压泵进水端 的第一循环管道、以及连接二级反渗透系统的出水端和二级高压泵进水端的 第二循环管道。
3.根据权利要求1所述的带反冲洗功能的两级反渗透水处理装置，其特征 在于：所述一级反渗透系统包括第一反渗透膜滤芯、第二反渗透膜滤芯和第 三反渗透膜滤芯，所述第一反渗透膜滤芯和第二反渗透膜滤芯的进水端和一 级高压泵的出水端连接，所述第一反渗透膜滤芯和第二反渗透膜滤芯的的纯 水出口和二级高压泵的进水端连接，所述第一反渗透膜滤芯和第二反渗透膜 滤芯的的污水出口和第三反渗透膜滤芯的进水端连接，所述第三反渗透膜滤 芯的纯水出口和二级高压泵的进水端连接。
说明书
带反冲洗功能的两级反渗透水处理装置
技术领域
本发明涉及一种水处理设备，特别涉及一种带反冲洗功能的两级反渗透水处 理装置。
背景技术
现有的反渗透水处理系统，不具有自冲洗功能，使得反渗透膜在长期使用 过程中容易出现结垢，导致反渗透膜的过滤性能降低，纯水回收率降低。
发明内容
有鉴于此，本发明的目的是提供一种带反冲洗功能的两级反渗透水处理装 置，以解决反渗透系统在长期使用中出现结垢的问题。
本发明带反冲洗功能的两级反渗透水处理装置，包括沿水流方向依次连接 的保安过滤器、一级高压泵、一级反渗透系统、二级高压泵和二级反渗透系 统，还包括清洗系统，所述清洗系统包括沿水流方向依次连接的清洗箱、清 洗泵和清洗过滤器，所述清洗过滤器的出水端分别与一级高压泵和二级高压 泵的进水端连接，所述一级反渗透系统和二级反渗透系统的出水端分别与清 洗箱连接。
进一步，所述清洗系统还包括连接一级反渗透系统出水端和一级高压泵进 水端的第一循环管道、以及连接二级反渗透系统的出水端和二级高压泵进水 端的第二循环管道。
进一步，所述一级反渗透系统包括第一反渗透膜滤芯、第二反渗透膜滤芯 和第三反渗透膜滤芯，所述第一反渗透膜滤芯和第二反渗透膜滤芯的进水端 和一级高压泵的出水端连接，所述第一反渗透膜滤芯和第二反渗透膜滤芯的 的纯水出口和二级高压泵的进水端连接，所述第一反渗透膜滤芯和第二反渗 透膜滤芯的的污水出口和第三反渗透膜滤芯的进水端连接，所述第三反渗透 膜滤芯的纯水出口和二级高压泵的进水端连接。
本发明的有益效果：
本发明带反冲洗功能的两级反渗透水处理装置，在一级反渗透系统和二级 反渗透系统正常运行时，清洗系统不工作，清洗系统管道上的阀门关闭;需要 对反渗透系统进行清洗时，清洗系统工作，清洗泵将清洗箱中的清洗液泵出， 经清洗过滤器处理后分别送入一级反渗透系统和二级反渗透系统，一级反渗 透系统和二级反渗透系统流出的清洗液再流回清洗箱，形成循环冲洗，从而 可方便的对水处理系统进行清洗维护，避免反渗透系统结垢，保证其长期可 靠运行。
