申请日2014.08.12
公开(公告)日2015.02.04
IPC分类号B01F7/18
摘要

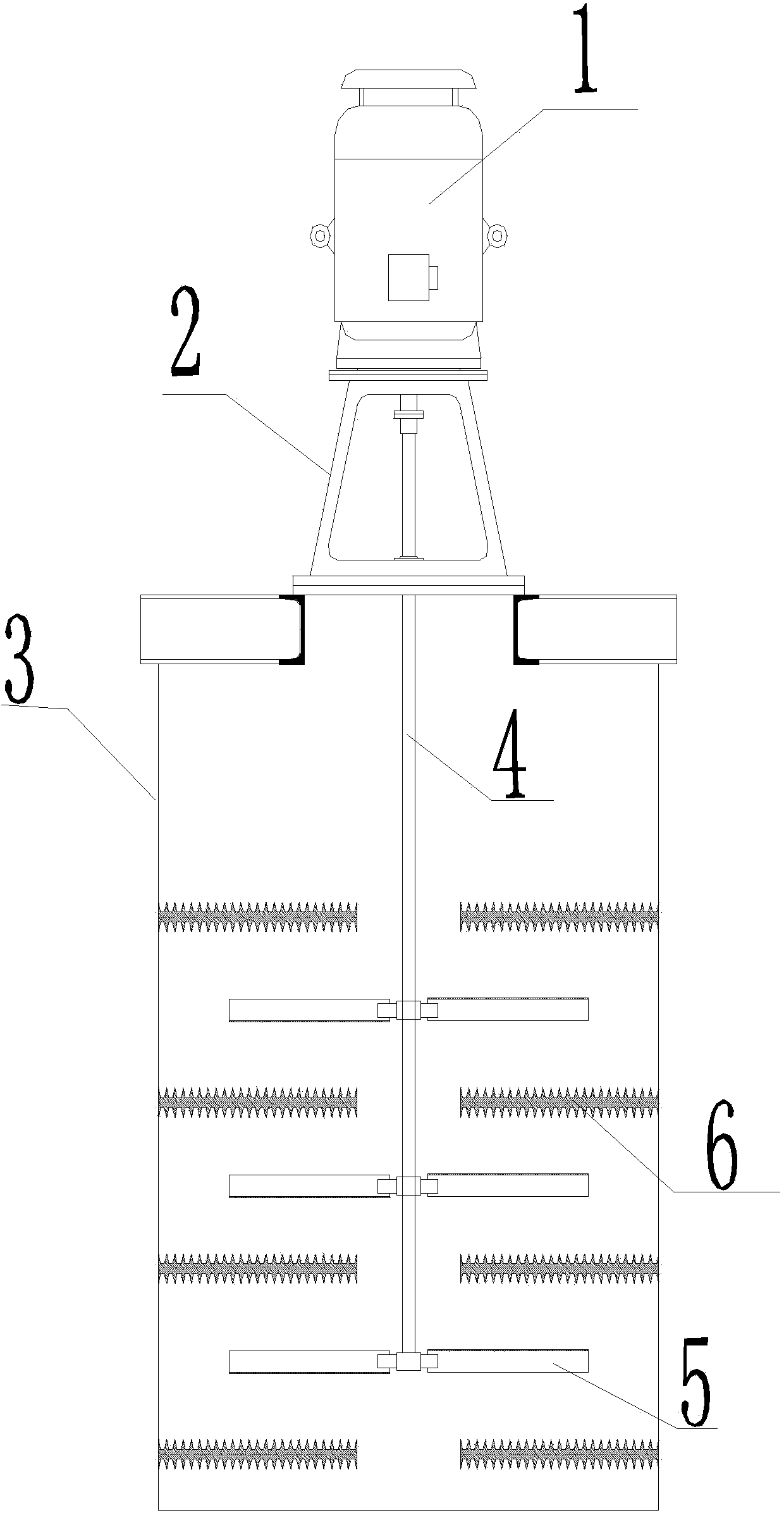

本实用新型涉及一种缩短时间的污泥药剂混合搅拌器。包括：动力装置，机架，搅拌罐体，搅拌轴，叶片和剪切固定板，其中，动力装置安装在机架的顶部，机架连接搅拌罐体，搅拌轴一端与动力装置相连接，搅拌轴另一端伸入到搅拌罐体的内部，多个叶片以每两个叶片为一组间隔安装在搅拌轴上，多个剪切固定板以每两个剪切固定板为一组间隔安装在搅拌罐体的内壁上。
权利要求书
1.一种污泥药剂混合搅拌器，其特征在于，包括：动力装置，机架，搅拌罐体，搅拌轴，叶片和剪切固定板，其中，动力装置安装在机架的顶部，机架连接搅拌罐体，搅拌轴一端与动力装置相连接，搅拌轴另一端伸入到搅拌罐体的内部，多个叶片以每两个叶片为一组间隔安装在搅拌轴上，多个剪切固定板以每两个剪切固定板为一组间隔安装在搅拌罐体的内壁上。
2.根据权利要求1所述的污泥药剂混合搅拌器，其特征在于：所述搅拌罐体的顶部是部分开口的，机架安装在搅拌罐体的顶部开口位置的边缘上，机架盖住了搅拌罐体的顶部开口。
3.根据权利要求1所述的污泥药剂混合搅拌器，其特征在于：一组内的两个剪切固定板分别安装在搅拌罐体的内壁两侧相对的位置上。
说明书
污泥药剂混合搅拌器
技术领域
本实用新型涉及机械领域，尤其涉及一种污泥药剂混合搅拌器。
背景技术
目前，因污泥为粘性(黏性)团絮状，与液体(固体)药剂混合搅拌过程中，污泥团絮状很难裂开，普通搅拌只能使团絮状污泥在液体中来回滚动不发生分裂，与液体(固体)药剂需很长时间才能搅拌均匀。
有鉴于上述的缺陷，本设计人，积极加以研究创新，以期创设一种新型结构的污泥药剂混合搅拌器，使其更具有产业上的利用价值。
实用新型内容
为解决上述技术问题，本实用新型的目的是提供一种缩短时间的污泥药剂混合搅拌器。
本实用新型的污泥药剂混合搅拌器，包括：动力装置，机架，搅拌罐体，搅拌轴，叶片和剪切固定板，其中，动力装置安装在机架的顶部，机架连接搅拌罐体，搅拌轴一端与动力装置相连接，搅拌轴另一端伸入到搅拌罐体的内部，多个叶片以每两个叶片为一组间隔安装在搅拌轴上，多个剪切固定板以每两个剪切固定板为一组间隔安装在搅拌罐体的内壁上。
进一步的，所述搅拌罐体的顶部是部分开口的，机架安装在搅拌罐体的顶部开口位置的边缘上，机架盖住了搅拌罐体的顶部开口。
进一步的，一组内的两个剪切固定板分别安装在搅拌罐体的内壁两侧相对的位置上。
借由上述方案，本实用新型至少具有以下优点：
本实用新型将团絮状污泥分裂，可以缩短搅拌时间，从而达到混合效果。
上述说明仅是本实用新型技术方案的概述，为了能够更清楚了解本实用新型的技术手段，并可依照说明书的内容予以实施，以下以本实用新型的较佳实施例并配合附图详细说明如后。
