申请日2014.06.24
公开(公告)日2014.12.03
IPC分类号C02F7/00
摘要
本实用新型涉及一种曝气效果系统，尤其涉及一种净水处理中的曝气效果系统，适用于净水处理。包括进水管、循环泵和文丘里射流器，所述的进水管的一端与循环泵通过接入管相连通，所述的循环泵与文丘里射流器相连通，所述的文丘里射流器中设有气动球阀，所述的文丘里射流器与进水管的另一端相连通。净水处理中的曝气效果系统结构紧凑，提高操作效率。

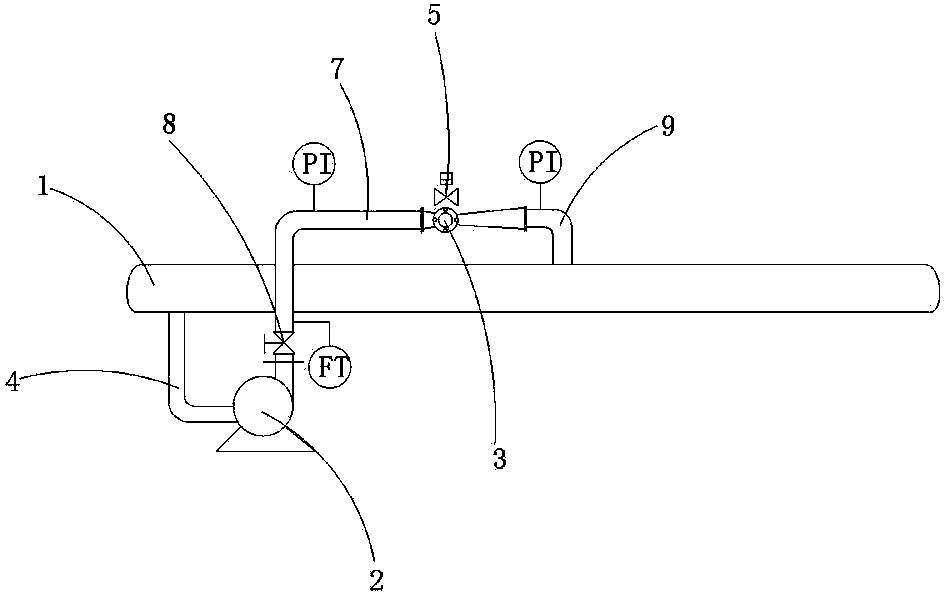

摘要附图
权利要求书
1.一种净水处理中的曝气效果系统，其特征在于：包括进水管(1)、循环泵(2)和文丘里射流器(3)，所述的进水管(1)的一端与循环泵(2)通过接入管(4)相连通，所述的循环泵(2)与文丘里射流器(3)相连通，所述的文丘里射流器(3)中设有气动球阀(5)，所述的文丘里射流器(3)与进水管(1)的另一端相连通。
2.根据权利要求1所述的净水处理中的曝气效果系统，其特征在于：所述的循环泵(2)与文丘里射流器(3)间通过调节管(7)相连通，所述的调节管(7)中设有调节阀(8)，所述的文丘里射流器(3)与进水管(1)间通过连通管(9)相连通。
说明书
净水处理中的曝气效果系统
技术领域
本实用新型涉及一种曝气效果系统，尤其涉及一种净水处理中的曝气效果系统，适用于净水处理。
背景技术
现有技术对于生产好的瓶体，一般通过调节水流速度进行清洗，但这样的清洗效果一般，达不到理想的效果。
中国专利201310341147.2 ，公开一种可在线清洗的曝气系统，用于污水处理行业。其包括设置有自闭微孔的膜片，所述膜片为管形，在管形膜片内设置有可左右往复运动的拉绳，拉绳上固定安装有可对膜片进行清洗的毛刷。结构复杂，处理效果不理想。
实用新型内容
本实用新型主要是解决现有技术中存在的不足，提供一种结构紧凑，便于安装，使用成本相对较低，具备较高的处理效果的净水处理中的曝气效果系统。
本实用新型的上述技术问题主要是通过下述技术方案得以解决的：
一种净水处理中的曝气效果系统，包括进水管、循环泵和文丘里射流器，所述的进水管的一端与循环泵通过接入管相连通，所述的循环泵与文丘里射流器相连通，所述的文丘里射流器中设有气动球阀，所述的文丘里射流器与进水管的另一端相连通。
作为优选，所述的循环泵与文丘里射流器间通过调节管相连通，所述的调节管中设有调节阀，所述的文丘里射流器与进水管间通过连通管相连通。
此结构体积小，操作简便，使用效果出色，能起到很好的净化效果，为后续提供了更好的操作。
工作原理：当管道在进水时，循环泵从进水管下方进入循环泵，循环泵出口通过调节阀控制进入射流器流量;
水流通过文丘里射流器时流速增大，在内部形成负压，空气通过打开的两个气动球阀被吸入文丘里射流器，在水流中形成微小气泡，气水混合物从上方进入管道达到曝气效果。
因此，本实用新型的净水处理中的曝气效果系统，结构紧凑，提高操作效率。
