申请日2010.02.09
公开(公告)日2010.11.03
IPC分类号C02F3/06; C02F3/10
摘要
本实用新型提供一种生物接触氧化工艺的地埋式污水处理设备，包括上支架网格(8)，下支架网格(9)，尼龙绳(12)，用带有出水孔的隔板分为前端含弹性立体填料(6)的水解酸化分部(1)、中间含弹性立体填料(6)的生物接触氧化主体分部(3)、后端沉淀分部(4)的箱体(5)，其特征是弹性立体填料(6)用长方体模块(10)结构填充，且弹性立体材料(6)通过尼龙绳(12)固定在上、下支架网格(8、9)，上支架网格(8)置于箱体(5)内上方侧壁焊接的角钢上。通过该结构可在箱体(5)外从其上的人孔(2)清理尼龙绳(12)断裂造成的堵塞，且维修过程简单可行，延长使用寿命且实现不间断处理污水的能力。

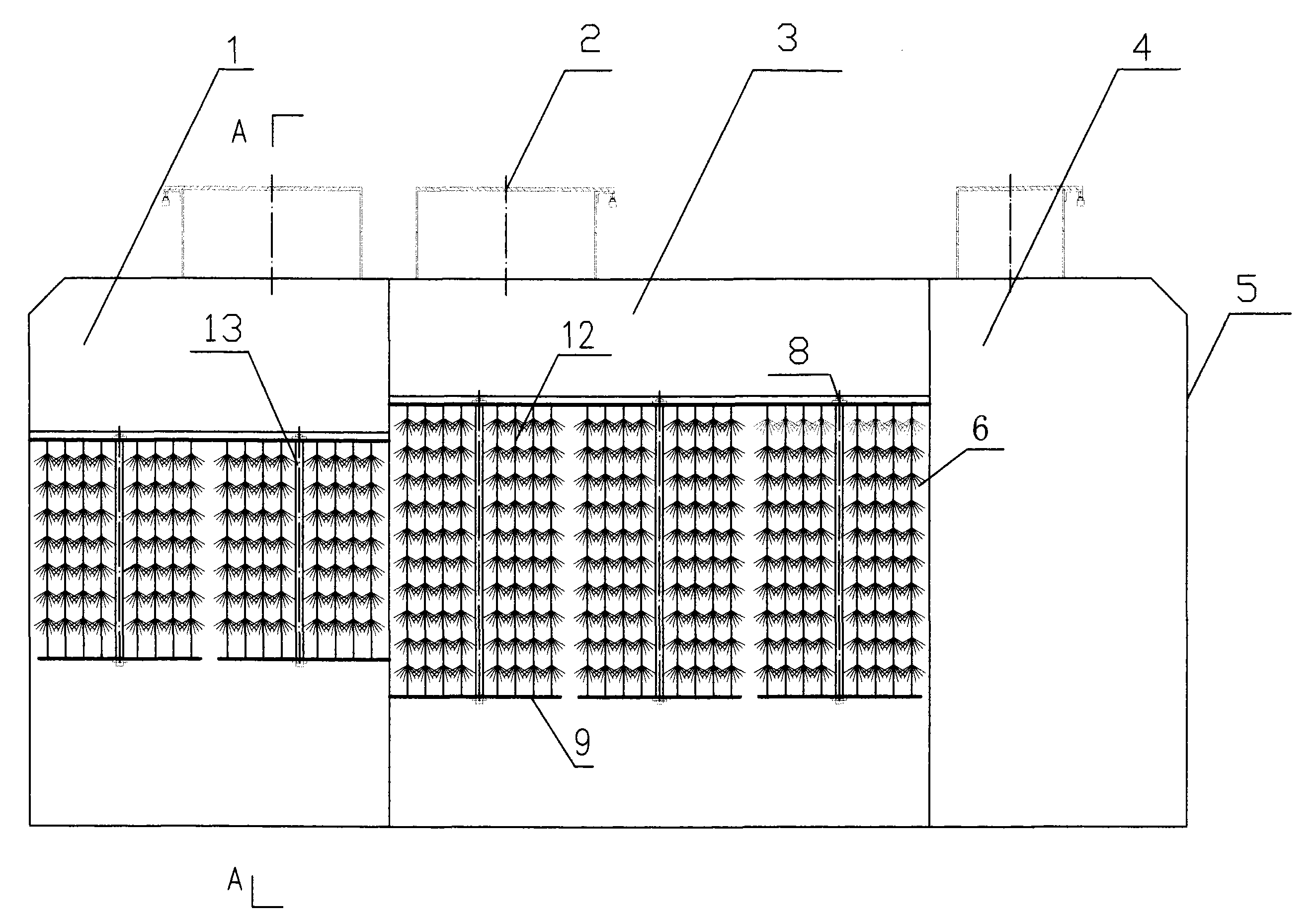

摘要附图
权利要求书
1.一种生物接触氧化工艺的地埋式污水处理设备，包括上支架网格(8)，下支架网格(9)，尼龙绳(12)，用隔板分为前端含有弹性立体填料(6)的水解酸化分部(1)、中间含有弹性立体填料(6)的生物接触氧化主体分部(3)、后端的沉淀分部(4)且上部带有人孔(2)的箱体(5)，其特征在于：所述水解酸化分部(1)和所述生物接触氧化主体分部(3)内部由多组长方体模块(10)组成，每组所述长方体模块(10)由所述弹性立体填料(6)、所述上支架网格(8)、所述下支架网格(9)、所述尼龙绳(12)和连接杆(13)构成;
每组所述长方体模块(10)中的所述弹性立体填料(6)上部和下部用所述尼龙绳(12)分别悬绑固定于所述上支架网格(8)、所述下支架网格(9)上，所述上支架网格(8)和下支架网格(9)由长方形网格构成，所述上支架网格(8)放置于所述箱体(5)内部上方侧壁焊接的角钢(7)上，所述下支架网格(9)悬空，由所述上支架网格(8)、所述下支架网格(9)、所述尼龙绳(12)、所述弹性立体填料(6)构成的长方体内部中央用连接杆(13)相连;
所述箱体(5)上方的所述人孔(2)长度大于每组所述长方体模块(10)长度。
说明书
一种生物接触氧化工艺的地埋式污水处理设备
技术领域
本实用新型涉及一种污水处理设备，具体是一种用于宾馆、学校、住宅小区、高速公路、铁路以及牲畜加工厂、鲜奶加工厂的生物接触氧化工艺的地埋式污水处理设备。
背景技术
目前市场上普遍使用的地埋式污水处理设备是采用生物接触氧化工艺的地埋式污水处理设备，其结构为箱体结构，内部分为前端水解酸化分部，中间为生物接触氧化主体分部，后端为沉淀分部，其三个分部之间由隔板分隔，箱体内部填充污泥用于培养菌种实现生物接触氧化功能活性，水解酸化分部和生物接触氧化主体分部内用尼龙绳悬绑固定弹性立体填料于支架上，弹性立体填料借助生物接触氧化功能实现去污作用，而支架采用钢筋与箱体焊接。该结构的缺点在于尼龙绳断裂时，弹性立体填料堵塞设备，导致检修时必须抽干净箱体内部的污水，操作人员才能通过箱体上方的人孔进入箱体重新悬挂固定填料，另外箱体内部残留大量有毒有害气体，维修时必须保证箱体内部通风良好，维修完毕后还需重新在箱体内植入污泥培养菌种，使得维修过程复杂、不能实现不间断处理污水的能力。且支架的钢筋与箱体容易出现一次性焊死情况，虽留有人孔，但维修人员无法进入箱体内部，只能将设备处于报废状态，无法修复。
发明内容
本实用新型的目的是克服背景技术的不足，提供一种生物接触氧化工艺的地埋式污水处理设备。该污水处理设备采用弹性立体材料填充模块化结构，使得设备维修方便，延长其使用寿命，实现了不间断处理污水的能力。
本实用新型的技术方案是：一种生物接触氧化工艺的地埋式污水处理设备，包括上支架网格，下支架网格，尼龙绳，用隔板分为前端含有弹性立体填料的水解酸化分部、中间含有弹性立体填料的生物接触氧化主体分部、后端的沉淀分部且上方开有人孔的箱体，其特征是所述水解酸化分部和所述生物接触氧化主体分部内部由多组长方体模块组成，每组所述长方体模块由所述弹性立体填料、所述上支架网格、所述下支架网格、所述尼龙绳和连接杆构成;每组所述长方体模块中的所述弹性立体填料上部和下部用所述尼龙绳分别悬绑固定于所述上支架网格、所述下支架网格上，所述上支架网格和下支架网格由长方形网格构成，所述上支架网格放置于箱体内部上方侧壁焊接的角钢之上，所述下支架网格悬空，由所述上支架网格、所述下支架网格、所述尼龙绳、所述弹性立体填料构成的长方体内部中央用连接杆相连;所述箱体上方的所述人孔长度大于每组所述长方体模块的长度。将生物接触氧化工艺的地埋式污水处理设备的内部弹性立体填料使用长方体模块，当尼龙绳断裂时，无需抽干净箱体内部的污水，操作人员也无需通过箱体上方的人孔进入箱体重新悬挂固定填料，且无需重新在箱内植入污泥培养菌种，从而设备维修方便、延长了使用寿命且实现了不间断处理污水的能力。
