申请日2014.10.31
公开(公告)日2015.03.25
IPC分类号C02F1/00
摘要
本实用新型公开了一种自动化水处理设备，储水罐通过冲洗管路和进水管路分别与泵站和配置罐相连通，所述冲洗管路上设置有第一阀门，所述进水管路上设置有第二阀门，所述水处理剂储存罐通过水处理剂进入管路与配置罐相连通，所述水处理剂进入管路设置有第三阀门，所述配置罐通过第一混合液进入管路与所述泵站相连通，所述第一混合液进入管路设置有第五阀门，所述泵站通过第二混合液进入管路与待水处理设备相连通。本实用新型，无需将待水处理的设备拆卸，即可完成水处理工作，减少了人力投入，提高了效率，且操作简单，无需专业培训即可完成操作，满足了用户的使用需求，便于在产业上进行推广。
权利要求书

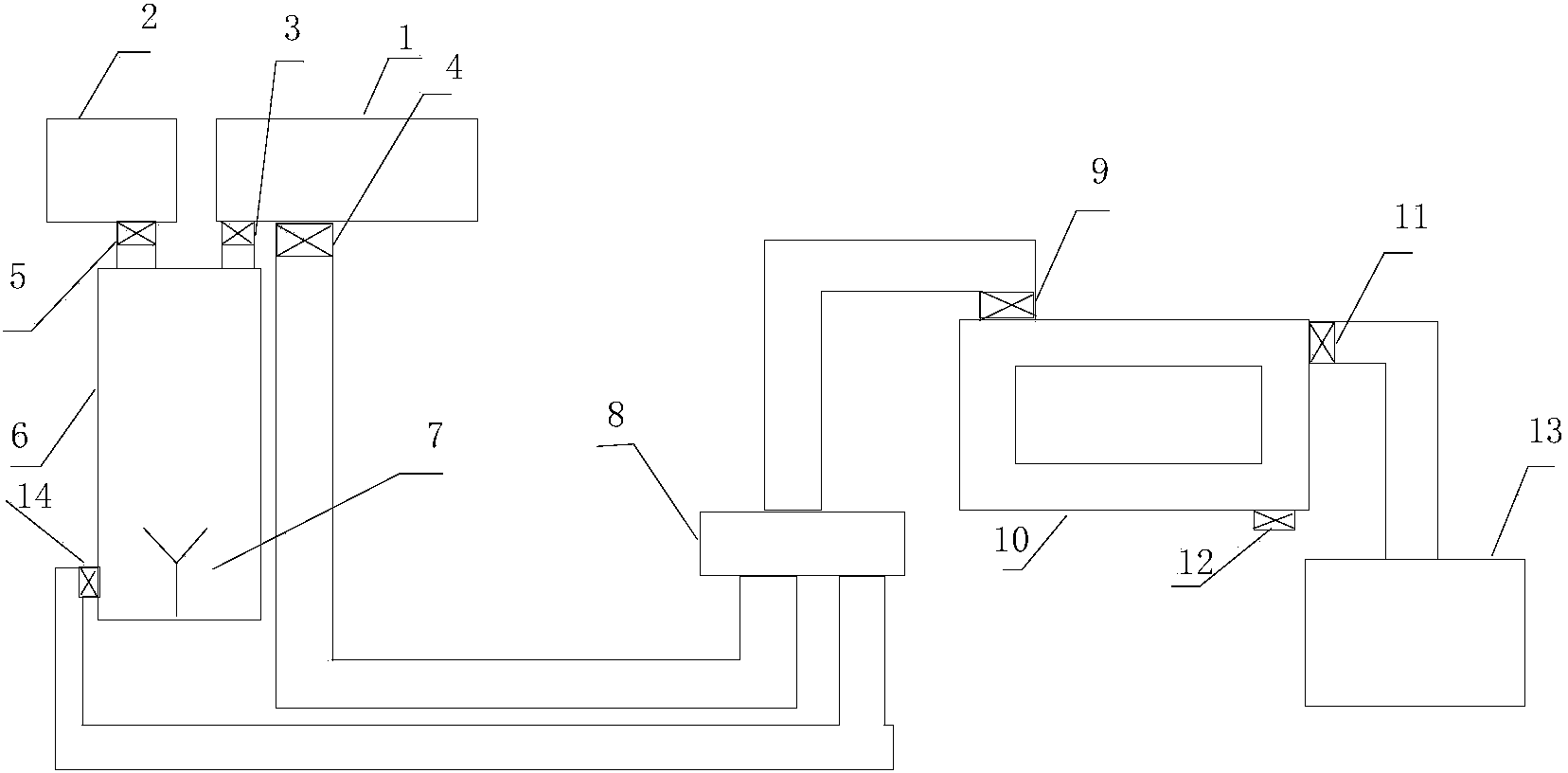

1.一种自动化水处理设备，其特征在于，所述设备包括储水罐、水处理剂 储存罐、配置罐、泵站，所述储水罐用于存放水处理所用的水，其通过冲洗管 路和进水管路分别与泵站和配置罐相连通，所述冲洗管路上设置有第一阀门， 所述进水管路上设置有第二阀门，所述水处理剂储存罐用于存放水处理剂原液， 其通过水处理剂进入管路与配置罐相连通，所述水处理剂进入管路设置有第三 阀门，所述配置罐用于配置用于水处理的混合液，其内部设置有搅拌器，所述 配置罐通过第一混合液进入管路与所述泵站相连通，所述第一混合液进入管路 设置有第五阀门，所述泵站通过第二混合液进入管路与待水处理设备相连通， 所述第二混合液进入管路设置有第六阀门，所述待水处理设备设置有排污口。
2.根据权利要求1所述的自动化水处理设备，其特征在于，所述第一阀门、 第二阀门、第三阀门、第五阀门、第六阀门、第七阀门均为电磁阀均与PLC控 制器连接，所述搅拌器、泵站与PLC控制器连接，所述第一阀门、第二阀门、 第三阀门上部均设置有流量计，所述流量计与PLC控制器连接。
3.根据权利要求1所述的自动化水处理设备，其特征在于，所述待水处理 设备通过水质采样管路与水质采样机构相连接，所述水质采样结构与PLC控制 器相连接。
说明书
自动化水处理设备
技术领域
本实用新型属于水循环系统及管道水处理技术领域，尤其涉及一种自动化 水处理设备。
背景技术
目前的储罐、空调管道的水处理，一般利用人工手工操作，需要将设备和 输送管道拆卸下来，水处理消毒后重新装上。这种水处理消毒工艺存在的问题 是：1)拆卸和安装设备劳动强度大，耗费工时，设备易损坏，降低了设备的使 用效率;2)在重新装配的过程中存在二次污染的风险。
发明内容
本实用新型的目的是提供一种自动化水处理设备，以解决现有技术中存在 的上述技术问题。
为了实现本实用新型的目的，本实用新型提供了一种自动化水处理设备， 所述设备包括储水罐、水处理剂储存罐、配置罐、泵站，所述储水罐用于存放 水处理所用的水，其通过冲洗管路和进水管路分别与泵站和配置罐相连通，所 述冲洗管路上设置有第一阀门，所述进水管路上设置有第二阀门，所述水处理 剂储存罐用于存放水处理剂原液，其通过水处理剂进入管路与配置罐相连通， 所述水处理剂进入管路设置有第三阀门，所述配置罐用于配置用于水处理的混 合液，其内部设置有搅拌器，所述配置罐通过第一混合液进入管路与所述泵站 相连通，所述第一混合液进入管路设置有第五阀门，所述泵站通过第二混合液 进入管路与待水处理设备相连通，所述第二混合液进入管路设置有第六阀门， 所述待水处理设备设置有排污口。
本实用新型，与现有技术相比，无需将待水处理的设备拆卸，即可完成水 处理工作，减少了人力投入，提高了效率，且操作简单，无需专业培训即可完 成操作，满足了用户的使用需求，便于在产业上进行推广。
