申请日2014.06.23
公开(公告)日2014.11.05
IPC分类号G01N1/10
摘要
本实用新型公开了一种定量工业污水采样器，包括瓶体，所述瓶体设置有瓶盖，所述瓶盖设置有进水管，所述进水管的第一端显露于所述瓶盖外部，所述进水管的第二端设置有浮子并置于所述瓶盖内侧，所述浮子与所述进水管第二端的管壁铰接，所述浮子与所述进水管铰接的一端设置有管塞，所述瓶体的侧壁设置有透明的观察窗，所述瓶体的底部设置有排水阀门。本实用新型在瓶体的瓶盖上设置了带浮子的进水管，可以定量采集水样，通过排水阀门可以排水水样，通过观察窗可以观察到瓶体的内部情况，使用十分方便，没有用到电力驱动装置，结构简单，制作成本低。

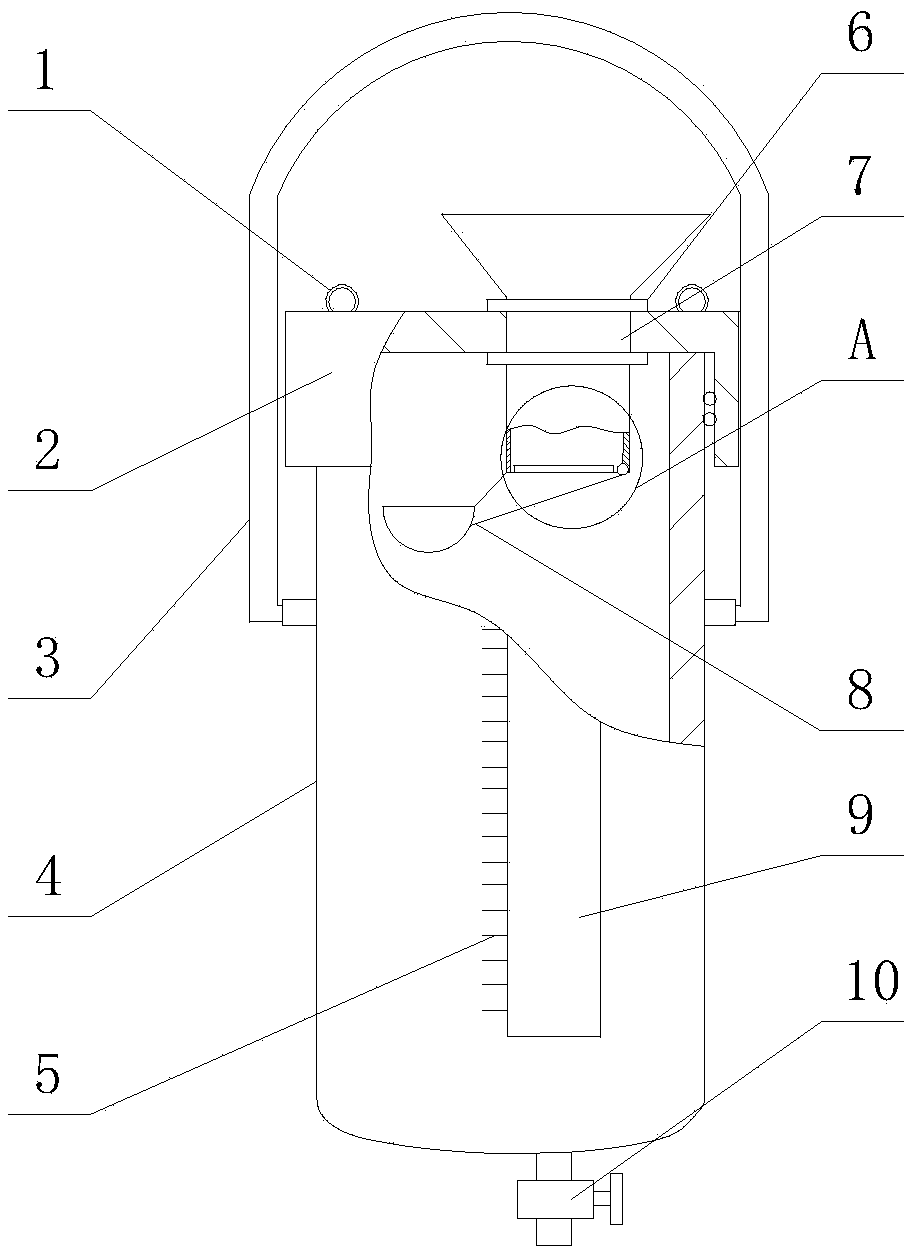

摘要附图
权利要求书
1.一种定量工业污水采样器，包括瓶体，所述瓶体设置有瓶盖，其特征在 于：所述瓶盖设置有进水管，所述进水管的第一端显露于所述瓶盖外部，所述 进水管的第二端设置有浮子并置于所述瓶盖内侧，所述浮子与所述进水管第二 端的管壁铰接，所述浮子与所述进水管铰接的一端设置有管塞，所述瓶体的侧 壁设置有透明的观察窗，所述瓶体的底部设置有排水阀门。
2.根据权利要求1所述的一种定量工业污水采样器，其特征在于：所述进 水管的第一端为喇叭形，所述进水管的最小管径为20～35mm。
3.根据权利要求1所述的一种定量工业污水采样器，其特征在于：所述浮 子为塑料材质。
4.根据权利要求1所述的一种定量工业污水采样器，其特征在于：所述进 水管与所述瓶盖的衔接处设置有密封圈。
5.根据权利要求1所述的一种定量工业污水采样器，其特征在于：所述瓶 盖外侧设置有拉环。
6.根据权利要求1所述的一种定量工业污水采样器，其特征在于：所述瓶 体还设置有刻度线，所述刻度线位于所述观察窗处。
7.根据权利要求1所述的一种定量工业污水采样器，其特征在于：所述瓶 体上设置有提手。
说明书
一种定量工业污水采样器
技术领域
本实用新型涉及到污水采样装置，尤其涉及一种定量工业污水采样器。
背景技术
现在大部分的江河湖泊都受到一定程度的污染，因此需要定期对其中的水 质进行检测，现在常用的污水采样器一部分采用高蠕动泵，并利用混合式步进 机驱动，结构复杂，制作成本高，另一部分就是利用普通的瓶子装取水样，但 是不能控制采集量，使用不方便。
实用新型内容
本实用新型的目的就在于为了解决上述问题而提供一种定量工业污水采样 器。
本实用新型通过以下技术方案来实现上述目的：
一种定量工业污水采样器，包括瓶体，所述瓶体设置有瓶盖，所述瓶盖设 置有进水管，所述进水管的第一端显露于所述瓶盖外部，所述进水管的第二端 设置有浮子并置于所述瓶盖内侧，所述浮子与所述进水管第二端的管壁铰接， 所述浮子与所述进水管铰接的一端设置有管塞，所述瓶体的侧壁设置有透明的 观察窗，所述瓶体的底部设置有排水阀门。
作为优选，所述进水管的第一端为喇叭形，所述进水管的最小管径为 20～35mm。
作为优选，所述浮子为塑料材质。
作为优选，所述进水管与所述瓶盖的衔接处设置有密封圈。
作为优选，所述瓶盖外侧设置有拉环。
作为优选，所述瓶体还设置有刻度线，所述刻度线位于所述观察窗处。
作为优选，所述瓶体上设置有提手。
本实用新型的有益效果在于：
本实用新型在瓶体的瓶盖上设置了带浮子的进水管，可以定量采集水样， 通过排水阀门可以排水水样，通过观察窗可以观察到瓶体的内部情况，使用十 分方便，没有用到电力驱动装置，结构简单，制作成本低。
