申请日2014.06.20
公开(公告)日2014.11.05
IPC分类号C02F101/16; C02F9/10
摘要
本实用新型提供了一种常压中和工艺硝酸铵装置氨氮废水的预处理系统，包括依次连接的工艺蒸汽处理塔、处理塔泵、干燥洗涤器槽、干燥洗涤器泵、一段蒸发器闪蒸罐、一段蒸发器换热器、一段蒸发器分离器、蒸发器冷凝器、常压贮槽及冷凝液泵，其特征在于所述工艺蒸汽处理塔还连接工艺蒸汽冷凝器、处理冷凝液槽及处理冷凝液泵;所述工艺蒸汽处理塔设置有在线PH计和电磁流量计。本实用新型通过将常压中和工艺硝酸铵装置产生的氨氮废水引入多孔硝酸铵装置的工艺蒸汽处理塔，作为工艺蒸汽处理塔洗涤剂使用，通过加酸处理将废水中的大部分氨转化为NH4NO3后，得到相对较高浓度的NH4NO3溶液返回多孔硝酸铵装置的一段蒸发器闪蒸罐进行回收，同时出此预处理系统的工艺蒸汽凝液氨氮含量可降低至5g/L以下，完全满足电渗析装置的进水要求。

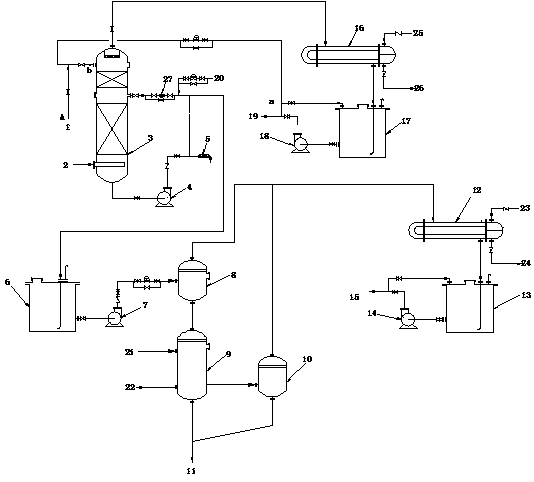

摘要附图
权利要求书
1.一种常压中和工艺硝酸铵装置氨氮废水的预处理系统，包括依次连接的工艺蒸汽处理塔、处理塔泵、干燥洗涤器槽、干燥洗涤器泵、一段蒸发器闪蒸罐、一段蒸发器换热器、一段蒸发器分离器、蒸发器冷凝器、常压贮槽及冷凝液泵，其特征在于所述工艺蒸汽处理塔还连接工艺蒸汽冷凝器、处理冷凝液槽及处理冷凝液泵。
2.根据权利要求1所述的一种常压中和工艺硝酸铵装置氨氮废水的预处理系统，其特征在于常压中和工艺硝酸铵装置产生的氨氮废水经配置管线，引入多孔硝酸铵装置的所述工艺蒸汽处理塔，代替原工艺蒸汽冷凝液作为工艺蒸汽处理塔洗涤剂使用。
3.根据权利要求1所述的一种常压中和工艺硝酸铵装置氨氮废水的预处理系统，其特征在于所述工艺蒸汽处理塔设置有在线PH计和电磁流量计。
说明书
一种常压中和工艺硝酸铵装置氨氮废水的预处理系统
技术领域
本实用新型涉及一种常压中和工艺硝酸铵装置废水的预处理系统，属于化工环保技术领域。
背景技术
近些年来，国家对安全环保工作提出了越来越高的要求，国家有关部门对安全环保工作的监管力度也越来越大。对企业来说，安全环保工作直接关乎企业利益和发展。废水处理是环保工作的一项重要内容，目前国内常压中和工艺的硝酸铵装置产生的氨氮废水很难得到有效处理，部分企业采用电渗析法处理氨氮废水取得了较好的效果。
电渗析装置的进水指标用电导率来标定，一般要求进入膜堆的原液电导率小于13000μs/cm。然而常压中和工艺产生的氨氮废水，由于NH3和NH4NO3含量高达40～50g/L，直接进入电渗析膜堆的原液电导率一般均在22000μs/cm以上，会造成极板发热严重、膜堆容易变形、处理效率下降等结果，并且电能消耗增大，膜堆的使用寿命大幅缩短。为进一步节能降耗，提高废水处理效率，减轻设备损耗，研究开发出此项废水预处理的技术方案。
实用新型内容
本实用新型的目的在于提供一种常压中和工艺硝酸铵装置氨氮废水的预处理系统，其突破了原有设计生产技术，将常压中和工艺产生的氨氮废水用作另一套加压中和工艺多孔硝酸铵装置工艺蒸汽处理塔的洗涤剂，通过联合上述多孔硝酸铵装置的其它部分设备将此氨氮废水中的大部分氨氮进行转化回收，以实现出此预处理系统的氨氮废水完全满足电渗析装置的进水要求。
为了实现上述目的，本实用新型的技术方案如下：
一种常压中和工艺硝酸铵装置氨氮废水的预处理系统，包括依次连接的工艺蒸汽处理塔、处理塔泵、干燥洗涤器槽、干燥洗涤器泵、一段蒸发器闪蒸罐、一段蒸发器换热器、一段蒸发器分离器、蒸发器冷凝器、常压贮槽及冷凝液泵，其特征在于所述工艺蒸汽处理塔还连接工艺蒸汽冷凝器、处理冷凝液槽及处理冷凝液泵。
在本实用新型的一个实施例中，其特征在于常压中和工艺硝酸铵装置产生的氨氮废水经配置管线，引入多孔硝酸铵装置的所述工艺蒸汽处理塔，代替原工艺蒸汽冷凝液作为工艺蒸汽处理塔洗涤剂使用。
在本实用新型的一个实施例中，其特征在于所述工艺蒸汽处理塔设置有在线PH计和电磁流量计。
本实用新型经过五年多的运行，结果证明处理效果非常显著。常压中和工艺硝酸铵装置产生的氨氮废水若不经过预处理而直接送往电渗析装置，进入膜堆的原液电导率一般均在22000μs/cm以上，每组膜堆的电流超过200A，极板发热严重，膜堆容易变形，寿命较短。而经过本实用新型预处理后，进入膜堆的原液电导率可以控制在10000μs/cm以下，电流基本在100A以下，膜堆实用寿命大大延长。
