申请日2014.06.20
公开(公告)日2014.11.26
IPC分类号C02F1/00
摘要
本实用新型提供一种用于污水处理的自动加药系统，其包括污水数据采集装置，用于实时采集污水的参数数据;药物投放控制装置，用于根据接收到预设控制信号控制投放入待处理污水中药物的数量;和计算机处理装置，分别与所述污水数据采集装置、药物投放控制装置连接，并根据接收到的污水的参数数据生成预设控制信号并发送所述预设控制信号至所述药物投放控制装置。本实用新型具有污水净化效率高、处理精度高和处理成本低的优点。

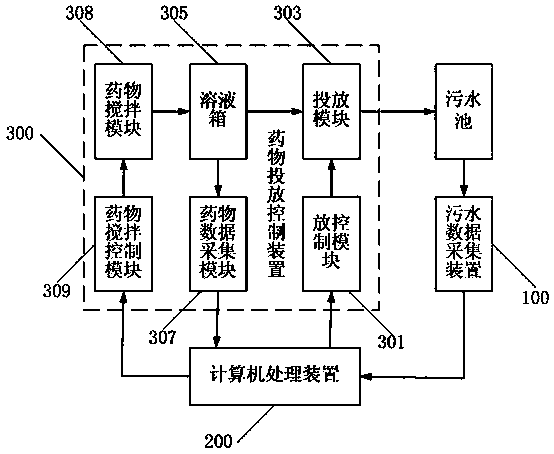

摘要附图
权利要求书
1.一种用于污水处理的自动加药系统，其特征在于，包括:
污水数据采集装置，用于实时采集污水的参数数据;
药物投放控制装置，用于根据接收到的预设控制信号控制投放入待处理污水中药物的数量;和
计算机处理装置，分别与所述污水数据采集装置、药物投放控制装置连接，并根据接收到的污水的参数数据生成预设药物投放控制信号并发送所述药物投放控制信号至所述药物投放控制装置。
2.根据权利要求1所述的自动加药系统，其特征在于，所述药物投放控制装置包括投放控制模块、投放模块和溶液箱，所述投放模块与所述溶液箱连接用于将所述溶液箱内的药物向待处理污水中投放，所述投放控制模块分别与所述投放模块、计算机处理装置连接，用于根据接收到的所述药物投放控制信号控制所述投放模块将所述溶液箱内的药物投放至待处理污水中。
3.根据权利要求2所述的自动加药系统，其特征在于，所述药物投放控制装置还包括药物数据采集模块，所述药物数据采集模块分别与所述溶液箱、计算机处理装置连接用于实时采集所述溶液箱内的药物浓度参数数据并发送至所述计算机处理装置。
4.根据权利要求2或3所述的自动加药系统，其特征在于，所述药物投放控制装置还包括药搅拌控制模块和药物搅拌模块，所述药物搅拌模块与所述溶液箱连接用于搅拌溶液箱内的药物，所述药物搅拌控制模块分别与所述药物搅拌模块、计算机处理装置连接用于接收所述计算机处理装置发出的搅拌控制指令控制搅拌模块对所述溶液箱内的药物进行搅拌。
说明书
用于污水处理的自动加药系统
技术领域
本实用新型涉及污水处理领域，特别是一种用于污水处理的自动加药系统。
背景技术
随着工业化程度的提高，对工业污水的排放有着严格的要求，即工业污水需要经过处理并且达到排放标准才可以进行排放。
现有技术的污水处理过程是：根据污水的水质情况，有目的地在污水中加入各类药物，以实现对污水中杂质的降解或凝结，实现污水的净化以达标排放。加药过程是整个污水处理过程的一个重要环节，在现有的处理技术中，加药工艺已经有了自动加药设备来完成，但这一设备也只能完成药物的稀释、搅拌及投放过程。药量基本上由操作人员根据经验和污水量主观判断决定，加药的时机也是由人工来决定的。这种现有技术的工业污水的加药过程中对污水的净化处理精度差且污水处理成本高。
为解决上述问题，业界急需一种污水处理精度高且处理成本低的加药系统。
实用新型内容
为了解决上述现有的技术问题，本实用新型提供一种污水处理精度高且处理成本低的用于污水处理的自动加药系统。
本实用新型为解决上述现有的技术问题，提供一种用于污水处理的自动加药系统，其包括:
污水数据采集装置，用于实时采集污水的参数数据;
药物投放控制装置，用于根据接收到的预设药物投放控制信号控制投放入待处理污水中药物的数量;和
计算机处理装置，分别与所述污水数据采集装置、药物投放控制装置连接，并根据接收到的污水的参数数据生成药物投放控制信号并发送所述药物投放控制信号至所述药物投放控制装置。
本实用新型更进一步的改进如下所述。
所述药物投放控制装置包括投放控制模块、投放模块和溶液箱，所述投放模块与所述溶液箱连接用于将所述溶液箱内的药物向待处理污水中投放，所述投放控制模块分别与所述投放模块、计算机处理装置连接，用于根据接收到的所述药物投放控制信号控制所述投放模块将所述溶液箱内的药物投放至待处理污水中。
所述药物投放控制装置还包括药物数据采集模块，所述药物数据采集模块分别与所述溶液箱、计算机处理装置连接用于实时采集所述溶液箱内的药物浓度参数数据并发送至所述计算机处理装置。
所述药物投放控制装置还包括药搅拌控制模块和药物搅拌模块，所述药物搅拌模块与所述溶液箱连接用于搅拌溶液箱内的药物，所述药物搅拌控制模块分别与所述药物搅拌模块、计算机处理装置连接用于接收所述计算机处理装置发出的搅拌控制指令控制搅拌模块对所述溶液箱内的药物进行搅拌。
相较于现有技术，本实用新型中通过设置计算处理装置分别与污水数据采集装置、药物投放控制装置连接，使得本实用新型用于污水处理的自动加药系统能够根据实时采集到的污水参数数据控制药物投放控制装置控制对待处理污水进行加药以实现自动化的污水处理，污水净化效率高且处理精度高，污水处理成本低。
