申请日2014.07.25
公开(公告)日2014.12.03
IPC分类号C02F9/14
摘要
一种三层滴滤池深度处理畜禽废水的方法，畜禽废水由离心机进料口进入，对不同密度的悬浮液进行沉降分层，分离出的污水进入滴滤池内;滴滤池内由旋转布水盘进行布水，先经生物环层对污水进行好氧处理，再经分子筛层对污水中的污染物质进行物理吸附及离子交换，通过砾石层再度处理及导水后，在沉淀层进行沉淀，经沉淀的污水在液压泵的作用下导入涡轮流筛滤净化池内;涡轮流筛滤净化池内由纳米级别O3气泡与紫外灭菌灯、半导体负载填料产生更多的羟基自由基·OH，增强O3氧化分解有机物，提高高级氧化效果，有效提高·OH产生率，完成处理过程。本发明还公开了实现上述方法的装置。
权利要求书

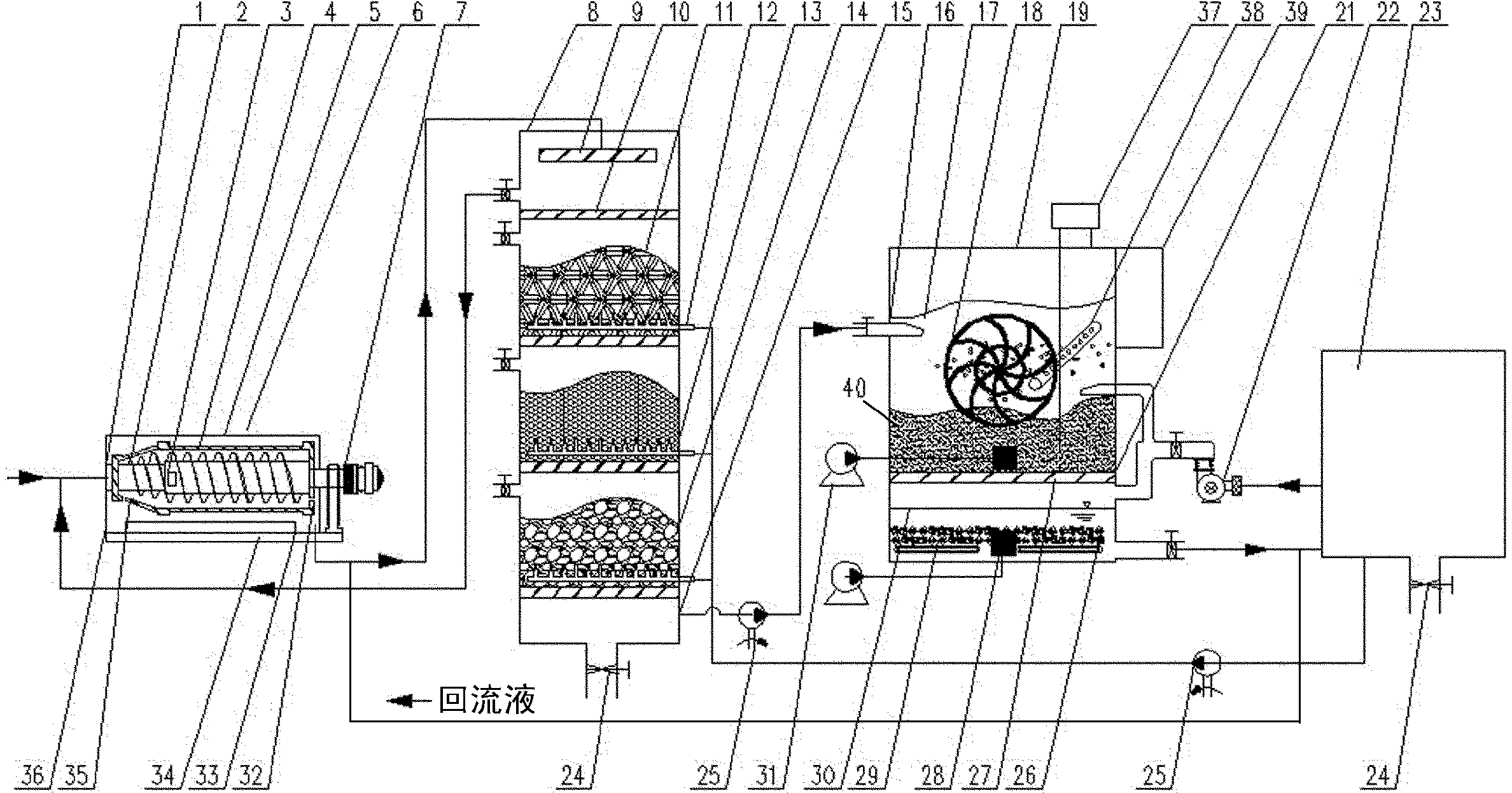

1.一种三层滴滤池深度处理畜禽废水的装置，其结构为：
一卧式螺旋卸料沉降离心机，对不同密度的悬浮液进行沉降分层，其 出水进入滴滤池内;
滴滤池内自上而下依次为旋转布水盘、生物环层、分子筛层、砾石层 和沉淀层，每层之间由多孔支撑板进行隔离;旋转布水盘布水至生物环层， 生物环层为滑石粉烧制而成的多孔、表面积大的生物载体;分子筛层填充 有网状结构的人工合成分子筛，对经过生物环层的污水中的污染物质进行 吸附及离子交换，砾石层再度处理后的污水在沉淀层进行沉淀处理，沉淀 池的出水口通过液压泵连接涡轮流筛滤净化池的缩口进水管;
转轮筛滤净化池内部由多孔板分为上、下两个部分;多孔板上方铺设 有复合填料，复合填料底部设置有连接纳米O3曝气机的纳米曝气头;复 合填料上方设置一涡轮，涡轮的一侧上方对应缩口进水管;涡轮的另一侧 下方设置有反冲洗管道，反冲洗管道的上方设有一曝气管，曝气管设有多 个细孔曝气孔，曝气孔垂直向上;曝气管上方设置有回流槽，转轮筛滤净 化池的上方安装有超声波发生仪;
多孔板的下方为储水箱，储水箱的内壁均匀负载一层非金属掺杂光催 化剂，底部安装有紫外灭菌灯，在紫外灭菌灯的空隙间设置连接纳米O3曝气机的纳米曝气头，由储水箱内的纳米曝气头间歇冲散复合填料上的致 密污物层，储水箱内部剩余空间填充有半导体负载填料;储水箱的出水口 通过一液压泵与出水池相连;
出水池通过反洗泵连接至转轮筛滤净化池的反冲洗管道;
出水池通过液压泵分别连接至滴滤池内的生物环层、分子筛层和砾石 层的反冲洗喷头。
2.根据权利要求1所述的装置，其中，卧式螺旋卸料沉降离心机由 离心机外壳、转鼓、螺旋盘片、差速器、轴承座和底座组成。
3.根据权利要求1所述的装置，其中，滴滤池内的旋转布水盘为设 置有多个环形凹槽的多孔板，在环形半径上设有多个通道使多个环形凹槽 之间相连，以保证布水效果。
4.根据权利要求1所述的装置，其中，砾石层内填充有粒径为 15mm-30mm的砾石。
5.根据权利要求1所述的装置，其中，多孔板是两层多孔板之间夹 杂一层钢纱网组成。
6.根据权利要求1所述的装置，其中，转轮筛滤净化池内铺设的复 合填料采用粒径为0.5-1.0mm的天然沸石分子筛以及锰砂，重量配比为 5:1。
7.利用权利要求1所述装置进行污水处理的方法，其过程是：
畜禽废水由离心机进料口进入，对不同密度的悬浮液进行沉降分层， 分离出的污水进入滴滤池内;
滴滤池内由旋转布水盘进行布水，先经生物环层对污水进行好氧处 理，再经分子筛层对污水中的污染物质进行物理吸附及离子交换，通过砾 石层再度处理及导水后，在沉淀层进行沉淀，经沉淀的污水在液压泵的作 用下导入涡轮流筛滤净化池内;
涡轮流筛滤净化池内由纳米级别O3气泡与紫外灭菌灯、半导体负载 填料产生更多的羟基自由基·OH，增强O3氧化分解有机物，提高高级氧化 效果，有效提高·OH产生率，完成处理过程;
涡轮流筛滤净化池的出水同时回流至滴滤池进水，调节水质并刺激处 理过程分泌次生物质，促进处理效率及速率。
8.根据要求7所述的方法，其中，涡轮流筛滤净化池内复合填料的纳 米曝气头进气为O2，用于清洁填料;储水箱的纳米曝气头与曝气管进气为 O3，用于高级氧化。
9.根据要求7所述的方法，其中，涡轮流筛滤净化池处理的出水作 为滴滤池和涡轮流筛滤净化池的反冲洗用水。
10.根据要求7所述的方法，其中，滴滤池内温度控制在25-35℃。
说明书
一种三层滴滤池深度处理畜禽废水的装置和方法
技术领域
本发明涉及一种去除畜禽废水中悬浮物、胶体、有机物、氮磷等污染 物的装置，更具体地涉及一种三层滴滤池深度处理畜禽废水的装置。
本发明还涉及利用上述装置处理畜禽废水的方法。
背景技术
随着人口的迅速增长、畜禽繁育和饲养技术科技的进步，集约化养殖 得以飞速发展，由此产生的畜禽养殖废水问题也越来越突出。未经处理的 畜禽废水中含有大量的悬浮颗粒物和胶体，导致污水透明度低、浊度高的 物理特性;同时其中含有大量的有机物以及N、P等营养物，污染负荷很 高，直接排放至江河湖库中可导致水体富营养化，还会使敏感的水生生物 逐渐死亡，严重时水体会发黑发臭，造成持久性有机污染。如未及时处理， 会逐渐深入地下，使地下水中硝态氮或亚硝态氮浓度增高，溶解氧含量减 少，水体中有毒成分倍增，导致水体水质恶化，故需寻找一种快速、切实 有效的方法在养殖产业末端对废水进行深度处理，以减轻经济蓬勃发展对 环境、自然带来的负面影响。
发明内容
本发明的目的在于提供一种三层滴滤池深度处理畜禽废水的装置。
本发明的又一目的在于提供利用上述装置处理畜禽废水的方法。
为实现上述目的，本发明提供的三层滴滤池深度处理畜禽废水的装 置，其结构为：
一卧式螺旋卸料沉降离心机，对不同密度的悬浮液进行沉降分层，其 出水进入滴滤池内;
滴滤池内自上而下依次为旋转布水盘、生物环层、分子筛层、砾石层 和沉淀层，每层之间由多孔支撑板进行隔离;旋转布水盘布水至生物环层， 生物环层为滑石粉烧制而成的多孔、表面积大的生物载体;分子筛层填充 有网状结构的人工合成分子筛，对经过生物环层的污水中的污染物质进行 吸附及离子交换，砾石层再度处理后的污水在沉淀层进行沉淀处理，沉淀 池的出水口通过液压泵连接涡轮流筛滤净化池的缩口进水管;
转轮筛滤净化池内部由多孔板分为上、下两个部分;多孔板上方铺设 有复合填料，复合填料底部设置有连接纳米O3曝气机的纳米曝气头;复 合填料上方设置一涡轮，涡轮的一侧上方对应缩口进水管;涡轮的另一侧 下方设置有反冲洗管道，反冲洗管道的上方设有一曝气管，曝气管设有多 个细孔曝气孔，曝气孔垂直向上;曝气管上方设置有回流槽，转轮筛滤净 化池的上方安装有超声波发生仪;
多孔板的下方为储水箱，储水箱的内壁均匀负载一层非金属掺杂光催 化剂，底部安装有紫外灭菌灯，在紫外灭菌灯的空隙间设置连接纳米O3曝气机的纳米曝气头，由储水箱内的纳米曝气头间歇冲散复合填料上的致 密污物层，储水箱内部剩余空间填充有半导体负载填料;储水箱的出水口 通过一液压泵与出水池相连;
出水池通过反洗泵连接至转轮筛滤净化池的反冲洗管道;
出水池通过液压泵分别连接至滴滤池内的生物环层、分子筛层和砾石 层的反冲洗喷头。
所述的装置，其中，卧式螺旋卸料沉降离心机由离心机外壳、转鼓、 螺旋盘片、差速器、轴承座和底座组成。
所述的装置，其中，滴滤池内的旋转布水盘为设置有多个环形凹槽的 多孔板，在环形半径上设有多个通道使多个环形凹槽之间相连，以保证布 水效果。
所述的装置，其中，砾石层内填充有粒径为15mm-30mm的砾石。
所述的装置，其中，多孔板是两层多孔板之间夹杂一层钢纱网组成。
所述的装置，其中，转轮筛滤净化池内铺设的复合填料采用粒径为 0.5-1.0mm的天然沸石分子筛以及锰砂，重量配比为5:1。
本发明提供的利用上述装置进行污水处理的方法，其过程是：
畜禽废水由离心机进料口进入，对不同密度的悬浮液进行沉降分层， 分离出的污水进入滴滤池内;
滴滤池内由旋转布水盘进行布水，先经生物环层对污水进行好氧处 理，再经分子筛层对污水中的污染物质进行物理吸附及离子交换，通过砾 石层再度处理及导水后，在沉淀层进行沉淀，经沉淀的污水在液压泵的作 用下导入涡轮流筛滤净化池内;
涡轮流筛滤净化池内由纳米级别O3气泡与紫外灭菌灯、半导体负载 填料产生更多的羟基自由基·OH，增强O3氧化分解有机物，提高高级氧化 效果，有效提高·OH产生率，完成处理过程。
所述的方法，其中，涡轮流筛滤净化池内复合填料的纳米曝气头进气 为O2，用于清洁填料;储水箱的纳米曝气头与曝气管进气为O3，用于高级 氧化。涡轮流筛滤净化池的出水同时回流至滴滤池进水，调节水质并刺激 处理过程分泌次生物质，促进处理效率及速率。
所述的方法，其中，涡轮流筛滤净化池处理的出水作为滴滤池和涡轮 流筛滤净化池的反冲洗用水。
所述的方法，其中，滴滤池内温度控制在25-35℃。
本发明针对畜禽废水的特性，采用快速生物法、快速深度处理法相结 合的方法，快速有效的处理畜禽废水。
相对传统的畜禽废水处理方法，本发明占地面积小，操作简单，具有 处理量大、处理周期短、出水效果好等优势，快捷有效的处理畜禽养殖过 程中产生的高SS、高BOD、高氨氮污水，处理后出水可做中水回用，冲 刷场地或养殖用具等。避免环境污染的同时，为畜禽废水处理工业化、规 模化提供了一种方便有效的新工艺方法。
本发明采用独特的筛滤方法、三级处理二级出水，提高出水透明度及 可见度;并使用纳米曝气技术，联合光激发、光催化两种方法高效率产生 羟基自由基，利用其强氧化性持久有效的对生物处理出水进行深度处理， 将可生化性差、相对分子质量高的污染物质完全氧化降解，装置中纳米二 氧化钛晶体作为光触媒在紫外灯照射下激发极具氧化力的自由负离子，同 时在纳米曝气过程中以及超声波发生过程激发的能量亦可发生并加强自 由负离子的产生，达成光催化效果;而自由负离子以及其摆脱共价键的束 缚后留下空位，与纳米气泡表面带有的电荷同时产生微电解效果，可灭杀 污水中的细菌，病原菌，起到灭菌消毒的作用。针对环境类激素(如激素 类农药、抗生素、二恶英、雌激素以及人工合成激素等微量有害化学物质) 的处理方面具有很大的优势，使大分子难降解有机物氧化成低毒或无毒的 小分子物质，降低难降解物质在环境中的持久性，以及广域的分散性，对 环境与生态造成影响力。
