申请日2014.05.27
公开(公告)日2014.08.13
IPC分类号B01F7/04; C02F1/00; B01F15/02
摘要
本发明公开了一种水处理加药快混装置，包括安装板，及焊接在安装板上的支撑环，所述支撑环内部具有一个圆锥孔，在所述圆锥孔内装配有药剂瓶，所述药剂瓶的下部具有与该圆锥孔相同锥度的外圆锥面，所述药剂瓶顶部设置有加药口，底部设置有出药口，所述安装板上还固定有混合电机，所述混合电机输出端配合有混合室，所述混合室顶部设置有一个与所述出药口相对的通孔，所述出药口延伸至该通孔内，所述混合电机输出端固定有叶轮，所述出药口位于叶轮前方;该装置在添加药剂后，可以自动进行混合，使得药剂充分与污水混合，同时混合后的污水被排出，使得污水池内的污水保持流动状，充分稀释药剂。
权利要求书

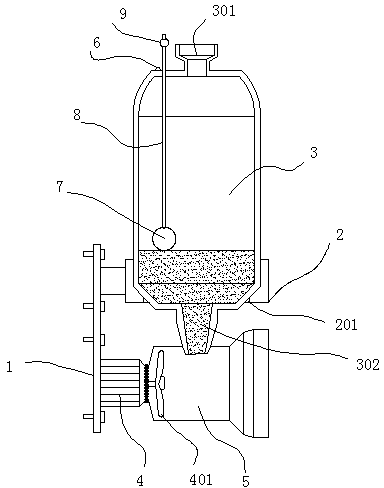

1.一种水处理加药快混装置，其特征在于：包括安装板，及焊接在安装板上的支撑环，所述支撑环内部具有一个圆锥孔，圆锥孔的大端部分朝上，在所述圆锥孔内装配有药剂瓶，所述药剂瓶的下部具有与该圆锥孔相同锥度的外圆锥面，所述药剂瓶顶部设置有加药口，底部设置有出药口，所述安装板上还固定有混合电机，所述混合电机输出端配合有混合室，所述混合室背离混合电机的一端具有一个广口式的开口，所述混合室顶部设置有一个与所述出药口相对的通孔，所述出药口延伸至该通孔内，所述混合电机输出端固定有叶轮，所述出药口位于叶轮前方。
2.根据权利要求1所述的水处理加药快混装置，其特征在于：所述药剂瓶顶部设置有一个连接所述混合电机的按钮式的控制开关，所述药剂瓶内部设置有浮球，浮球顶部配合有滑杆，所述滑杆远离浮球的一端延伸至药剂瓶顶部，并于该端设置有限位球，所述限位球下移至极限位置时，与所述药剂瓶顶部相抵，并作用于所述控制开关。
3.根据权利要求1所述的水处理加药快混装置，其特征在于：所述混合电机为步进电机。
4.根据权利要求1所述的水处理加药快混装置，其特征在于：所述出药口为锥形。
说明书
一种水处理加药快混装置
技术领域
本发明涉及一种水处理加药快混装置。
背景技术
加药混合装置广泛应用于原水、中水水处理系统以及废水处理系统，这类系统一般都需要定量投加药剂，以便于对水质的净化，现有的办法是在污水过滤的过程中，在过滤池内进行人工的药剂投放，投放的量不能较好的控制，并且投放后，只能通过污水的自身溶解能力对这类药剂进行稀释和综合，其混合率较低，导致了部分污水过分净化，部分污水则净化不够，对后续处理产生了较大的影响。
因此需要提供一种可以有效解决上述问题的水处理加药快混装置。
发明内容
本发明要解决的技术问题是提供一种水处理加药快混装置，该装置在添加药剂后，可以自动进行混合，使得药剂充分与污水混合，同时混合后的污水被排出，使得污水池内的污水保持流动状，充分稀释药剂，且本装置的结构简单。
为解决上述问题，本发明采用如下技术方案：
一种水处理加药快混装置，包括安装板，及焊接在安装板上的支撑环，所述支撑环内部具有一个圆锥孔，圆锥孔的大端部分朝上，在所述圆锥孔内装配有药剂瓶，所述药剂瓶的下部具有与该圆锥孔相同锥度的外圆锥面，所述药剂瓶顶部设置有加药口，底部设置有出药口，所述安装板上还固定有混合电机，所述混合电机输出端配合有混合室，所述混合室背离混合电机的一端具有一个广口式的开口，所述混合室顶部设置有一个与所述出药口相对的通孔，所述出药口延伸至该通孔内，所述混合电机输出端固定有叶轮，所述出药口位于叶轮前方。
作为优选的技术方案，所述药剂瓶顶部设置有一个连接所述混合电机的按钮式的控制开关，所述药剂瓶内部设置有浮球，浮球顶部配合有滑杆，所述滑杆远离浮球的一端延伸至药剂瓶顶部，并于该端设置有限位球，所述限位球下移至极限位置时，与所述药剂瓶顶部相抵，并作用于所述控制开关。
作为优选的技术方案，所述混合电机为步进电机。
作为优选的技术方案，所述出药口为锥形。
本发明的有益效果是：该装置在添加药剂后，通过混合电机可以自动进行混合，由于混合室是开口结构的，因此常态下，污水始终保持在混合室内，因此在混合电机开始作业时，叶轮带动药剂和污水，使得药剂充分与污水混合，同时混合后的污水在叶轮的推动下被排出，后续污水再反灌入混合室内，使得污水池内的污水保持流动状，充分稀释药剂，且本装置的结构简单，操作方便，适合推广使用。
