申请日2014.06.18
公开(公告)日2014.10.22
IPC分类号C02F103/22; C02F9/14
摘要
本实用新型公开了一种结构简单、合理，综合处理效果好，相对处理成本低，自动化程度高的禽肉加工生产污水自动处理控制系统。包括控制器，风机，水解调节池，DAT反应池和IAT反应池，所述DAT反应池通过相应的污水提升泵与所述水解调节池连接，所述风机出口和污水提升泵的出口分别设有流量检测器和相应的自动调节阀，所述水解调节池设有液位检测器，所述液位检测器和两流量检测器分别通过相应的信号线连接于所述控制器，该控制器还通过相应的信号线与所述自动调节阀连接。

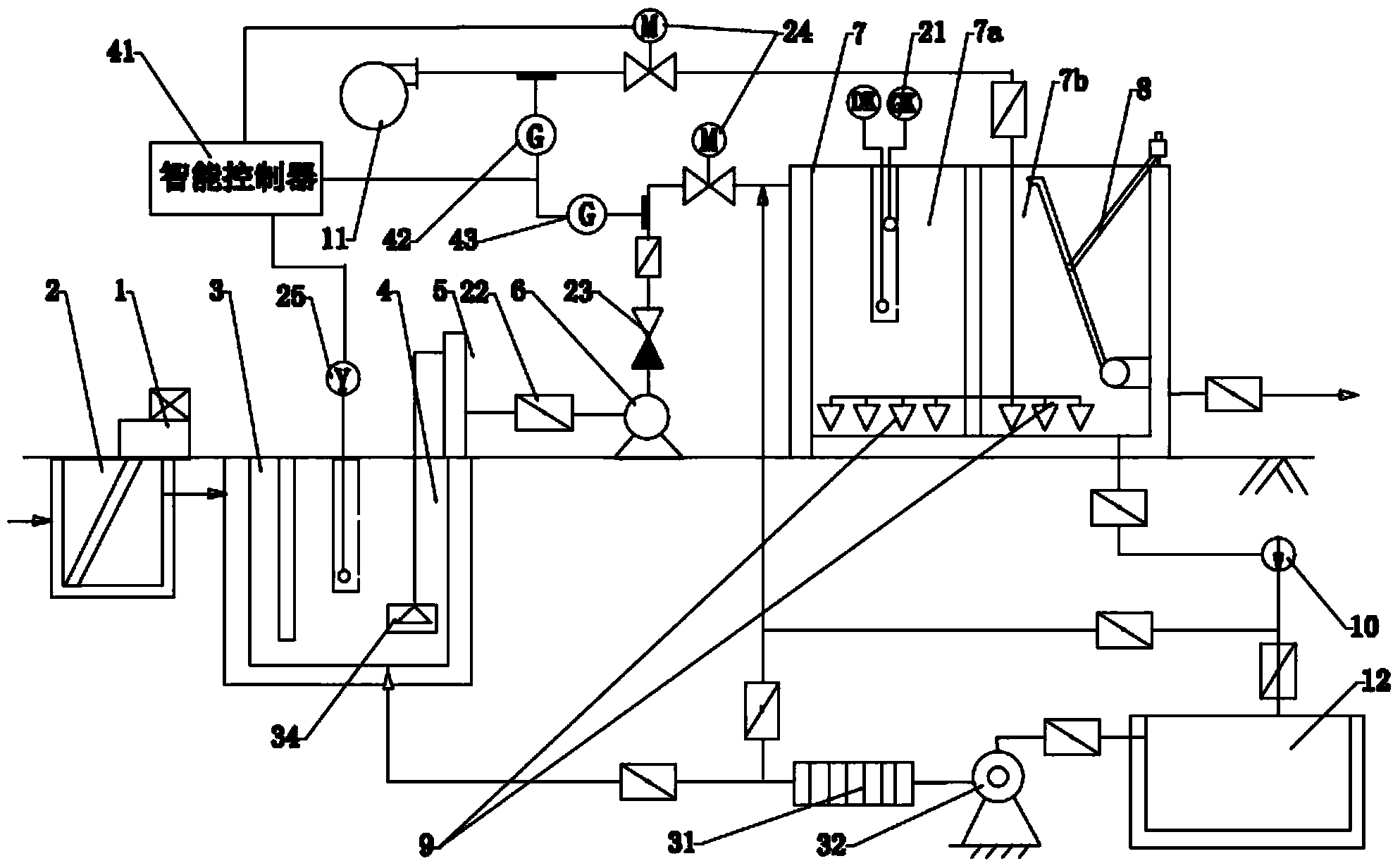

摘要附图
权利要求书
1.一种禽肉加工生产污水自动处理控制系统，包括水解调节池，由相互连接的DAT反应池和IAT反应池构成的SBR反应池，所述DAT反应池通过相应的污水提升泵与所述水解调节池连接，所述IAT反应池通过污泥泵连接于相应的污泥干化池和DAT反应池输入端，所述IAT反应池还与风机相连接，其特征是还包括一控制器，所述风机的出口和污水提升泵的出口分别设有流量检测器和相应的自动调节阀，所述水解调节池设有液位检测器，所述液位检测器和两流量检测器分别通过相应的信号线连接于所述控制器，该控制器还通过相应的信号线与所述自动调节阀连接、亦或与所述风机和污水提升泵。
2.根据权利要求1所述禽肉加工生产污水处理控制系统，其特征是所述控制器为智能控制器，所述自动调节阀为自动电动蝶阀。
说明书
禽肉加工生产污水自动处理控制系统
技术领域
本实用新型涉及一种肉类加工设备。尤其涉及一种禽肉加工生产污水自动处理控制系统。
背景技术
在禽畜类的宰杀加工中，其排放的血污、油脂、毛皮、肉屑、内脏杂物的废物污水含有大量的有机污染物和病源微生物，这些废物污水的特点是污染物形态多样，如溶解、胶体、悬浮、易于生物降解等;而降解时大量地消耗水中的溶解氧，这又会使水体转变为厌氧状态，致使水质恶化，产生臭味。废水中的微生物也会因大量繁殖而产生致病细菌。因而，现在的家禽宰杀加工都会使用污水处理系统对其进行处理，以避免这类废物污水直接排放而对环境造成严重污染，以致对人们的健康造成危害。现有家禽宰杀加工污水处理系统其处理效果相对 好一点的大多结构比较复杂，建造成本比较高;而有的污水处理系统针对某一或某几种处理成份具有一定的效果，但处理后水质某些指标却不能达标，其处理效果有待进一步提高;还有的污水处理系统运行时的能源消耗比较高;而大多禽肉加工生产污水处理控制系统由于系统构成部件或相关装置的配合结构等的不尽合理，例如供风结构以及控制结构等原因，整个处理过程对生产负荷的变化适应性不够，使得系统运行的稳定性、可靠性和协调性都不尽人意，而且整个系统运行时的能源消耗比较高，以致于使得处理成本高。
实用新型内容
本实用新型的目的是针对现有技术存在的不足，提供一种禽肉加工生产污水自动处理控制系统。该禽肉加工生产污水自动处理控制系统结构简单、合理，综合处理效果好，相对处理成本低，自动化程度高。
本实用新型的技术方案包括水解调节池，由相互连接的DAT反应池和IAT反应池构成的SBR反应池，所述DAT反应池通过相应的污水提升泵与所述水解调节池连接，所述IAT反应池通过污泥泵连接于相应的污泥干化池和DAT反应池输入端，所述IAT反应池还与风机相连接，还包括一控制器，所述风机的出口和污水提升泵的出口分别设有流量检测器和相应的自动调节阀，所述水解调节池设有液位检测器，所述液位检测器和两流量检测器分别通过相应的信号线连接于所述控制器，该控制器还通过相应的信号线与所述自动调节阀连接、亦或与所述风机和污水提升泵。
所述控制器为智能控制器，所述自动调节阀为自动电动蝶阀。
本实用新型禽肉加工生产污水自动处理控制系统能够有效去除废物污水中的包括固体、胶体等各种有害污染物质，使禽类宰杀加工过程排放的废物污水的各种指标达到相关排放标准。其不仅处理工艺简单、操作维护简单、方便，而且相对能源消耗低，运行稳定可靠，能够根据生产负荷的变化自适应调整运行，既节约能源消耗，又有稳定的处理效果。
