申请日2014.06.17
公开(公告)日2014.11.19
IPC分类号C02F9/14
摘要
本实用新型公开了基于MBFB膜生物流化床工艺的废水回用装置，其特征在于，顺次连接有过滤装置、一级沉降装置、二级沉降装置、生物流化床、消毒装置，其中一级沉降装置由一级控制装置进行控制，二级沉降装置由二级控制装置进行控制;一级沉降装置和二级沉降装置内均设有搅拌涡轮，且一级沉降装置中的搅拌涡轮力度比二级沉降装置中搅拌涡轮的力度大;生物流化床使用的是MBFB膜生物流化床。本实用新型能够更彻底的进行废水处理，加强了对废水处理的效率和效果，投入成本低，实用性强。

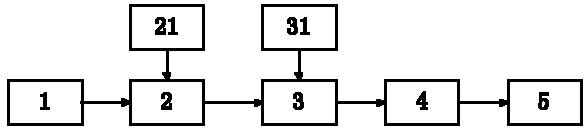

摘要附图
权利要求书
1.基于MBFB膜生物流化床工艺的废水回用装置，其特征在于，顺次连接有过滤装置、一级沉降装置、二级沉降装置、生物流化床、消毒装置，其中一级沉降装置由一级控制装置进行控制，二级沉降装置由二级控制装置进行控制;
一级沉降装置和二级沉降装置内均设有搅拌涡轮，且一级沉降装置中的搅拌涡轮力度比二级沉降装置中搅拌涡轮的力度大;
生物流化床使用的是MBFB膜生物流化床。
说明书
基于MBFB膜生物流化床工艺的废水回用装置
技术领域
本实用新型涉及一种废水处理技，具体涉及一种基于MBFB膜生物流化床工艺的能够高度清洁的废水回用装置。
背景技术
淡水资源是人类必须的珍贵资源，全球有20 亿人口正处于严重缺水状况，淡水的危机，已经向人类敲响了警钟，我国的水资源虽然比较丰富，分布不均，东多西少，南多北少，如何有效的循环利用水资源成为人们长期关注的主题。
在城市用水中，会产生大量污水、废水，通常此类水带有大量病菌无法被再使用，造成水资源的大量浪费。废水经过处理后可应用于农业、工业、建筑、地下水回灌、景观、娱乐、河流生态维持等方面，不同的用途对污水处理有不同的要求。在现有技术中，也不具备成熟的技术对城市产生的污水进行回用。
实用新型内容
针对现有技术中的不足，本实用新型提供一种基于MBFB膜生物流化床工艺的废水回用装置，
为了解决上述技术问题，本实用新型的技术方案如下：
基于MBFB膜生物流化床工艺的废水回用装置，其特征在于，顺次连接有过滤装置、一级沉降装置、二级沉降装置、生物流化床、消毒装置，其中一级沉降装置由一级控制装置进行控制，二级沉降装置由二级控制装置进行控制;
一级沉降装置和二级沉降装置内均设有搅拌涡轮，且一级沉降装置中的搅拌涡轮力度比二级沉降装置中搅拌涡轮的力度大;
生物流化床使用的是MBFB膜生物流化床。
本实用新型的有益效果在于：过滤后的废水经过两级的沉降，再经过生物流化床的出路，去除了废水中的杂质，再经过消毒处理，达到可以重复利用的目的，本实用新型能够更彻底的进行废水处理，加强了对废水处理的效率和效果，投入成本低，实用性强。
