申请日2014.07.23
公开(公告)日2014.11.19
IPC分类号B01D36/00
摘要
本实用新型涉及一种支渠水处理系统，包括蓄水池、支渠、倒虹吸管;倒虹吸管穿过支渠的一侧渠堤;倒虹吸管远离蓄水池的一端设有伸入到支渠内水面下方的过滤头，过滤头与倒虹吸管之间通过第二弯头相连接;倒虹吸管靠近蓄水池的一端设有第一阀门，蓄水池的池边低于支渠的渠底;在第一阀门与第一弯头之间的倒虹吸管上设有三通接头，三通接头的两个端口与倒虹吸管相连接，三通接头的另一个端口上设有第二阀门。本实用新型的有益效果是：本实用新型是利用倒虹吸作用和水位差对支渠水进行过滤，传统过滤过程中消耗的电能由水能损失弥补，因此其过滤过程节省能耗，对水泵可以起到很好的保护作用。
权利要求书
1.一种支渠水处理系统，其特征在于：包括蓄水池、支渠、倒虹吸管; 所述倒虹吸管穿过所述支渠的一侧渠堤，所述倒虹吸管的一端位于所述支渠 的外侧，所述倒虹吸管的另一端伸入到所述蓄水池内水面的下方;所述倒虹 吸管远离所述蓄水池的一端设有伸入到所述支渠内水面下方的过滤头，所述 过滤头与所述倒虹吸管远离所述蓄水池的一端之间通过第二弯头相连接;所 述倒虹吸管靠近所述蓄水池的一端设有用于控制所述倒虹吸管内水流的导 通或截止的第一阀门;所述倒虹吸管中部设有用于改变所述倒虹吸管的走向 第一弯头，在所述第一阀门与所述第一弯头之间的所述倒虹吸管上设有三通 接头，所述三通接头的两个端口与所述倒虹吸管相连接，所述三通接头的另 一个端口通过真空管道与真空泵相连，在所述真空管道上设有第二阀门;所 述蓄水池的池边低于所述支渠的渠底。
2.根据权利要求1所述一种支渠水处理系统，其特征在于：所述过滤 头与所述第二弯头之间通过法兰相连接。
3.根据权利要求2所述一种支渠水处理系统，其特征在于：所述过滤 头的外部套有过滤网，所述过滤网的规格在80目以上。
4.根据权利要求1至3任一所述一种支渠水处理系统，其特征在于： 所述倒虹吸管为PVC管材，所述倒虹吸管的管径大于75mm。
5.根据权利要求4所述一种支渠水处理系统，其特征在于：所述倒虹 吸管和过滤头组成水过滤装置，所述水过滤装置并列设置有四个。
说明书
一种支渠水处理系统
技术领域
本实用新型涉及一种支渠水处理系统。
背景技术
目前，滴灌技术推广应用过程中，有部分滴灌系统采用的是移动式首部， 很多地方的斗渠、农渠比较小，水位低，流速和流量也比较小，斗渠、农渠 的流量和流速无法满足移动式首部使用要求，因此很多用户为管理方便和节 省投资，不修建沉砂池，而在支渠中直接抽水过滤后进行灌溉，经常导致泥 沙颗粒被吸入水泵，水泵叶轮磨损严重，出水量越来越小，水泵前端管道压 力很高，水泵后管道压力不足。如此运行，不仅能耗大，电费高，水泵经常 出故障，灌水效率也很低。
实用新型内容
本实用新型所要解决的技术问题是提供一种支渠水处理系统，解决现有 技术的不足。

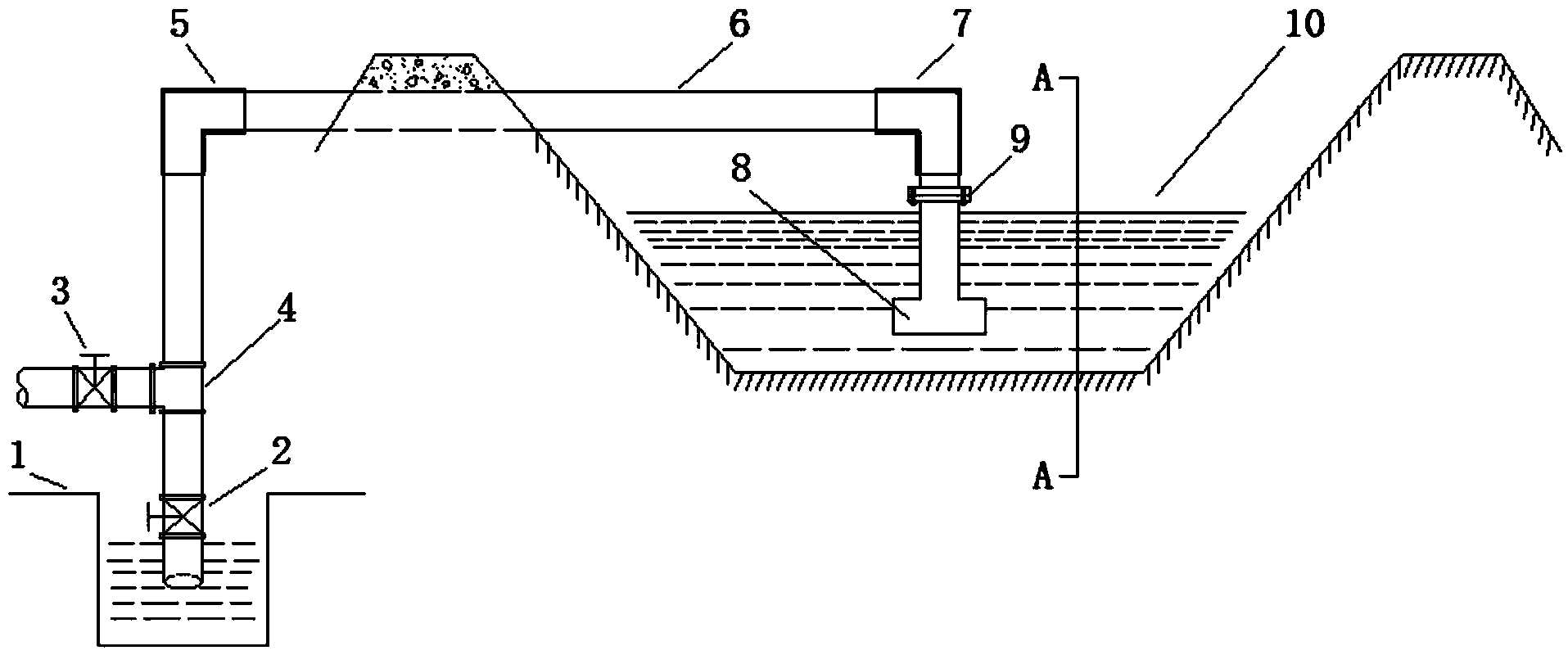

本实用新型解决上述技术问题的技术方案如下：一种支渠水处理系统， 包括蓄水池、支渠、倒虹吸管;所述倒虹吸管穿过所述支渠的一侧渠堤，所 述倒虹吸管的一端位于所述支渠的外侧，所述倒虹吸管的另一端伸入到所述 蓄水池内水面的下方;所述倒虹吸管远离所述蓄水池的一端设有伸入到所述 支渠内水面下方的过滤头，所述过滤头与所述倒虹吸管远离所述蓄水池的一 端之间通过第二弯头相连接;所述倒虹吸管靠近所述蓄水池的一端设有用于 控制所述倒虹吸管内水流的导通或截止的第一阀门;所述倒虹吸管中部设有 用于改变所述倒虹吸管的走向第一弯头，在所述第一阀门与所述第一弯头之 间的所述倒虹吸管上设有三通接头，所述三通接头的两个端口与所述倒虹吸 管相连接，所述三通接头的另一个端口通过真空管道与真空泵相连，在所述 真空管道上设有第二阀门;所述蓄水池的池边低于所述支渠的渠底。
本实用新型的有益效果是：本实用新型是利用倒虹吸作用和水位差对支 渠水进行过滤，传统过滤过程中消耗的电能由水能损失弥补，因此其过滤过 程节省能耗，对水泵可以起到很好的保护作用。
进一步：所述过滤头与所述第二弯头之间通过法兰相连接。
上述进一步方案的有益效果是：可以拆卸清洗，工作量比使用沉砂池时 的清淤工作量小，工程投资也比较小。
进一步：所述过滤头的外部套有过滤网，所述过滤网的规格在80目以 上。
进一步：所述倒虹吸管为PVC管材，所述倒虹吸管的管径大于75mm。
进一步：所述倒虹吸管和过滤头组成水过滤装置，所述水过滤装置设为 四个。
上述进一步方案的有益效果是：增加灌溉的排量。
