申请日2014.06.16
公开(公告)日2015.04.15
IPC分类号C02F1/04
摘要
本实用新型涉及一种MVR蒸发浓缩设备，尤其涉及一种用于低盐废水处理行业中的MVR蒸发浓缩设备，包括离心蒸汽压缩机、Ⅰ效加热器、Ⅰ效分离器、Ⅱ效分离器、Ⅱ效加热器和强制循环泵。本实用新型的有益效果在于MVR蒸发器可利用所有二次蒸汽的潜热，没有废热蒸汽排放，节能效果十分显著，能量利用率非常高，低能耗、低运行费用;可以在40℃以下蒸发，特别适合于热敏性物料;对于低浓度盐废水，先在Ⅰ效加热器中加热，在到Ⅰ效分离器中进行气液分离除掉大部分水分;然后进入Ⅱ效加热器继续加热，再在Ⅱ效分离器中进行分离得到结晶，大大降低了能耗。

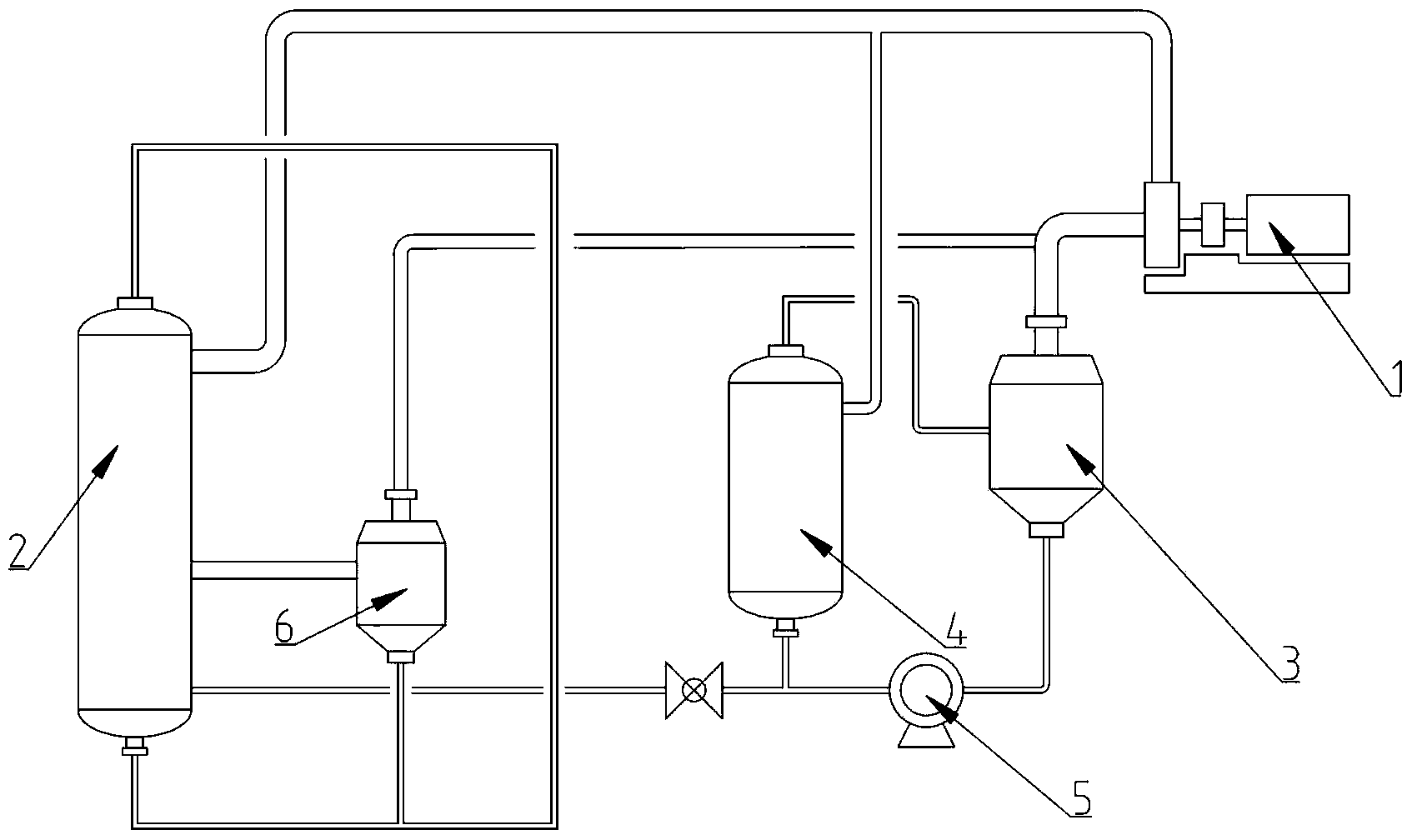

摘要附图
权利要求书
1.一种用于低盐废水处理行业中机械蒸汽再压缩蒸发浓缩设备，其特征在于包括离心蒸汽压缩机(1)、Ⅰ效加热器(2)、Ⅰ效分离器(6)、Ⅱ效分离器(3)、Ⅱ效加热器(4)和强制循环泵(5);所述Ⅰ效加热器(2)和Ⅱ效分离器(3)分别与离心蒸汽压缩机(1)相连;Ⅱ效分离器(3)的另一端与强制循环泵(5)相连;强制循环泵(5)的另一端并联了Ⅰ效加热器(2)和Ⅱ效加热器(4);Ⅰ效加热器(2)还与Ⅰ效分离器(6)相连接，Ⅰ效分离器(6)的另一端与离心蒸汽压缩机(1)连接。
说明书
一种用于低盐废水处理行业中的MVR蒸发浓缩设备
技术领域
本实用新型涉及一种MVR蒸发浓缩设备，尤其涉及一种用于低盐废水处理行业中的MVR蒸发浓缩设备。
背景技术
MVR蒸发器是英文(Mechanical Vapor Recompression)的缩写，被称之为“机械式蒸汽再压缩”蒸发器。MVR是一种不需任何蒸汽热源，可以再次利用自身产生的二次蒸汽的能量为动力的机械压缩机，可减少对外界能源依赖的一项技术，它是二十世纪六十年代国际上开发出来的一种新型高效节能蒸发设备。早在60年代，德国和法国已经成功的将该技术应用于化工、制药、造纸、污水处理、海水淡化等行业。
世界经济的发展与人口的爆炸，有限的能源与无限的使用之间的矛盾，日益突出，能源问题，已经成为世界经济矛盾的焦点。对于中国而言，随着经济的高速发展，能源问题更加突出，已经成为经济发展拦路虎。具体的在废水处理行业行业中，大量蒸发废水消耗的能源是废水处理中的重要成本。
实用新型内容
本实用新型要解决的技术问题是：提供一种用于低盐废水处理行 业中的MVR蒸发浓缩设备。
为解决上述技术问题，本实用新型提供了如下技术方案：
一种用于低盐废水处理行业中机械蒸汽再压缩蒸发浓缩设备，其特征在于包括离心蒸汽压缩机、Ⅰ效加热器、Ⅰ效分离器、Ⅱ效分离器、Ⅱ效加热器和强制循环泵;所述Ⅰ效加热器(2)和Ⅱ效分离器(3)分别与离心蒸汽压缩机(1)相连;Ⅱ效分离器(3)的另一端与强制循环泵(5)相连;强制循环泵(5)的另一端并联了Ⅰ效加热器(2)和Ⅱ效加热器(4);Ⅰ效加热器(2)还与Ⅰ效分离器(6)相连接，Ⅰ效分离器(6)的另一端与离心蒸汽压缩机(1)连接。
在Ⅰ效加热器内，物料从列管上部形成液膜均匀向下流动，液膜与蒸汽换热进行第一次加热蒸发，蒸发完后物料到达加热器底部，从物料中蒸发出的二次蒸汽及物料的微沫进入Ⅰ效分离器内进行分离，分离出的物料回到加热器底部，分离出的二次蒸汽进入压缩机进口;
物料在Ⅰ效加热器内蒸发浓缩至接近结晶饱和状态，然后该物料(即浓缩液)进入Ⅱ效加热器升温升压，而后进入Ⅱ效分离器内进行闪蒸蒸发，此时会有小颗粒的结晶体析出;浓缩液和二次蒸汽在Ⅱ效分离器中实现气液分离，气液分离后密度较小的浓缩液被强制循环泵打入Ⅱ效加热器，浓缩液在Ⅱ效加热器内继续进行蒸发浓缩，然后在Ⅱ效分离器内有结晶析出，如此循环。
本实用新型的有益效果在于提供了一套完整的用于低盐废水处理行业中的MVR蒸发浓缩设备，具有如下的优点：①低能耗、低运行费用;②占地面积小;③公用工程配套少;④运行平稳，自动化程 度高;⑤无需原生蒸汽;⑥可以在40℃以下蒸发，特别适合于热敏性物料;⑦对于低浓度盐废水，先在Ⅰ效加热器中加热，再到Ⅰ效分离器中进行气液分离除掉大部分水分;然后进入Ⅱ效加热器继续加热，再在Ⅱ效分离器中进行分离得到结晶，大大降低了能耗。
