申请日2014.06.13
公开(公告)日2014.11.05
IPC分类号B01D53/96; B01D53/78
摘要
本实用新型公开了一种电渗透污泥除臭系统，包括收集臭气装置、循环装置和除臭塔;其中收集臭气装置包括电渗透污泥臭气收集罩、离心风机和用于向所述的除臭塔输送臭气的臭气通流管道，离心风机置于除臭塔的下部;电渗透污泥臭气收集罩置于电渗透污泥处置设备顶部;氟塑泵将加药罐储存的化学碱液经由喷淋管道喷入高压雾化喷头，除臭塔的上段是排气罩，除臭塔的中段是化学除臭筒，化学除臭筒装满有桑德球，在化学除臭筒上部安装高压雾化喷头，除臭塔的下段主要用于盛装电渗透污泥臭气结合后的碱液;其中化学除臭塔下段的碱液的液面高于加药罐的液面时，氟塑泵自动抽取化学除臭塔下段的碱液，使碱液达到循环利用，节约成本。

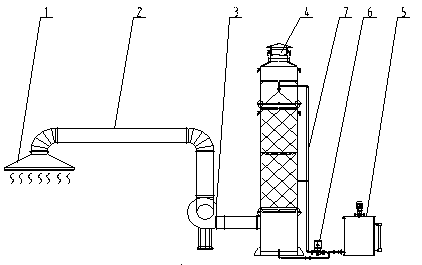

摘要附图
权利要求书
1.一种电渗透污泥除臭系统，其特征在于，包括收集臭气装置、循环装置和除臭塔(4);
所述的收集臭气装置包括电渗透污泥臭气收集罩(1)、离心风机(3)和用于向所述的除臭塔(4)输送臭气的臭气通流管道(2)，所述的离心风机(3)置于除臭塔(4)的下部;电渗透污泥臭气收集罩(1)置于电渗透污泥处置设备顶部;
所述的循环装置包括加药罐(5)、氟塑泵(6)、喷淋管道(7)，所述的氟塑泵(6)将加药罐(5)储存的化学碱液经由喷淋管道(7)喷入所述除臭塔(4)内的高压雾化喷头(10);
所述除臭塔(4)分为上、中、下三段;
所述除臭塔(4)的上段为排气罩(8)，
所述除臭塔(4)的中段为化学除臭筒(9)，所述的化学除臭筒(9)装满有桑德球(11)，在所述的化学除臭筒(9)上部安装所述的高压雾化喷头(10)，
所述除臭塔(4)的下段(12)主要用于盛装电渗透污泥臭气结合后的碱液;
其中化学除臭塔下段(12)的所述碱液的液面高于所述加药罐(5)的液面时，所述氟塑泵(6)自动抽取化学除臭塔下段(12)的碱液，重新雾化喷洒。
说明书
电渗透污泥除臭系统
技术领域
本实用新型适用于污水处理厂污泥处理、化工污泥处理、造纸污泥处理、电镀污泥处理及各种臭气处理领域。
背景技术
随着我国对环境保护及空气质量的增强，解决污泥处理场所产生的有机废气和恶臭气体对环境和空气所造成的污染，给人们创造一个洁净的空间是每个环保人员的义务及理想。
我公司开发的电渗透污泥除臭系统能够高效处理电渗透污泥产生的恶臭废气且结构简单，后期维护费用低。
发明内容
本实用新型目的是提供一种高效、经济的电渗透污泥除臭净化系统。
本实用新型的技术方案是：一种电渗透污泥除臭系统，包括收集臭气装置、循环装置和除臭塔;其中收集臭气装置包括电渗透污泥臭气收集罩、离心风机和用于向所述的除臭塔输送臭气的臭气通流管道，离心风机置于除臭塔的下部;电渗透污泥臭气收集罩置于电渗透污泥处置设备顶部;循环装置包括加药罐、氟塑泵、喷淋管道，氟塑泵将加药罐储存的化学碱液经由喷淋管道喷入除臭塔内的高压雾化喷头;除臭塔分为上、中、下三段;除臭塔的上段是排气罩，除臭塔的中段是化学除臭筒，化学除臭筒装满有桑德球，在化学除臭筒上部安装高压雾化喷头，除臭塔的下段主要用于盛装电渗透污泥臭气结合后的碱液;其中化学除臭塔下段的碱液的液面高于加药罐的液面时，氟塑泵自动抽取化学除臭塔下段的碱液，重新雾化喷洒。
有益效果：化学除臭塔内的桑德球是为了增大碱液与电渗透污泥臭气结合面积，与电渗透污泥臭气结合后的碱液一层层渗透至化学除臭塔下部，当化学除臭塔下部的碱液液面高于加药罐液面时，氟塑泵自动抽化学除臭塔下部的碱液重新雾化喷洒，使碱液达到循环利用，节约成本。
