申请日2014.06.12
公开(公告)日2014.10.22
IPC分类号B08B3/08; B08B3/02
摘要
本实用新型公开了一种污水零排放设备，包括药水槽、喷淋通道、积水槽和多个清洗槽，所述药水槽中设置有液位感应器，所述药水槽分别与清洗槽、喷淋通道连接，所述药水槽和清洗槽间设置有小水泵，所述药水槽和喷淋通道间设置有水泵，所述清洗槽设置有浮球，所述清洗槽与喷淋通道间设置有水泵，所述药水槽和清洗槽上均设置有与喷淋通道连接的回落管，所述喷淋通道两侧设置有喷头，所述喷淋通道末端连接有积水槽，所述积水槽上设置有液位感应器，所述积水槽还连接有清洗槽，所述清洗槽与积水槽之间设置有小水泵，本实用新型提出一种全新的零排放方案，即介入生产工艺，将水和化学药品利用至极限，从而使长时间的污水排放为零。

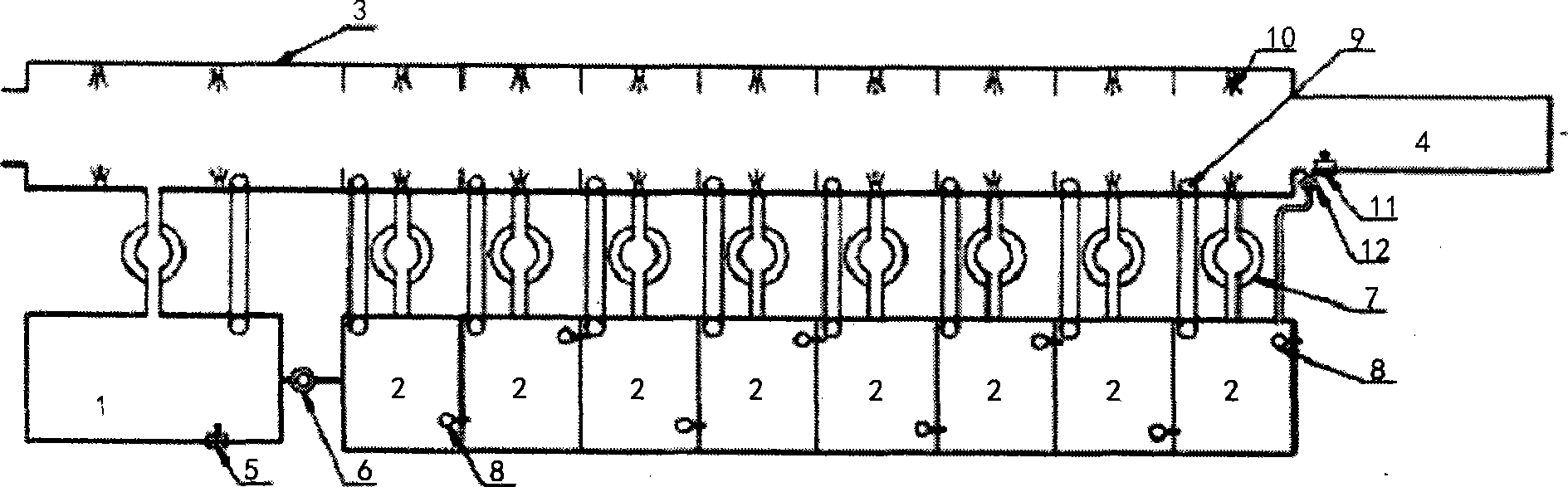

摘要附图
权利要求书
1.一种污水零排放设备，包括药水槽(1)、喷淋通道(3)、积水槽(4)和多个清 洗槽(2)，其特征在于，所述药水槽(1)中设置有液位感应器(5)，所述药水槽(1) 分别与清洗槽(2)、喷淋通道(3)连接，所述药水槽(1)和清洗槽(2)间设置有小水 泵(6)，所述药水槽(1)和喷淋通道(3)间设置有水泵(7)，所述各个清洗槽(2) 连接处设置有浮球(8)，所述浮球(8)错位设置，所述清洗槽(2)与喷淋通道(3)间 设置有水泵(7)，所述药水槽(1)和清洗槽(2)上均设置有与喷淋通道(3)连接的回 落管(9)，所述喷淋通道(3)两侧设置有喷头(10)，所述喷淋通道(3)末端连接有 积水槽(4)，所述积水槽(4)上设置有液位感应器(11)，所述积水槽(4)还连接有 清洗槽(2)，所述清洗槽(2)与积水槽(4)之间设置有小水泵(12)。
2.根据权利要求1所述的污水零排放设备，其特征在于，所述清洗槽(2)为四个以 上。
3.根据权利要求1所述的污水零排放设备，其特征在于，以清洗槽(2)与药水槽(1) 的连接处为首端，最末端清洗槽(2)的浮球(8)与自来水管连接。
说明书
一种污水零排放设备
技术领域
本实用新型涉及一种污水处理设备，具体是一种污水零排放设备。
背景技术
所谓污水，是指水里包含了其他化学物质，而这些化学物质在生产时是宝贵的资源， 一旦排放出去则会变成对环境有害的污水，排放前与排放后的身份会完全不一样，目前企 业污水处理主要有三种方式：一是不负责任的偷排;二是采用化学处理，经沉淀过滤后排 放，处理效果不佳，对环境还是有一定的影响;三是超滤，经超滤后把水循环使用，但该 技术需要经常更换昂贵的滤芯，导致企业不堪重负而难以推广。
实用新型内容
本实用新型的目的在于提供一种采用介入生产工艺的污水零排放设备，以解决上述背 景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：
一种污水零排放设备，包括药水槽、喷淋通道、积水槽和多个清洗槽，所述药水槽中 设置有液位感应器，所述药水槽分别与清洗槽、喷淋通道连接，所述药水槽和清洗槽间设 置有小水泵，所述药水槽和喷淋通道间设置有水泵，所述各个清洗槽连接处设置有浮球， 所述浮球错位设置，所述清洗槽与喷淋通道间设置有水泵，所述药水槽和清洗槽上均设置 有与喷淋通道连接的回落管，所述喷淋通道两侧设置有喷头，所述喷淋通道末端连接有积 水槽，所述积水槽上设置有液位感应器，所述积水槽还连接有清洗槽，所述清洗槽与积水 槽之间设置有小水泵。
作为本实用新型进一步的方案：所述清洗槽为四个以上。
作为本实用新型再进一步的方案：以清洗槽与药水槽的连接处为首端，最末端清洗槽 的浮球与自来水管连接。
与现有技术相比，本实用新型的有益效果是：本实用新型提出一种全新的零排放方案， 即介入生产工艺，将水和化学药品利用至极限，从而使长时间的污水排放为零，本实用新 型工作过程中，从头到尾都没有液态水流失过，流失的只是干净的水蒸气，补充的自来水 也很少，不仅达到污水零排放，也及其节水，并且对化学药品做到了真正的彻底利用，本 实用新型适用于产品表面除油、磷化、电镀、电泳等许多领域。
