申请日2014.06.12
公开(公告)日2014.12.17
IPC分类号C02F3/30
摘要
本实用新型公开了一种海岛污水一体化处理装置，包括缺氧区、好氧膜区、排放区和操作区，其中，所述缺氧区内设有排泥管和回流液布水槽，所述好氧区内设有MBR膜组件、管式曝气系统和回流循环气提装置，所述缺氧区与好氧膜区之间上部通过回流管连通;所述操作区包括电控柜、膜运行装置、提升泵和风机;所述膜运行装置的一端和MBR膜组件相连，另一端接至清水区;所述提升泵出口接至缺氧区中的回流液布水槽;所述风机与管式曝气装置连接。本实用新型提供的海岛污水一体化处理装置，通过设置缺氧区和好氧膜区两部分生化处理装置，所述缺氧区与好氧膜区之间上部通过回流管连通，通过阀门调节实现不同的回流功能，兼具活性污泥法和MBR优点。

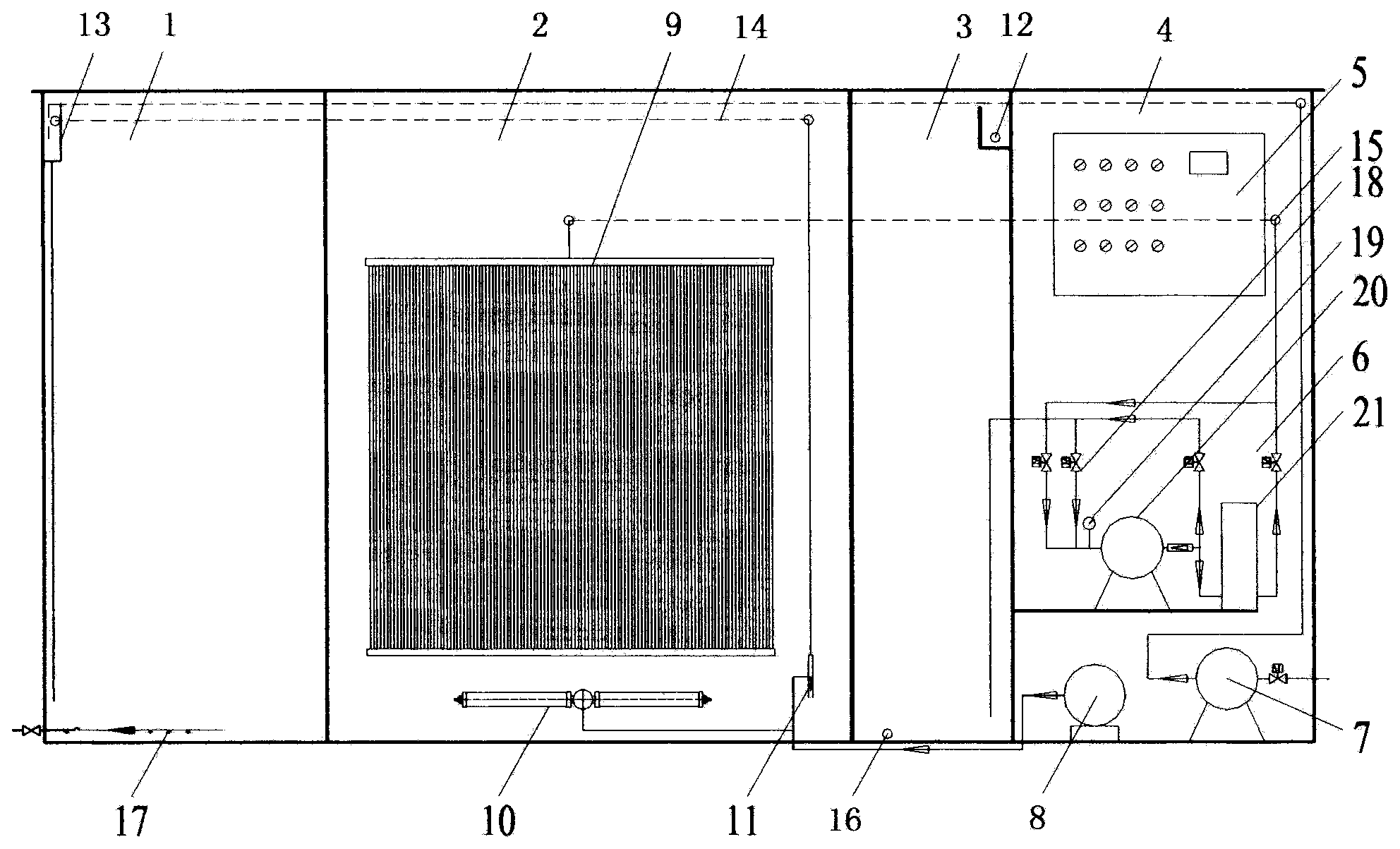

摘要附图
权利要求书
1.一种海岛污水一体化处理装置，包括缺氧区(1)、好氧膜区(2)、排放区 (3)和操作区(4)，其特征在于，所述缺氧区(1)内设有排泥管(17)和回流液 布水槽(13)，所述好氧区(2)内设有MBR膜组件(9)、管式曝气系统(10)和回 流循环气提装置(11)，所述缺氧区(1)与好氧膜区(2)之间上部通过回流管(14) 连通。
2.如权利要求1所述的海岛污水一体化处理装置，其特征在于，所述操作区 (4)包括电控柜(5)、膜运行装置(6)、提升泵(7)和风机(8);所述膜运行装 置(6)的一端和MBR膜组件(9)相连，另一端接至清水区;所述提升泵(7)出口 接至缺氧区(1)中的回流液布水槽(13);所述风机(8)与管式曝气装置(10)连 接。
3.如权利要求1所述的海岛污水一体化处理装置，其特征在于，所述膜运行 装置(6)包括抽吸泵(20)、电动阀(18)、真空表(19)和微滤装置(21)。
4.如权利要求1所述的海岛污水一体化处理装置，其特征在于，所述排放区 (3)设有出水口(12)及放空管(16)。
5.如权利要求1～4任一项所述的海岛污水一体化处理装置，其特征在于，所 述缺氧区(1)、好氧膜区(2)、排放区(3)和操作区(4)设于玻璃钢外壳中。
说明书
海岛污水一体化处理装置
技术领域
本实用新型涉及一种污水处理装置，尤其涉及一种海岛污水一体化处理装置。
背景技术
目前针对海岛污水处理的技术和设备较少，部分海岛地区的污水处理处理仅简 单“隔油”处理即排放，对海岛周边生态环境造成极大影响。尤其是现代旅游业的 高速发展促使新建了较多的海岛度假别墅或小型度假区，这些海岛偏远地区的污水 不经或仅经简单处理即向周边排放的问题需引起足够重视。
海岛污水具有水量小、水质水量变化幅度大、所处地区偏远的特点，目前应用 于海岛污水处理工艺主要包括活性污泥法、人工湿地、滴滤床、接触氧化等，这些 传统技术处理效率总体不高，出水水质也波动较大，对冲击负荷的耐受能力差，构 筑物普遍采用钢砼结构，占地面积较大，不便移动和更换，存在工程施工、调试周 期长的问题。
实用新型内容
本实用新型所要解决的技术问题是提供一种海岛污水一体化处理装置，能够兼 具活性污泥法和MBR两种生化处理优点，从而大大提高污水处理效率，且结构简单， 易于推广应用。
本实用新型为解决上述技术问题而采用的技术方案是提供一种海岛污水一体化 处理装置，包括缺氧区、好氧膜区、排放区和操作区，其中，所述缺氧区内设有排 泥管和回流液布水槽，所述好氧区内设有MBR膜组件、管式曝气系统和回流循环气 提装置，所述缺氧区与好氧膜区之间上部通过回流管连通。
上述的海岛污水一体化处理装置，其中，所述操作区包括电控柜、膜运行装置、 提升泵和风机;所述膜运行装置的一端和MBR膜组件相连，另一端接至清水区;所 述提升泵出口接至缺氧区中的回流液布水槽;所述风机与管式曝气装置连接。
上述的海岛污水一体化处理装置，其中，所述膜运行装置包括抽吸泵、电动阀、 真空表和微滤装置。
上述的海岛污水一体化处理装置，其中，所述排放区设有出水口及放空管。
上述的海岛污水一体化处理装置，其中，所述缺氧区、好氧膜区、排放区和操 作区设于玻璃钢外壳中。
本实用新型对比现有技术有如下的有益效果：本实用新型提供的海岛污水一体 化处理装置，通过设置缺氧区和好氧膜区两部分生化处理装置，所述缺氧区与好氧 膜区之间上部通过回流管连通，通过阀门调节可实现不同的回流功能，采用高效膜 分离工艺(MBR)，兼具活性污泥法、MBR两种生化处理技术优点。此外，本实用新型 整体模块化制作，可分体现场组装，外壳整体使用玻璃钢材料，强度与防腐功能兼 具，装置内部设置加强与支撑，可置于地上或埋于地下，结构简单，易于推广应用。
