申请日2014.07.20
公开(公告)日2016.02.03
IPC分类号C02F1/40
摘要
本发明涉及水处理技术领域，尤其是一种新型油水分离污水处理系统，其特征在于，包括：排放阀、缓冲波纹阀、污水提升箱、潜水排污泵、市政排放管道、油脂层、观察口、观察刷、油脂厚度控制器、油脂分离室、电加温度装置、管道、油水分离箱、排放阀、螺旋推送器、废渣分离器、进口、闸阀、油脂管道、废渣转运桶、油脂存储罐、油脂探测仪、油脂液位报警器，所述一种新型油水分离污水处理系统，其进口设有废渣分离器，其固体废渣在废渣分离器内设有螺旋推送器，在废渣分离器的管道后端设有油水分离箱，其油水分离箱设有电加温度装置，在油水分离箱后端设有废水进入污水提升箱，污水提升箱内设有潜水排污泵，其潜水排污泵与市政排放管道相连，便于安装、检修、拆卸，耐腐蚀和易于清洗。
权利要求书
1.一种新型油水分离污水处理系统，其特征在于，包括：排放阀、缓冲波纹阀、污水提升箱、潜水排污泵、市政排放管道、油脂层、观察口、观察刷、油脂厚度控制器、油脂分离室、电加温度装置、管道、油水分离箱、排放阀、螺旋推送器、废渣分离器、进口、闸阀、油脂管道、废渣转运桶、油脂存储罐、油脂探测仪、油脂液位报警器，所述一种新型油水分离污水处理系统，其进口设有废渣分离器，其固体废渣在废渣分离器内设有螺旋推送器，螺旋推送器的出口设有闸阀，闸阀后端设置有废渣转运桶，螺旋推送器可人工动作或电机带动。
2.根据权利要求1，在废渣分离器的管道后端设有油水分离箱，在废渣分离器通过管道与油水分离箱相连，油水分离箱上端设有油脂分离室，其油脂分离室外设有油脂厚度控制器，油脂分离室设有油脂管道，油脂管道出口设有油脂存储罐，油脂存储罐设有油脂液位报警器，其油脂分离室通过油脂管道与油脂存储罐相连，其油水分离箱设有电加温度装置，在油水分离箱设有油脂层，在油脂层设有观察口，作为本发明的一部分油水分离箱设有油脂探测仪。
3.根据权利要求1，油水分离箱后端设有废水进入污水提升箱，污水提升箱内设有潜水排污泵，其潜水排污泵与市政排放管道相连。
说明书
一种新型油水分离污水处理系统
技术领域
本发明涉及水处理技术领域，尤其是一种新型油水分离污水处理系统。
背景技术
传统水处理技术是用金属网隔离水渣，其国内沿用金属网的难以观察的处理饭店、食堂、餐厅、厨房的废污物油水，而且饭店、食堂、餐厅、厨房的废污物油水容易堵塞金属网，用户无法观察，往往会放弃使用，直接把废水排放到下水道，造成新的污染。
发明内容

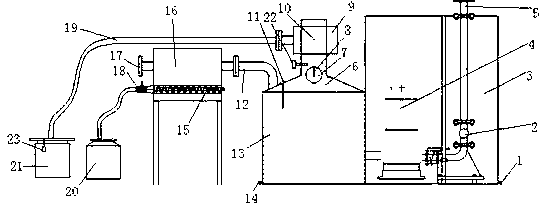

为解决上述问题，本发明提供了一种新型油水分离污水处理系统，所述一种新型油水分离污水处理系统，其特征在于，包括：排放阀1、缓冲波纹阀2、污水提升箱3、潜水排污泵4、市政排放管道5、油脂层6、观察口7、观察刷8、油脂厚度控制器9、油脂分离室10、电加温度装置11、管道12、油水分离箱13、排放阀14、螺旋推送器15、废渣分离器16、进口17、闸阀18、油脂管道19、废渣转运桶20、油脂存储罐21、油脂探测仪22、油脂液位报警器23，所述一种新型油水分离污水处理系统，其进口17设有废渣分离器16，废渣分离器16是过滤饭店、食堂、餐厅、厨房的废污物油水中的固体废渣，其废渣分离器16内设有螺旋推送器15，螺旋推送器15的出口设有闸阀18，闸阀18后端设置有废渣转运桶20，螺旋推送器15的出口通过闸阀18上管道与废渣转运桶20相连，废渣分离器16过滤出固体废渣，通过螺旋推送器15输送到旁边的废渣转运桶20内，螺旋推送器15可人工动作或电机带动。
作为本发明，在废渣分离器16的管道12后端设有油水分离箱13，在废渣分离器16通过管道12与油水分离箱13相连，油水分离箱13上端设有油脂分离室10，其油脂分离室10外设有油脂厚度控制器9，油脂分离室10的设有油脂管道19，油脂管道19出口设有油脂存储罐21，油脂存储罐21设有油脂液位报警器23，其油脂分离室10通过油脂管道19与油脂存储罐21相连，其油水分离箱13设有电加温度装置11，在油水分离箱13设有油脂层6，在油脂层6设有观察口7，其观察口7便于观察油脂层6情况，观察调整电加温度装置11温度，使油水分离箱13始终保持油水分离必要恒温，利用油水密度不同，让油和水沉降缓和后，形成分层，使油脂存积于油脂层6上部，作为本发明的一部分油水分离箱13设有油脂探测仪22，油脂探测仪22内设有传感器，当水分离箱13中的油脂探测仪22检测出油脂厚度到达上限值时，通过传感器把信号传输到PLC，PLC发出指令，命令管路中的油脂厚度控制器9打开油脂分离室10，油脂从油水分离箱13中上端油脂分离室10通过油脂管道19流入油脂存储罐21中;当油脂探测仪22检测出油脂厚度为下限值时，PLC命令管路中的油脂厚度控制器9关闭;其中油脂液位报警器23检测到油脂存储罐21中的液位到达设定值时，关闭油脂厚度控制器9，发出报警信号，通知用户及时处理油脂。
作为本发明一部分，油水分离箱13后端设有废水进入污水提升箱3，污水提升箱3内设有潜水排污泵4，其潜水排污泵4与市政排放管道5相连，油水分离箱13下端设有排放阀1，在潜水排污泵4与市政排放管道5相连中间设置缓冲波纹阀2，防止潜水排污泵4的振动。
本发明工作流程：进口17设有废渣分离器16，废渣分离器16是过滤饭店、食堂、餐厅、厨房的废污物油水中的固体废渣，废渣分离器16过滤出固体废渣，通过螺旋推送器15输送到旁边的废渣转运桶20内，螺旋推送器15可人工动作或电机带动。在废渣分离器16的管道12后端设有油水分离箱13，在废渣分离器16通过管道12与油水分离箱13相连，油水分离箱13上端设有油脂分离室10，其油脂分离室10外设有油脂厚度控制器9，油脂分离室10设有油脂管道19，油脂管道19出口设有油脂存储罐21，油脂存储罐21设有油脂液位报警器23，其油脂分离室10通过油脂管道19与油脂存储罐21相连，其油水分离箱13设有电加温度装置11，在油水分离箱13设有油脂层6，在油脂层6设有观察口7，其观察口7便于观察油脂层6情况，观察调整电加温度装置11温度，使油水分离箱13始终保持油水分离必要恒温，利用油水密度不同，让油和水沉降缓和后，形成分层，使油脂存积于油脂层6上部，当水分离箱13中的油脂探测仪22检测出油脂厚度到达上限值时，通过传感器把信号传输到PLC，PLC发出指令，命令管路中的油脂厚度控制器9打开油脂分离室10，油脂从油水分离箱13中上端油脂分离室10通过油脂管道19流入油脂存储罐21中;当油脂探测仪22检测出油脂厚度为下限值时，PLC命令管路中的油脂厚度控制器9关闭;其中油脂液位报警器23检测到油脂存储罐21中的液位到达设定值时，关闭油脂厚度控制器9，发出报警信号，通知用户及时处理油脂;油水分离箱13后端设有污水提升箱3，污水提升箱3内设有潜水排污泵4，其潜水排污泵4与市政排放管道5相连，油水分离箱13下端设有排放阀1，在潜水排污泵4与市政排放管道5相连中间设置缓冲波纹阀2，防止潜水排污泵4的振动。除去油脂的废水在油水分离箱13下层，进入污水提升箱3，通过潜水排污泵4，排放至市政排放管道5。
本发明效果在于：1.外形美观便于观察;2.便于安装、检修、拆卸，3.耐腐蚀和易于清洗。
