申请日2018.01.18
公开(公告)日2018.04.20
IPC分类号C02F9/14; C02F101/30
摘要
本发明涉及污水处理设备技术领域，尤其是一种石油化工废水处理装置，包括过滤池、厌氧池、好氧池和净化池，所述过滤池设置在厌氧池的上部，所述传送带靠近第二支撑杆的一侧通过连接机构与安装在过滤池外壁上部的电机连接，所述厌氧池的一侧通过第二连接管安装有好氧池，所述好氧池的内侧中部固定安装有隔板，所述隔板与第二连接管之间安装有臭氧装置，所述好氧池与净化池之间安装有水泵，所述水泵的出水口与第二导管远离喷盘水的一端连接，所述净化池的内侧靠近喷盘水的下部固定安装有净化机构，所述净化池远离好氧池的侧壁下部中心开设有出水口，本发明工艺流程简单，操作维护方便，出水水质高，处理效果稳定，使用寿命长。
权利要求书

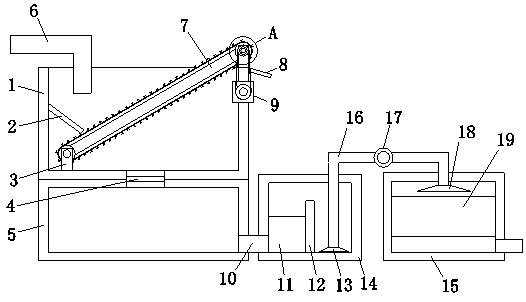

1.一种石油化工废水处理装置，包括过滤池(1)、厌氧池(5)、好氧池(14)和净化池(15)，其特征在于：所述过滤池(1)设置在厌氧池(5)的上部，且过滤池(1)与厌氧池(5)通过第一连接管(4)连接，所述过滤池(1)的上部一侧安装有进水管(6)，所述过滤池(1)的内侧靠近进水管(6)的下部安装有第一挡板(2)，所述过滤池(1)靠近第一挡板(2)的下部安装有过滤排渣装置(7)，所述过滤排渣装置(7)的一端通过两根第一支撑杆(3)安装在过滤池(1)的内侧底部，所述过滤池(1)的另一端通过两个第二支撑杆(26)安装在过滤池(1)的上部一侧，所述过滤排渣装置(7)包括传送带(24)，所述传送带(24)上设置有过滤网(25)，所述过滤网(25)上等距离安装有运料槽(23)，所述传送带(24)靠近第二支撑杆(26)的一侧通过连接机构与安装在过滤池(1)外壁上部的电机(9)连接;
所述厌氧池(5)的一侧通过第二连接管(10)安装有好氧池(14)，所述好氧池(14)的内侧中部固定安装有隔板(12)，所述隔板(12)与第二连接管(10)之间安装有臭氧装置(11)，所述隔板(12)远离臭氧装置(11)的一侧底部安装有吸盘(13)，所述吸盘(13)的上部安装有第一导管(16)，所述好氧池(14)远离厌氧池(5)的一侧设置有净化池(15)，所述净化池(15)的内侧上部安装有喷盘水(18)，所述喷盘水(18)的上部安装有第二导管，所述好氧池(14)与净化池(15)之间安装有水泵(17)，所述水泵(17)的进水口与第一导管(16)远离吸盘(13)的一端连接，所述水泵(17)的出水口与第二导管远离喷盘水(18)的一端连接，所述净化池(15)的内侧靠近喷盘水(18)的下部固定安装有净化机构(19)，所述净化池(15)远离好氧池(14)的侧壁下部中心开设有出水口。
2.根据权利要求1所述的一种石油化工废水处理装置，其特征在于：所述净化机构(19)包括固定在净化池(15)内壁上的两层过滤网，两层所述过滤网之设置有若干层超滤膜。
3.根据权利要求1所述的一种石油化工废水处理装置，其特征在于：所述传送带(24)靠近第二支撑杆(26)的一端安装有主动辊(21)，所述主动辊(21)的中心固定安装有主动轴(20)，所述主动轴(20)的一端贯穿第二支撑杆(26)通过连接机构与电机(9)连接。
4.根据权利要求1或3所述的一种石油化工废水处理装置，其特征在于：所述连接机构包括安装在电机(9)输出轴上的第二皮带盘和安装在主动轴(20)上的第一皮带盘(22)，所述第一皮带盘(22)通过皮带与第二皮带盘连接。
5.根据权利要求1所述的一种石油化工废水处理装置，其特征在于：所述过滤池(1)的外壁上侧安装第二挡板(8)，所述第二挡板(8)位于过滤排渣装置(7)的上端下部。
6.根据权利要求1所述的一种石油化工废水处理装置，其特征在于：所述传送带(24)上等距离开设有通孔，所述过滤网(25)设置在通孔内。
7.根据权利要求1所述的一种石油化工废水处理装置，其特征在于：所述好氧池(14)与第一导管(16)的连接处、净化池(15)与第二导管的连接处均设置有橡胶密封圈。
说明书
一种石油化工废水处理装置
技术领域
本发明涉及污水处理设备技术领域，尤其涉及一种石油化工废水处理装置。
背景技术
油化工指的是化学工业中以石油为原料生产化学品的领域，主要包括各种燃料油和润滑油以及液化石油气、石油焦炭、石蜡、沥青等，广义上来说也包括天然气化工。石油化学工业是基础性产业，它为农业、能源、交通、机械、电子、纺织、轻工、建筑等工农业和人们日常生活提供配套和服务，在国民经济中占有举足轻重的地位，但是，随着石油化工的发展，石油化工废水量在不断的增加，含有许多有毒物质，对人们生活环境和身心健康造成了很大的影响，而现有的石油化工废水处理装置，处理方式复杂，处理效果不稳定，而且出水水质低。
发明内容
本发明的目的是为了解决现有技术中存在处理方式复杂、处理效果不稳定等缺点，而提出的一种石油化工废水处理装置。
为了实现上述目的，本发明采用了如下技术方案：
设计一种石油化工废水处理装置，包括过滤池、厌氧池、好氧池和净化池，所述过滤池设置在厌氧池的上部，且过滤池与厌氧池通过第一连接管连接，所述过滤池的上部一侧安装有进水管，所述过滤池的内侧靠近进水管的下部安装有第一挡板，所述过滤池靠近第一挡板的下部安装有过滤排渣装置，所述过滤排渣装置的一端通过两根第一支撑杆安装在过滤池的内侧底部，所述过滤池的另一端通过两个第二支撑杆安装在过滤池的上部一侧，所述过滤排渣装置包括传送带，所述传送带上设置有过滤网，所述过滤网上等距离安装有运料槽，所述传送带靠近第二支撑杆的一侧通过连接机构与安装在过滤池外壁上部的电机连接;
所述厌氧池的一侧通过第二连接管安装有好氧池，所述好氧池的内侧中部固定安装有隔板，所述隔板与第二连接管之间安装有臭氧装置，所述隔板远离臭氧装置的一侧底部安装有吸盘，所述吸盘的上部安装有第一导管，所述好氧池远离厌氧池的一侧设置有净化池，所述净化池的内侧上部安装有喷盘水，所述喷盘水的上部安装有第二导管，所述好氧池与净化池之间安装有水泵，所述水泵的进水口与第一导管远离吸盘的一端连接，所述水泵的出水口与第二导管远离喷盘水的一端连接，所述净化池的内侧靠近喷盘水的下部固定安装有净化机构，所述净化池远离好氧池的侧壁下部中心开设有出水口。
优选的，所述净化机构包括固定在净化池内壁上的两层过滤网，两层所述过滤网之设置有若干层超滤膜。
优选的，所述传送带靠近第二支撑杆的一端安装有主动辊，所述主动辊的中心固定安装有主动轴，所述主动轴的一端贯穿第二支撑杆通过连接机构与电机连接。
优选的，所述连接机构包括安装在电机输出轴上的第二皮带盘和安装在主动轴上的第一皮带盘，所述第一皮带盘通过皮带与第二皮带盘连接。
优选的，所述过滤池的外壁上侧安装第二挡板，所述第二挡板位于过滤排渣装置的上端下部。
优选的，所述传送带上等距离开设有通孔，所述过滤网设置在通孔内。
优选的，所述好氧池与第一导管的连接处、净化池与第二导管的连接处均设置有橡胶密封圈。
本发明提出的一种石油化工废水处理装置，有益效果在于：通过在过滤池内设置过滤排渣装置，方便对过滤残渣进行收集，能够避免产生二次污染，在传送带上安装过滤网和运料槽，便于将过滤残渣排出过滤池，减少堆积，便于清理，同时能够提高污水处理的效率，通过设置过滤池、厌氧池、好氧池和净化池多个工序，能够有效的降解污水中的有机物，本发明工艺流程简单，操作维护方便，出水水质高，处理效果稳定，使用寿命长。
