申请日2018.01.03
公开(公告)日2018.04.20
IPC分类号B01D29/11; B01D29/50
摘要
本发明涉及一种污水防溅过滤网，包括本体，本体为中空结构，本体的一侧平面一端向外形成有半圆腔，本体的另一侧平面一端向外形成有圆柱部，圆柱部的外侧平面中心开设有通孔;本体的另一侧平面另一端向外形成有五列等间距分布的过滤筒组合;每个过滤筒的外侧端面中心开设有圆台孔;本发明具备固液分离作用，能有效避免较大垃圾进入污水箱内而造成排污口堵塞，减少污水箱的清理频率，同时有效避免污水的四向溅射并保证了污水的吸入量。
权利要求书

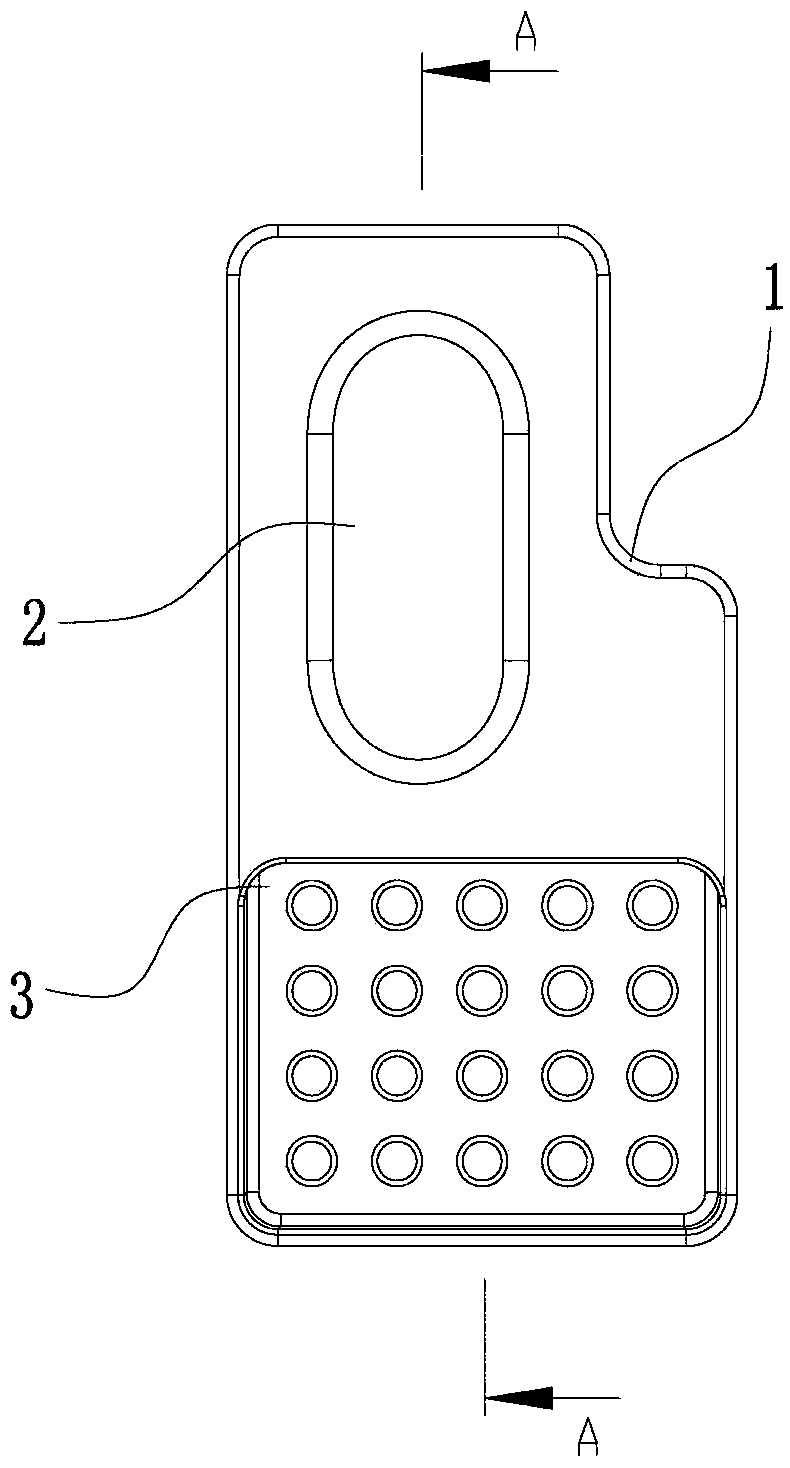

1.一种污水防溅过滤网，包括本体，其特征在于，所述本体为中空结构，所述本体的一个转角处开设有矩形缺口，所述本体的一侧平面一端向外形成有半圆腔，所述半圆腔的内部与本体内部相连通，所述本体的一侧平面另一端开设有矩形孔，所述矩形孔与本体内部相连通;所述本体的另一侧平面一端向外形成有圆柱部，所述圆柱部的外侧平面中心开设有通孔，所述通孔与本体内部相连通。
2.根据权利要求1所述的一种污水防溅过滤网，其特征在于，所述本体的另一侧平面另一端向外形成有五列等间距分布的过滤筒组合;相邻两个所述过滤筒组合之间的中心距c均为54mm。
3.根据权利要求2所述的一种污水防溅过滤网，其特征在于，每个所述过滤筒组合包括七个等间距分布且位于同一直线上的过滤筒，每个所述过滤筒的外侧端面中心开设有圆台孔，所述圆台孔的外部开口端的开口角度b为30度。
4.根据权利要求1所述的一种污水防溅过滤网，其特征在于，相邻两个所述圆台孔之间的中心距a均为54mm。
说明书
一种污水防溅过滤网
技术领域
本发明涉及一种污水防溅过滤网。
背景技术
洗地机是一种适用于硬质地面清洗同时吸干污水，并将污水带离现场的清洁机械，具有环保、节能、高效等优点，洗地机在吸取污水的过程中需要经过吸污管并最终进入污水箱，以往的吸污管中虽加装有过滤网，但是缺少防溅功能，污水在吸引的过程中四向溅射，造成洗地机内部脏污，影响使用安全，同时缺少固液分离作用，较大的垃圾直接进入污水箱，导致排污口堵塞，清理也较为不便，有待于进一步改进。
发明内容
针对上述现有技术的现状，本发明所要解决的技术问题在于提供一种具备固液分离作用，能有效避免较大垃圾进入污水箱内而造成排污口堵塞，减少污水箱的清理频率，同时有效避免污水的四向溅射并保证了污水吸入量的污水防溅过滤网。
本发明解决上述技术问题所采用的技术方案为：一种污水防溅过滤网，包括本体，其特征在于，所述本体为中空结构，所述本体的一个转角处开设有矩形缺口，所述本体的一侧平面一端向外形成有半圆腔，所述半圆腔的内部与本体内部相连通，所述本体的一侧平面另一端开设有矩形孔，所述矩形孔与本体内部相连通;所述本体的另一侧平面一端向外形成有圆柱部，所述圆柱部的外侧平面中心开设有通孔，所述通孔与本体内部相连通。
优选地，所述本体的另一侧平面另一端向外形成有五列等间距分布的过滤筒组合;相邻两个所述过滤筒组合之间的中心距c均为54mm。
优选地，每个所述过滤筒组合包括七个等间距分布且位于同一直线上的过滤筒，每个所述过滤筒的外侧端面中心开设有圆台孔，所述圆台孔的外部开口端的开口角度b为30度。
优选地，相邻两个所述圆台孔之间的中心距a均为54mm。
与现有技术相比，本发明的优点在于：本发明具备固液分离作用，能有效避免较大垃圾进入污水箱内而造成排污口堵塞，减少污水箱的清理频率，同时有效避免污水的四向溅射并保证了污水的吸入量。
