申请日2017.10.18
公开(公告)日2018.04.17
IPC分类号C02F9/08
摘要

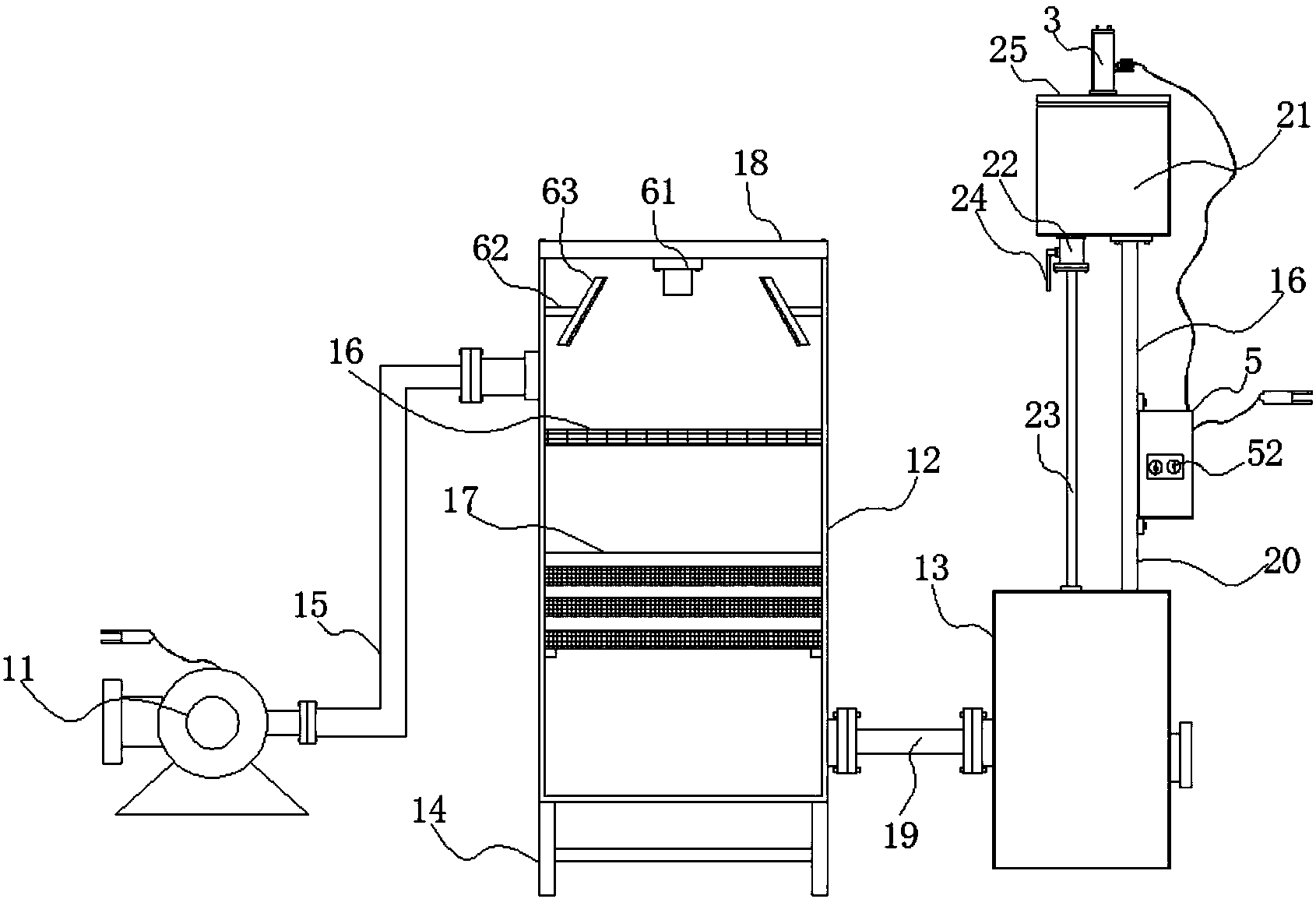

本发明涉及一种化学污水处理装置，包括抽液泵、过滤罐、中和室，抽液泵的出口连接有与过滤罐顶部外壁连接的连接管，过滤罐内固定有过滤网，过滤罐内位于过滤网下方固定有多组静电吸附板，每组静电吸附板包括正极板和负极板，正极板和负极板交替设置，过滤罐靠近底部的外壁固定有出液管，出液管与所述中和室的外壁连接，中和室的顶部通过一支撑柱固定有中和液存储室，中和液存储室的底部设置有流出口，流出口连接有与所述中和室顶部连接的管道，中和液存储室的顶部为开口且盖设有一密封盖，密封盖的顶部固定有一电动调流速装置。其有益效果是：实用性强、自动化程度高。
权利要求书
1.一种化学污水处理装置，包括抽液泵、过滤罐、中和室，所述抽液泵的出口连接有与所述过滤罐顶部外壁连接的连接管，所述过滤罐内固定有过滤网，所述过滤罐内位于所述过滤网下方固定有多组静电吸附板，每组所述静电吸附板包括正极板和负极板，所述正极板和负极板交替设置，所述过滤罐靠近底部的外壁固定有出液管，所述出液管与所述中和室的外壁连接，所述中和室的顶部通过一支撑柱固定有中和液存储室，所述中和液存储室的底部设置有流出口，所述流出口连接有与所述中和室顶部连接的管道，其特征在于：所述中和液存储室的顶部为开口且盖设有一密封盖，所述密封盖的顶部固定有一电动调流速装置;所述电动调流速装置包括固定在所述密封盖上的固定块、固定在所述固定块上的竖直空心柱，所述竖直空心柱内沿水平方向固定有一圆形座，所述圆形座上设置有截面为倒圆锥形的通道，所述通道内活动设置有一与所述通道相适配的橡皮塞，所述竖直空心柱内位于所述圆形座的上方设置有一斜齿轮副，所述斜齿轮副包括沿竖直方向设置的主动斜齿轮、沿水平方向设置且与所述主动斜齿轮啮合的被动斜齿轮，所述竖直空心柱的外壁固定有一安装板，所述安装板上安装有步进电机，所述主动斜齿轮的端轴上固定有延伸至所述竖直空心柱外并与所述步进电机输出轴连接的水平旋转轴，所述被动斜齿轮的顶端固定有螺纹传动轴，所述螺纹传动轴上螺纹滑配有一升降块，所述升降块的底部固定有多根与所述橡皮塞连接的吊杆，所述支撑柱的外壁固定有控制箱，所述控制箱内安装有PLC，所述控制箱的外壁固定有用于控制所述步进电机的按钮板，所述PLC分别与所述按钮板、步进电机电性连接，所述固定块上设置有第一通孔，所述密封盖上设置有与所述第一通孔对应的第二通孔。
2.根据权利要求1所述的化学污水处理装置，其特征在于：所述过滤罐的顶部为开口且盖设有一盖子。
3.根据权利要求2所述的化学污水处理装置，其特征在于：所述盖子的底部安装有紫外线灯，所述过滤罐靠近顶部的内壁固定有多根支杆，所述支杆的端头朝向所述紫外线灯倾斜的固定有载板，所述载板的外壁涂设有光触媒涂层。
4.根据权利要求1所述的化学污水处理装置，其特征在于：所述流出口上安装有开关阀。
5.根据权利要求1所述的化学污水处理装置，其特征在于：所述竖直空心柱的内壁沿所述竖直空心柱的长度方向设置有至少两条竖直长槽，所述升降块的外壁固定有至少一个导向块，所述导向块与对应的竖直长槽滑动连接。
6.根据权利要求1所述的化学污水处理装置，其特征在于：所述竖直空心柱的顶部固定有限位套，所述限位套上设置有气孔，所述升降块的顶部固定有多根穿过所述限位套并与所述限位套滑动连接的竖直导向柱。
7.根据权利要求1所述的化学污水处理装置，其特征在于：所述过滤罐的底部固定有支撑架。
8.根据权利要求6所述的化学污水处理装置，其特征在于：所述竖直导向柱的顶部固定有限位块。
说明书
一种化学污水处理装置
技术领域
本发明涉及一种化学污水处理装置。
背景技术
目前化工废水的排放不仅会对环境造成较大的污染，而且会对人类自身的身体健康造成很大的威胁，因此，对化工废水的处理具有非常重要的意义。
有鉴于此，中国专利201620455957.X公开了一种化学污水处理装置，包括过滤罐、净化罐和储液罐，所述过滤罐内设有多层过滤网，每层过滤网进水侧均设置有压力传感器，每层过滤网的出水侧设有喷头，喷头通过电动伸缩杆安装在过滤罐内，喷头紧贴过滤网设置，相邻两过滤网之间均设有第一排渣口，过滤罐下端第一出料口，所述第一出料口通过高压泵与消毒罐的进水口相连，进水口的出水端安装有旋转喷嘴，所述净化罐内设置有若干组静电吸附板，每组静电吸附板由正极板和负极板组成，静电吸附板上设置有若干个通孔，每组静电吸附板的正极板和负极板上的通孔交错设置。该发明净化效果好，且可以对滤网进行清理维护，延长了整个装置的使用寿命。但是化学污水一般呈酸性或者碱性，过酸或者过碱的水排放到环境中，容易对生态环境造成影响，但是该装置没有对污水进行中和反应，实用性差。
发明内容
本发明要解决的问题是提供一种实用性强、自动化程度高的化学污水处理装置。
为了解决上述技术问题，本发明采用的技术方案是：一种化学污水处理装置，包括抽液泵、过滤罐、中和室，所述抽液泵的出口连接有与所述过滤罐顶部外壁连接的连接管，所述过滤罐内固定有过滤网，所述过滤罐内位于所述过滤网下方固定有多组静电吸附板，每组所述静电吸附板包括正极板和负极板，所述正极板和负极板交替设置，所述过滤罐靠近底部的外壁固定有出液管，所述出液管与所述中和室的外壁连接，所述中和室的顶部通过一支撑柱固定有中和液存储室，所述中和液存储室的底部设置有流出口，所述流出口连接有与所述中和室顶部连接的管道，其特征在于，所述中和液存储室的顶部为开口且盖设有一密封盖，所述密封盖的顶部固定有一电动调流速装置;所述电动调流速装置包括固定在所述密封盖上的固定块、固定在所述固定块上的竖直空心柱，所述竖直空心柱内沿水平方向固定有一圆形座，所述圆形座上设置有截面为倒圆锥形的通道，所述通道内活动设置有一与所述通道相适配的橡皮塞，所述竖直空心柱内位于所述圆形座的上方设置有一斜齿轮副，所述斜齿轮副包括沿竖直方向设置的主动斜齿轮、沿水平方向设置且与所述主动斜齿轮啮合的被动斜齿轮，所述竖直空心柱的外壁固定有一安装板，所述安装板上安装有步进电机，所述主动斜齿轮的端轴上固定有延伸至所述竖直空心柱外并与所述步进电机输出轴连接的水平旋转轴，所述被动斜齿轮的顶端固定有螺纹传动轴，所述螺纹传动轴上螺纹滑配有一升降块，所述升降块的底部固定有多根与所述橡皮塞连接的吊杆，所述支撑柱的外壁固定有控制箱，所述控制箱内安装有PLC，所述控制箱的外壁固定有用于控制所述步进电机的按钮板，所述PLC分别与所述按钮板、步进电机电性连接，所述固定块上设置有第一通孔，所述密封盖上设置有与所述第一通孔对应的第二通孔。
优选地，上述的化学污水处理装置，其中所述过滤罐的顶部为开口且盖设有一盖子。
优选地，上述的化学污水处理装置，其中所述盖子的底部安装有紫外线灯，所述过滤罐靠近顶部的内壁固定有多根支杆，所述支杆的端头朝向所述紫外线灯倾斜的固定有载板，所述载板的外壁涂设有光触媒涂层。
优选地，上述的化学污水处理装置，其中所述流出口上安装有开关阀。
优选地，上述的化学污水处理装置，其中所述竖直空心柱的内壁沿所述竖直空心柱的长度方向设置有至少两条竖直长槽，所述升降块的外壁固定有至少一个导向块，所述导向块与对应的竖直长槽滑动连接。
优选地，上述的化学污水处理装置，其中所述竖直空心柱的顶部固定有限位套，所述限位套上设置有气孔，所述升降块的顶部固定有多根穿过所述限位套并与所述限位套滑动连接的竖直导向柱。
优选地，上述的化学污水处理装置，其中所述过滤罐的底部固定有支撑架。
优选地，上述的化学污水处理装置，其中所述竖直导向柱的顶部固定有限位块。
本发明的技术效果主要体现在：中和液存储室内的中和液流入到中和室内与废水进行中和反应，防止了废水破坏生态环境，使得本发明更加的实用;电动调流速装置是开启状态时，空气可以通过电动调流速装置进入到中和液存储室内，使得中和液存储室内外气压保持平衡，从而使得中和液能够顺畅的从流出口流出;步进电机转动可以带动斜齿轮副转动，进而带动螺纹传动轴转动，由于螺纹传动轴与升降块通过螺纹连接，使得升降块在螺纹传动轴上上下滑动，进而带动橡皮塞上下运动，从而实现了电动调流速装置的开启与关闭;通过精确的控制步进电机转动的角度，来实现精确的控制橡皮塞移动的距离，进而控制电动调流速装置打开的程度，从而控制空气进入到中和液存储室内的速度，对中和液流出的速度作出调整。
