申请日2017.10.18
公开(公告)日2018.01.30
IPC分类号G01N33/18; G01N1/10
摘要
本发明公开了一种污水检测装置，包括固定安装在地面上且贴紧墙体的污水箱，污水箱包括上端的蓄污腔以及下端的导流槽，导流槽中间处固定安装有上下延长的隔阻板，隔阻板将导流槽隔组成左侧的过水槽和右侧的过污槽，污水箱上端设置有与蓄污腔通连的冲刷管，墙体上还安装有用以控制冲刷管出水的按钮，蓄污腔与过污槽之间设置有通连的第一通连槽，第一通连槽内顶部内设有电磁阀，污水箱右侧面设有与电磁阀电联的电钮，第一通连槽下端固定安装有上固定管，上固定管中设置有与第一通连槽通连的第一通连孔，过污槽中设置有左右延长的滑行槽。
权利要求书
1.一种污水检测装置，包括固定安装在地面上且贴紧墙体的污水箱，其特征在于：所述污水箱包括上端的蓄污腔以及下端的导流槽，所述导流槽中间处固定安装有上下延长的隔阻板，所述隔阻板将所述导流槽隔组成左侧的过水槽和右侧的过污槽，所述污水箱上端设置有与所述蓄污腔通连的冲刷管，墙体上还安装有用以控制所述冲刷管出水的按钮，所述蓄污腔与所述过污槽之间设置有通连的第一通连槽，所述第一通连槽内顶部内设有电磁阀，所述污水箱右侧面设有与所述电磁阀电联的电钮，所述第一通连槽下端固定安装有上固定管，所述上固定管中设置有与所述第一通连槽通连的第一通连孔，所述过污槽中设置有左右延长的滑行槽，所述隔阻板中设置有通连所述过水槽和过污槽的第二通连槽，所述滑行槽中可左右滑行地安装有滑行块，所述滑行块中设置有弯折槽，所述弯折槽一端端口朝上，另一端端口朝左，所述滑行块上端固定安装有下固定管，所述下固定管中设置有通连所述弯折槽的第二通连孔，所述滑行块左端面还固定设置有与所述弯折槽通连的接连管，所述接连管左端穿通所述第二通连槽而伸进所述过水槽中，所述上固定管下端面设置有第一斜切面，所述第一斜切面上固定设置有密闭垫，所述下固定管上端面设置有与所述第一斜切面相配合的第二斜切面，所述过水槽和过污槽底部分别设置有第三通连槽和第四通连槽，所述第三通连槽和第四通连槽下端分别固定安装有导流管和检测管，地面上还设置有踩踏装置。
2.根据权利要求1所述的一种污水检测装置，其特征在于：所述踩踏装置包括设置在地面中的凹陷槽以及一端可转动地安装在所述凹陷槽中的转板，所述过污槽右端壁中设置有端口朝下的装配腔，所述装配腔与所述过污槽之间设置有第五通连槽，所述装配腔中位于所述第五通连槽右侧可转动地安装有转筒，所述装配腔右端壁下端设置有通连外端的第六通连槽，所述转板左端穿通所述第六通连槽而伸进所述装配腔中，且所述转板左端安装有拉绳，所述拉绳另一端绕过所述转筒而穿通所述第五通连槽并与所述滑行块固定连接。
3.根据权利要求1所述的一种污水检测装置，其特征在于：所述滑行块右端面固定安装有与所述滑行槽右端面固定连接的第一拉簧。
4.根据权利要求1所述的一种污水检测装置，其特征在于：所述转板下端面左侧固定安装有第二拉簧，所述第二拉簧下端固定安装在所述凹陷槽中。
5.根据权利要求1所述的一种污水检测装置，其特征在于：所述导流管和检测管分别与所述过水槽和过污槽通连，且所述导流管和检测管分别与污水净化设备和污水检测设备通连。
说明书
一种污水检测装置
技术领域
本发明涉及污水检测领域，具体地说是一种污水检测装置。
背景技术
随着防污、治污力度的不断加大，对于污水的定期抽取检测也越来越严格，然而现有的污水检测体系设置模式过于简单，其主要是依靠将污水箱内的污水抽取到检测设备中进行污水检测，由于污水箱与检测设备之间是通过管道连接的，因此，在对污水箱冲洗时，易将冲洗水流入污水检测设备中与检测污水混合，这样就大大降低了污水原有浓度，给检测增加难度，同时也直接造成了检测成本的提高。
发明内容
针对上述技术的不足，本发明提出了一种污水检测装置。

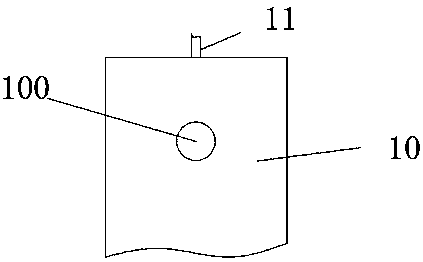

本发明的 一种污水检测装置，包括固定安装在地面上且贴紧墙体的污水箱，所述污水箱包括上端的蓄污腔以及下端的导流槽，所述导流槽中间处固定安装有上下延长的隔阻板，所述隔阻板将所述导流槽隔组成左侧的过水槽和右侧的过污槽，所述污水箱上端设置有与所述蓄污腔通连的冲刷管，墙体上还安装有用以控制所述冲刷管出水的按钮，所述蓄污腔与所述过污槽之间设置有通连的第一通连槽，所述第一通连槽内顶部内设有电磁阀，所述污水箱右侧面设有与所述电磁阀电联的电钮，所述第一通连槽下端固定安装有上固定管，所述上固定管中设置有与所述第一通连槽通连的第一通连孔，所述过污槽中设置有左右延长的滑行槽，所述隔阻板中设置有通连所述过水槽和过污槽的第二通连槽，所述第二通连槽与所述滑行槽位于同一水平面中，所述滑行槽中可左右滑行地安装有滑行块，所述滑行块中设置有弯折槽，所述弯折槽一端端口朝上，另一端端口朝左，所述滑行块上端固定安装有下固定管，所述下固定管中设置有通连所述弯折槽的第二通连孔，所述滑行块左端面还固定设置有与所述弯折槽通连的接连管，所述接连管左端穿通所述第二通连槽而伸进所述过水槽中，所述上固定管下端面设置有第一斜切面，所述第一斜切面上固定设置有密闭垫，所述下固定管上端面设置有与所述第一斜切面相配合的第二斜切面，所述过水槽和过污槽底部分别设置有第三通连槽和第四通连槽，所述第三通连槽和第四通连槽下端分别固定安装有导流管和检测管，地面上还设置有踩踏装置，所述踩踏装置用以驱动所述滑行块滑动。
进一步的技术方案，所述踩踏装置包括设置在地面中的凹陷槽以及一端可转动地安装在所述凹陷槽中的转板，所述过污槽右端壁中设置有端口朝下的装配腔，所述装配腔与所述过污槽之间设置有第五通连槽，所述第五通连槽与所述滑行槽处于同一水平面上，所述装配腔中位于所述第五通连槽右侧可转动地安装有转筒，所述装配腔右端壁下端设置有通连外端的第六通连槽，所述转板左端穿通所述第六通连槽而伸进所述装配腔中，且所述转板左端安装有拉绳，所述拉绳另一端绕过所述转筒而穿通所述第五通连槽并与所述滑行块固定连接。
进一步的技术方案，所述滑行块右端面固定安装有与所述滑行槽右端面固定连接的第一拉簧，所述第一拉簧用以将所述滑行块向左顶压而使所述第二斜切面与所述密闭垫相抵。
进一步的技术方案，所述转板下端面左侧固定安装有第二拉簧，所述第二拉簧下端固定安装在所述凹陷槽中，所述第二拉簧用以将所述转板向上顶压而使所述转板顺时针枢转。
进一步的技术方案，所述导流管和检测管分别与所述过水槽和过污槽通连，且所述导流管和检测管分别与污水净化设备和污水检测设备通连。
本发明的有益效果是：
由于本发明装置在所述第一拉簧的作用下，所述滑行块被向左顶压而使所述第二斜切面与所述密闭垫相抵，从而使所述弯折槽与所述第一通连槽通连，操作时，操作人员站立在所述转板上并同时控制所述电钮将所述电磁阀打开，与此同时，在重力作用下所述转板会逆时针转动，所述转板可通过所述拉绳将所述滑行块向右滑动，所述滑行块向右滑动后，所述第二斜切面会脱离所述密闭垫，从而使所述蓄污腔与所述过污槽通连，由此，污水会从所述蓄污腔中流入到所述过污槽中，再通过所述检测管而流入到所述污水检测设备中，故可实现污水的抽取检测;
操作结束后，按下所述按钮并离开，在所述第一拉簧的作用下，所述滑行块被向左顶压而使所述第二斜切面与所述密闭垫相抵，从而使所述弯折槽与所述蓄污腔通连，在所述第二拉簧的作用下，所述转板被向上顶压而顺时针枢转而与所述第六通连槽上端壁相抵，所述按钮可控制所述冲刷管出水，由此，可对所述蓄污腔进行冲洗，而冲洗过的水可从所述蓄污腔中依次流经所述第一通连孔、第二通连孔、弯折槽、接连管而流入到所述过水槽，再通过所述导流管流入到所述污水净化设备中，最后重新控制所述电钮将所述电磁阀关闭即可;
本发明装置可实现对污水的抽取检测，且冲洗污水箱的水不会流入到污水检测设备中，故可保持污水的原有浓度，从而可降低检测难度以及检测成本。
