申请日2015.05.25
公开(公告)日2015.11.18
IPC分类号C02F9/14
摘要
本实用新型涉及污水处理装置，特别是一种简易净水处理器。本实用新型包括污水桶、排污管道、截流管道、砂砾罐、植物过滤箱、膜过滤器、储水容器和两个双层支撑架，所述双层支撑架呈矩形框架结构，且其上下层之间通过栅格板进行隔离、双层支撑架的下层底端设有栅格板与地面相隔离。本实用新型的有益效果：本实用新型根据连通器原理，污水经过排污管通入砂砾罐的PP棉过滤器内，实现较大颗粒物杂质与水相分离;到达膜过滤器对污水中细小微粒进行筛除处理;后续管道中配有水阀门，可以调节出水量控制过滤速度，经过膜过滤器处理后的污水以一定流速进入植物过滤箱，该植物过滤箱不仅是一个小型净水站，而且又能培养植物，达到美化环境的效果。
权利要求书
1.一种简易净水处理器，包括污水桶、排污管道、截流管道、砂砾罐、植物过滤箱、膜过滤 器、储水容器、晒水管道板和两个双层支撑架，其特征在于，所述双层支撑架呈矩形框架结构 ，且其上下层之间通过栅格板进行隔离、双层支撑架的下层底端设有栅格板与地面相隔离，所 述两个双层支撑架包括第一支撑架和第二支撑架，所述污水桶固定嵌套于第一支撑架的上层 架内;所述第一支撑架的下层架的栅格面上设有管道固定架，用于固定排污管;所述植物过滤 箱固定嵌套于第二支撑架的上层架内，所述储水容器放置于第二支撑架的下层架内;所述晒 水管道板倾斜安装在第二支撑架下层架的侧面;所述污水桶底端通过排污管与砂砾罐底端相 连通，所述砂砾罐顶端通过截流管道与膜过滤器顶端相连通，所述膜过滤器底端通过截流管 道与植物过滤箱相连通，所述植物过滤箱底端通过晒水管道板内的管道与储水容器相连通; 所述排污管贯穿通过第一支撑架下层架的管道固定架上，所述排污管与砂砾罐相互连通后呈 U型状。
2.根据权利要求1中所述的简易净水处理器，其特征在于，所述砂砾罐内安装有PP棉过滤 器。
3.根据权利要求1中所述的简易净水处理器，其特征在于，所述第一支撑架、第二支撑架 下层架中的各敞口侧面均安装有挡板。
4.根据权利要求1～3中任一项所述的简易净水处理器，其特征在于，所述晒水管道板的管 道呈U型并排，且晒水管道板与水平面呈30°～60°的倾斜角。
5.根据权利要求1～3中任一项所述的简易净水处理器，其特征在于，所述截流管道上还安 装有水阀门，用于控制管道内污水流速。
说明书
一种简易净水处理器
【技术领域】
本实用新型涉及污水处理装置，特别是一种简易净水处理装置。
【背景技术】
据卫生组织调查指出，人类疾病80%与水有关，自来水的主要消毒方法是加氯杀菌，虽然能去除大量细菌，但也存在着有害物质，尤其是水中的重金属，氯分子和亚硝酸盐等成分，同时输送过程、水塔贮存等都会造成一定程度的二次污染，尽管将水煮沸，却无法去除水中的重金属等有害物质，这些物质的过量摄入，能对人体造成极大的危害，威胁着人类的身体健康，城乡自来水的部分超标，达不到中华人民共和国《生活饮用水卫生标准》，而上述污染的现状构成了对城乡人员健康的极大威胁。
公知的许多净水器产品设计构造简单，技术含量低，且设计不够美观，不能同时起到环保又装饰美观效果，存在一定的缺陷，尤其是对过滤器或滤芯、滤膜的快速更换、以及正冲洗排放成了该类产品的一个技术瓶颈，其产品主要是基于对城市家庭污水的净化，达到生活饮用水的目的而设计的。
【实用新型内容】
本实用新型的目的就是解决现有技术中的问题，提出一种简易净水处理装置。

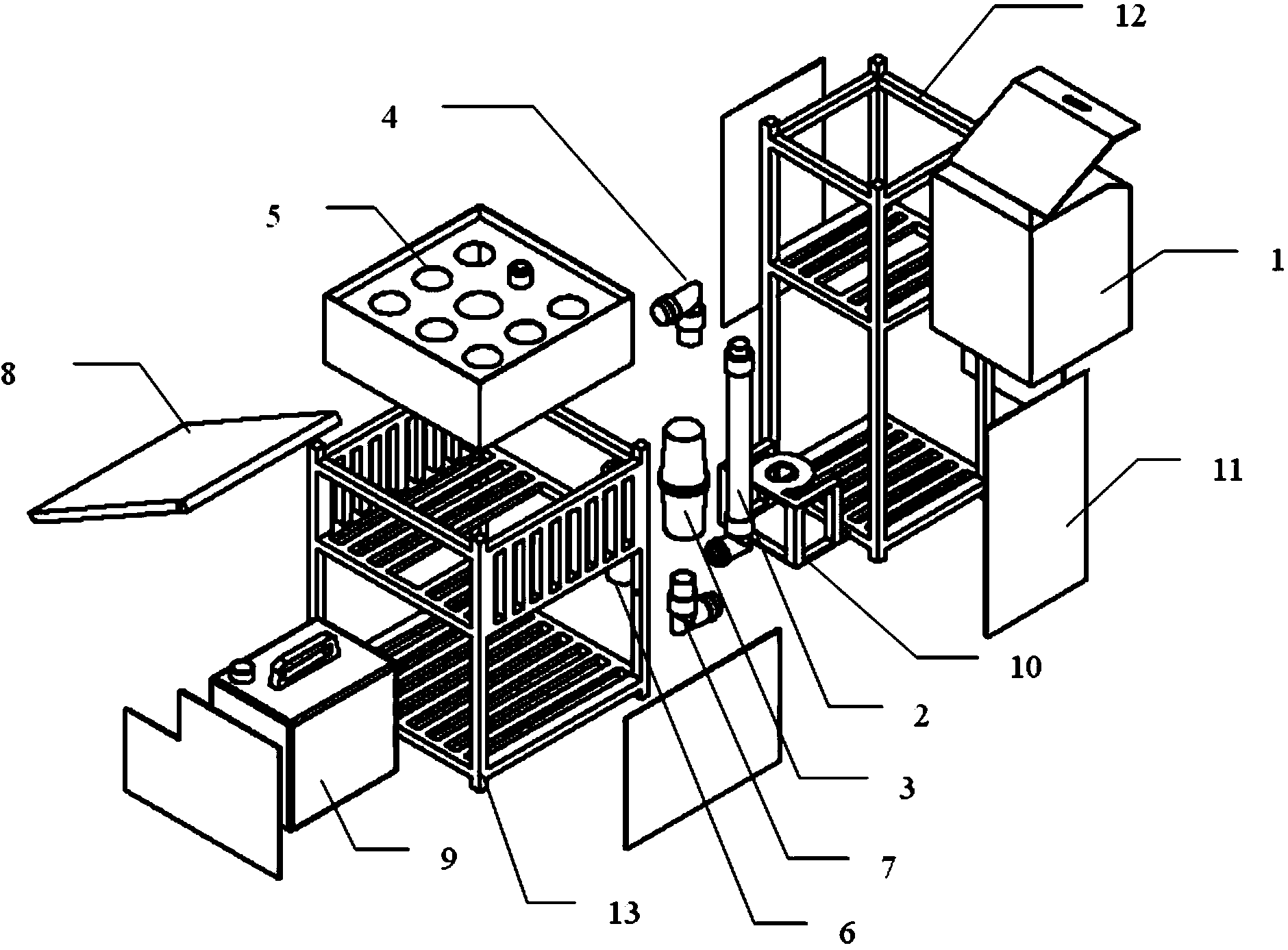

为实现上述目的，本实用新型提出了一种简易净水处理器，包括污水桶、排污管道、截流管道、砂砾罐、植物过滤箱、膜过滤器、储水容器、晒水管道板和两个双层支撑架，所述双层支撑架呈矩形框架结构，且其上下层之间通过栅格板进行隔离、双层支撑架的下层底端设有栅格板与地面相隔离，所述两个双层支撑架包括第一支撑架和第二支撑架，所述污水桶固定嵌套于第一支撑架的上层架内;所述第一支撑架的下层架的栅格面上设有管道固定架，用于固定排污管;所述植物过滤箱固定嵌套于第二支撑架的上层架内，所述储水容器放置于第二支撑架的下层架内;所述晒水管道板倾斜安装在第二支撑架下层架的侧面;所述污水桶底端通过排污管与砂砾罐底端相连通，所述砂砾罐顶端通过截流管道与膜过滤器顶端相连通，所述膜过滤器底端通过截流管道与植物过滤箱相连通，所述植物过滤箱底端通过晒水管道板内的管道与储水容器相连通;所述排污管贯穿通过第一支撑架下层架的管道固定架上，所述排污管与砂砾罐相互连通后呈U型状。
本实用新型中，所述砂砾罐内安装有PP棉过滤器。
本实用新型中，所述第一支撑架、第二支撑架下层架中的各敞口侧面均安装有挡板。
本实用新型中，所述晒水管道板的管道呈U型并排，且晒水管道板与水平面呈30°～60°的倾斜角。
本实用新型中，所述截流管道上还安装有水阀门，用于控制管道内污水流速。
与现有技术相比，本实用新型的有益效果：
本实用新型根据连通器原理，污水经过排污管通入砂砾罐的PP棉过滤器内，实现较大颗粒物杂质与水相分离;水流继续流通，到达膜过滤器对污水中细小微粒进行筛除处理;后续管道中配有水阀门，可以调节出水量控制过滤速度，经过膜过滤器处理后的污水以一定流速进入植物过滤箱，该植物过滤箱不仅是一个小型净水站，而且又能培养植物，达到美化环境的效果;污水再次经过植物净化后，流入支架侧面的晒水管道内，由于晒水管道板中管道U型并排设计，实现了足够长的管道来装载所需要的水，并且通过调整晒水管道板与水平面的倾斜角来对应不同的太阳照射角度;在经过太阳光长时间照射杀菌可以达到饮用标准;
同时该简易净水处理装置整体采用支撑框架结构，包括两个支架，对砂砾罐、膜过滤器等部件进行组装拆卸十分便捷，可随时对各个部件进行清洗、替换，提高了污水净化效率。
