申请日2017.12.25
公开(公告)日2018.03.30
IPC分类号B01D21/06; B01D21/01; B01D21/18; B01D21/28; C02F1/52
摘要
本发明涉及水处理技术领域，具体涉及一种用于处理工业废水的沉淀池，包括沉淀池本体、电机、搅拌桨、伸缩杆、圆杆;伸缩杆的下端固定连接有圆杆，圆杆的下端固定连接有旋转桨，旋转桨的外侧壁上安装有喷水管，旋转桨的上端面设有固定有立块和第一滑槽，第一滑槽中滑动卡接有滑块，滑块上固定连接有铁片，立块通过弹簧与铁片相连接，沉淀池内部固定有漏斗型漏板，沉淀池本体的下端侧壁上设有第二滑槽，第二滑槽中滑动卡接有拉杆，拉杆贯穿沉淀池本体的侧壁与挡板固定相连，沉淀池本体的底部四角安装有伸缩支柱和滚轮;本使用新型不仅能在自然沉降后实现上下层的分离，而且能够对沉淀池内部进行清洗，另外，本使用新型还有移动性强的特点。
权利要求书
1.一种用于处理工业废水的沉淀池，包括沉淀池本体、电机、搅拌桨、伸缩杆、圆杆;其特征在于：所述沉淀池本体内部设有絮凝剂进口管，所述沉淀池本体内部上端设有横板，所述横板的中间固定连接有所述伸缩杆，所述伸缩杆的上端穿过所述横板与所述电机相连接，所述伸缩杆的下端固定连接有所述圆杆，所述圆杆的下端固定连接有所述旋转桨，所述伸缩杆和所述圆杆内部固定有进水管，所述旋转桨的外侧壁上安装有喷水管，所述进水管与所述喷水管相通，所述喷水管内部设有增压泵，所述喷水管外端面螺纹连接有盖子，所述盖子上开设有小孔，所述旋转桨的上端面设有固定有立块和第一滑槽，所述滑槽位于所述立块的外侧，所述第一滑槽中滑动卡接有滑块，所述滑块上固定连接有铁片，所述立块通过弹簧与所述铁片相连接，所述沉淀池内部固定有漏斗型漏板，所述漏板下端固定连接有L型卡板，所述沉淀池本体的下端侧壁上设有第二滑槽，所述第二滑槽中滑动卡接有拉杆，所述第二滑槽和所述拉杆之间通过密封圈密封，所述拉杆贯穿所述沉淀池本体的侧壁与挡板固定相连，所述漏板左侧设有出水管，所述沉淀池本体的底端设有出污泥管，所述沉淀池本体的底部四角安装有伸缩支柱和滚轮。
2.根据权利要求1所述的一种用于处理工业废水的沉淀池，其特征在于：所述沉淀池本体上端呈凸字型结构。
3.根据权利要求1所述的一种用于处理工业废水的沉淀池，其特征在于：所述喷水管呈喇叭状，所述喷水管镶嵌在所述旋转桨的外侧壁上。
4.根据权利要求1所述的一种用于处理工业废水的沉淀池，其特征在于：所述小孔呈环形分布。
5.根据权利要求1所述的一种用于处理工业废水的沉淀池，其特征在于：所述铁片的侧边呈弧形。
6.根据权利要求1所述的一种用于处理工业废水的沉淀池，其特征在于：所述挡板与所述漏板底端相配合。
7.根据权利要求1所述的一种用于处理工业废水的沉淀池，其特征在于：所述伸缩支柱在所述滚轮的内侧。
8.根据权利要求1所述的一种用于处理工业废水的沉淀池，其特征在于：所述出水管和所述出污泥管上均设有阀门。
说明书
一种用于处理工业废水的沉淀池
技术领域
本发明涉及水处理技术领域，具体涉及一种用于处理工业废水水的沉淀池。
背景技术
工业废水，包括生产废水、生产污水及冷却水，是指工业生产过程中产生的废水和废液，其中含有随水流失的工业生产用料、中间产物、副产品以及生产过程中产生的污染物。由于工业废水中常含有多种有毒物质，如果直接排放，不仅会造成水资源的污染，更会造成很多生物的死亡，所以必须根据所排放的水中的各种物质的成分和浓度进行处理，达标后才能排放。
水处理的方式包括物理处理和化学处理，物理方法包括利用各种孔径大小不同的滤材，利用吸附或阻隔方式，将水中的杂质排除在外，吸附方式中较重要者为以活性炭进行吸附，阻隔方法则是将水通过滤材，让体积较大的杂质无法通过，进而获得较为干净的水。另外，物理方法也包括沉淀法，就是让比重较小的杂质浮于水面捞出，或是比重较大的杂质沉淀于下，进而取得。化学方法则是利用各种化学药品将水中杂质转化为对人体伤害较小的物质，或是将杂质集中，利用过滤法，将杂质去除。
其中物理法中的沉淀法是利用废水中杂质的重力不同而分层，从而使其分离，现在的沉淀池基本上是利用自然沉降法达到上述目的，但却存在以下缺点：
1、只能利用搅拌桨使废水充分搅拌，不能使上下层分层的废水分隔开，在排放上层清液时容易将下层的废水排出，大大降低了处理效果。
2、由于自然沉降，不能对侧壁上的污泥进行清洗。
3、只能将所要处理的废水运送到特定的地方进行处理，不能根据需要随时移动和稳定沉淀池，导致浪费了大量的人力和财力。
发明内容
针对现有技术的不足，本发明提供了一种用于处理工业废水水的沉淀池，不仅能对沉淀池中的废水进行充分搅拌，更能除去侧壁上的污泥并对残存的污泥进行冲洗，还能够根据需要移动和稳定沉淀池。
本发明通过以下技术方案予以实现：

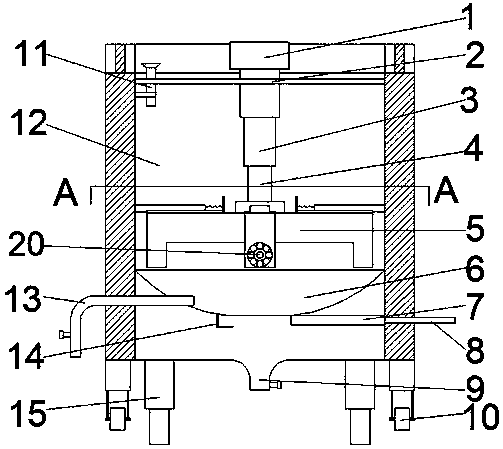

一种用于处理工业废水的沉淀池，包括沉淀池本体、电机、搅拌桨、伸缩杆、圆杆;所述沉淀池本体内部设有絮凝剂进口管，所述沉淀池本体内部上端设有横板，所述横板的中间固定连接有所述伸缩杆，所述伸缩杆的上端穿过所述横板与所述电机相连接，所述伸缩杆的下端固定连接有所述圆杆，所述圆杆的下端固定连接有所述旋转桨，所述伸缩杆和所述圆杆内部固定有进水管，所述旋转桨的外侧壁上安装有喷水管，所述进水管与所述喷水管相通，所述喷水管内部设有增压泵，所述喷水管外端面螺纹连接有盖子，所述盖子上开设有小孔，所述旋转桨的上端面设有固定有立块和第一滑槽，所述滑槽位于所述立块的外侧，所述第一滑槽中滑动卡接有滑块，所述滑块上固定连接有铁片，所述立块通过弹簧与所述铁片相连接，所述沉淀池内部固定有漏斗型漏板，所述漏板下端固定连接有L型卡板，所述沉淀池本体的下端侧壁上设有第二滑槽，所述第二滑槽中滑动卡接有拉杆，所述第二滑槽和所述拉杆之间通过密封圈密封，所述拉杆贯穿所述沉淀池本体的侧壁与挡板固定相连，所述漏板左侧设有出水管，所述沉淀池本体的底端设有出污泥管，所述沉淀池本体的底部四角安装有伸缩支柱和滚轮。
优选的，沉淀池本体上端呈凸字型结构。
优选的，所述喷水管呈喇叭状，所述喷水管镶嵌在所述旋转桨的外侧壁上。
优选的，小孔呈环形分布。
优选的，铁片的侧边呈弧形。
优选的，挡板与漏板底端相配合。
优选的，伸缩支柱在滚轮的内侧。
优选的，出水管和出污泥管上均设有阀门。
本发明的有益效果为：
1、使用时，可以对沉淀池中的废水进行充分搅拌，并在自然沉降后使上层清液和下层废水分隔开。
2、对自然沉降后排放掉上层清液后的沉淀池，可以对沉淀池内壁进行清洗。
3、该沉淀池可以根据需要移动和稳定在所需要的地方，移动性强。
