申请日2000.11.04
公开(公告)日2001.09.19
IPC分类号E03B11/02; E03C1/12
摘要
本实用新型是一种利用废水的冲厕装置。包括可安装于卫生间之内的贮水箱(6)及与其相通的进出水管,水箱(6)上部有一通过过滤器(8)与位于卫生间之内的盥洗池(18)相通的入水管(10),其侧面有通过过滤器(3)与位于厨房间盥洗池(2)相通的进水管(4),水箱内设有与地漏(17)连通的溢流管(11),水箱底部有排污口(7),其内有一过滤器(5),过滤器(5)上接有一根带有控制阀(13)的出水管(12),出水管(12)与便器(16)的进水管(14)相通。本实用新型结构简单,容易安装,可以将厨房和卫生间的二次水用于冲厕,达到节水的效果。

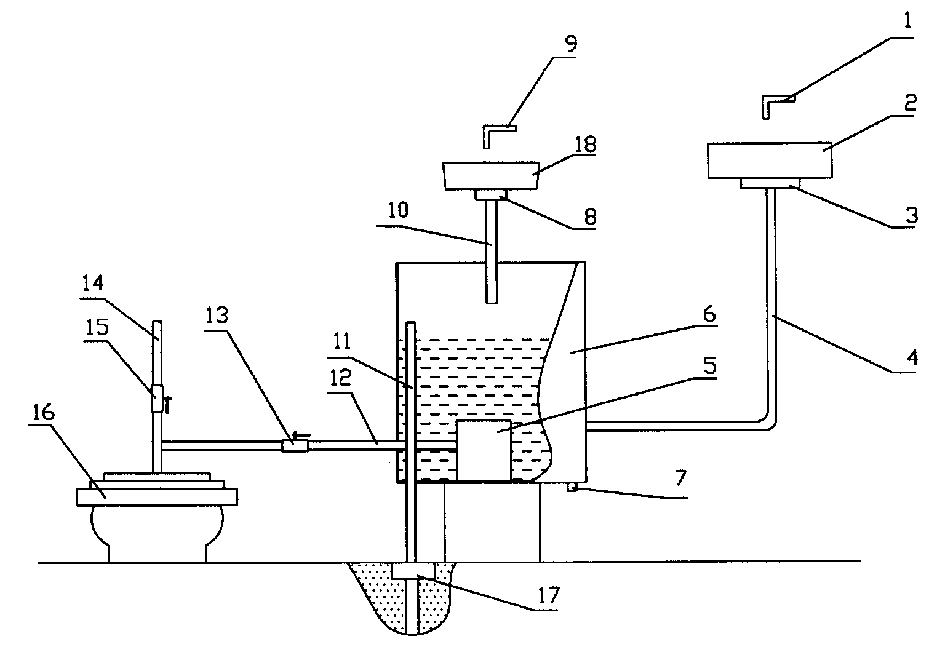

摘要附图
权利要求书
1.一种利用废水的冲厕装置，包括可安装于卫生间之内的贮水箱(6) 及与其相通的进出水管，其特征在于贮水箱(6)上部有一通过过滤器(8) 与位于卫生间之内的盥洗池(18)相通的进水管(10)，贮水箱(6)侧面 有一通过过滤器(3)与位于厨房间盥洗池(2)相通的进水管(4)，贮水 箱(6)内设有与地漏(17)连通的溢流管(11)，贮水箱(6)底部有排污 口(7)，内有一过滤器(5)，过滤器(5)上接有一根带有控制阀(13) 的出水管(12)，出水管(12)与便器(16)的进水管(14)相通。
说明书
利用废水的冲厕装置
本实用新型涉及一种日常生活用品，特别是一种利用废水的冲厕装 置。
由本人申请的“水的二次利用冲厕装置”(ZL94215259.X)，尚有不足 之处，其主要缺陷是结构复杂，安装施工不便，不适于对现有住宅的改造。
本实用新型的目的是在上述技术的基础上，克服其不足之处，提供一 种结构简单、安装施工均十分方便的利用废水的冲厕装置。
本实用新型按下述方案实现：
利用废水的冲厕装置，包括可安装于卫生间之内的贮水箱及与其相通 的进出水管，贮水箱上部有一通过过滤器与位于卫生间之内的盥洗池相通 的入水管，贮水箱侧面有一通过过滤器与位于厨房间盥洗池相通的进水 管，贮水箱内设有与地漏连通的溢流管，贮水箱底部有排污口，内有一过 滤器，过滤器上接有一根带有控制阀的出水管，出水管与便器的进水管相 通。
本实用新型结构简单、容易安装，特别适合于现有住宅的改造，利用 本装置，可以将厨房、卫生间内的二次水用于冲厕，达到节约用水的效果。 据不完全统计，节水可达30%左右。
