申请日2000.08.18
公开(公告)日2001.03.07
IPC分类号C02F9/14
摘要

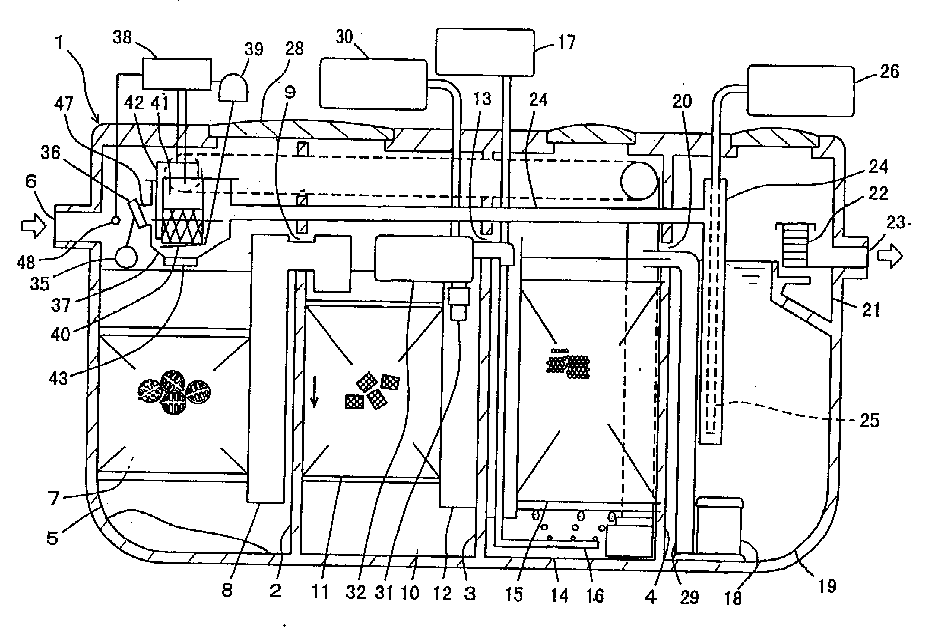

槽1备有第一厌氧滤床槽5、第二厌氧滤床槽10、接触曝气槽14、处理水槽19、消毒槽21和电解槽37,用人孔盖28作为盖。电解槽37备有电极41、42。通过电极41、42的电解,向第一厌氧滤床槽5供给金属离子。电极41、42安装在人孔盖28上。
摘要附图
权利要求书
1.污水处理装置，用于处理污水，其特征在于，包含收容污 水的污水处理部(61)，该污水处理部备有由磁性部件构成的吸附 机构(61A)。
2.如权利要求1所述的污水处理装置，其特征在于，上述污 水处理部，备有收容活性污泥的活性污泥槽(81)和过滤上述活性 污泥槽内的处理水的过滤器(97)，上述吸附机构(97A)设置在上 述过滤器(97)的附近。
3.如权利要求2所述的污水处理装置，其特征在于，上述吸 附机构(97A)与上述过滤器(97)设为一体。
4.如权利要求1至3中任一项所述的污水处理装置，其特征 在于，还包含向上述污水处理部(61)供给铁离子或铝离子的离子 供给部(70);上述污水处理部(61)备有沉淀槽(67)，该沉淀槽(67) 使得上述离子供给部(70)供给的铁离子或铝离子与处理水反应 而生成的凝聚物沉淀;上述吸附机构(67A)设置在上述沉淀槽内。
5.如权利要求4所述的污水处理装置，其特征在于，上述离 子供给部(70)备有浸入处理水中的电极(71、72)、不浸入处理水 中的支承上述电极的电极支承部(71A、72A)、将上述电极和电 源连接起来的配线(73A);上述配线(73A)与上述电极支承部 (71A、72A)设为一体。
6.如权利要求5所述的污水处理装置，其特征在于，上述电 极支承部(450)形成有供电极嵌合的切口部(451)。
7.污水处理装置，其特征在于，包含备有电极(51、52)的电 解单元(51～54)，在该电解单元(51～54)中，通过上述电极(51、 52)的电解，使处理水中的磷成份成为水难溶性盐析出;上述电解 单元(51～54)备有仅复盖电极侧面的盒(54)。
8.如权利要求7所述的污水处理装置，其特征在于，上述电 解单元(51～54)，还包含搅拌机构(53)，该搅拌机构(53)用于搅 拌被上述盒包围的空间。
9.如权利要求7或8所述的污水处理装置，其特征在于，还包 含
存在着厌氧性微生物的厌氧槽(5、10);
存在着好气性微生物的好气槽(14);
使污泥沉淀的沉淀槽(19);
上述电解单元(51～54)设置在上述厌氧槽(5、10)、好气槽(14) 或沉淀槽(19)的内部。
10.污水处理装置，其特征在于，包含备有电极的电解单元 (51、52、59)，在该电解单元(51、52、59)中使电极(51、52)电 解，使处理水中的磷成份成为水难溶性盐析出;为了选择地回收 上述金属盐，还包含在电解单元(51、52、59)的下流侧、与该电 解单元(51、52、59)相邻设置的回收单元(160)。
11.如权利要求10所述的污水处理装置，其特征在于，上述 回收单元(160)备有捕捉上述金属盐的吸附材(165)。
12.如权利要求10或11所述的污水处理装置，其特征在于， 还包含生活排水流入的流入槽(5)，上述电解单元(51、52、59) 和回收单元(160)设置在上述流入槽(5)内。
13.如权利要求10或11所述的污水处理装置，其特征在于， 还包含
存在着厌氧性微生物的厌氧槽(5、10);
存在着好气性微生物的好气槽(14);
使污泥沉淀的沉淀槽(19);
上述电解单元(51、52、59)和回收单元(160)设置在上述厌 氧槽(5、10)、好气槽(14)和沉淀槽(19)的外面，并且，使在上述 厌氧槽(5、10)、好气槽(14)和沉淀槽(19)处理后的污水流入。
14.凝聚沉淀装置，其特征在于，包含第一槽(606)和第二槽 (607)，在第一槽(606)，使除氮处理后的污水与金属离子反应， 使该反应生成的沉淀物凝聚;在第二槽(607)，从第一槽(606)导 入污水，使第一槽(606)中的凝聚物沉降;还备有电解槽(605)，该 电解槽(605)与上述第一槽(606)的上流侧连接，备有电极(711、 712)，通过使该电极(711、712)电解，向上述第一槽(606)供给金 属离子。
15.如权利要求14所述的凝聚沉淀装置，其特征在于，上述 电解槽(605)的构成至少可滞留3分钟污水。
16.凝聚沉淀装置，其特征在于，包含第一槽(606)和第二槽 (607)，在第一槽(606)，使除氮处理后的污水与金属离子反应， 使该反应生成的沉淀物凝聚;在第二槽(607)，从第一槽(606)导 入污水，使第一槽(606)中的凝聚物沉降;上述第一槽(606)备有 电极(711、712)，通过使该电极(711、712)电解，向第一槽(606) 供给金属离子。
17.如权利要求14至16中任一项所述的凝聚沉淀装置，其特 征在于，上述电极(711、712)当被预定电源供给电力时产生电解; 还包含将上述电极与上述预定电源连接起来的配线和支承上述 电极的电极支承部件(710、713)，上述电极支承部件(710、713) 至少内藏上述配线(719)的一部分。
说明书
污水处理装置和凝聚沉淀装置
本发明涉及污水处理装置和凝聚沉淀装置，特别涉及把处 理水中的磷成份作成难溶性金属盐后析出的污水处理装置和凝 聚沉淀装置。
以往的污水处理装置中，备有电极，利用该电极的电解产生 的金属离子，使处理水中的磷成份作成水难溶性金属盐析出。该 污水处理装置中，电极设置在电解槽内。图38模式地表示以往污 水处理装置中的电解槽。
图38中，在电解槽800内设置着电极801、802，电解槽800 备有导入处理水用的导入口803。电极801、802分别与电源连接， 通电时任一方被电解。该电解产生的金属离子，与从导入口803 导入的处理水内的磷成份反应，成为水难溶性金属盐。在电解槽 800的底部设有阀805，通过适当的操作，该阀805将上述金属盐 排出电解槽800外。
但是，以往的污水处理装置中，不能将金属盐充分地排出电 解槽800，该金属盐阻碍上述的电解。
另外，以往的污水处理装置中，电解槽800设置在导入生活 排水的其它槽内。排出到电解槽800外的金属盐，与在其它槽内 沉淀的污泥一起沉淀。金属盐与污泥一起沉淀时，从金属盐中回 收磷就很困难。这对于非常需要回收磷的今天，是个问题。
另外，以往的凝聚沉淀装置中，为了使处理水中的磷成份成 为水难溶性金属盐凝聚沉淀，有的备有凝聚槽和凝聚沉淀槽。图 39的框图表示以往的、包含凝聚沉淀装置的污水处理装置中的处 理流程。
如图39所示，污水按照中间流量调节槽901、凝聚槽902、凝 聚沉淀槽903、消毒槽904的顺序循环。在各槽中被处理后的污 水从消毒槽904放出。
在凝聚槽902，为了使污水的预定成份凝聚，投入了作为凝 聚剂的药剂，该药剂用于向污水供给铁离子或铝离子。投了该药 剂后，可从污水中凝聚并除去磷成份，另外，可降低污水的 BOD(biological oxygen demand)值、SS(suspended substance) 值和COD(chemical oxygen demand)值。BOD表示把可由微生物 分解的有机物量置换为氧量。SS是表示不溶解于水的浮游粒子 等的量。COD是海域等水的污染程度指标，表示用氧化剂可氧化 的有机物量。
在凝聚槽902，与凝聚剂混合后，污水与在凝聚槽902产生 的絮凝物一起被导入凝聚沉淀槽903。从凝聚槽902导入的絮凝 物在凝聚沉淀槽903中沉降，凝聚沉淀槽903的上清液导入消毒 槽904，被适当消毒后放出。
但是，图39所示的凝聚沉淀槽中，由于作为凝聚剂投入的药 剂是酸性溶液，所以凝聚作业危险，而且为了凝聚必须调节凝聚 槽902内的pH值，所以要切实除去磷成份比较困难。
另外，在污水处理装置或凝聚沉淀装置中，凝聚了磷化合物 的物质多呈微粒子状，这也导致不容易从处理水中切实除去凝 聚后的磷化合物。
因此，本发明是鉴于上述问题而作出的，其目的之一是提供 一种能切实从处理水中除去磷化合物的污水处理装置和凝聚沉 淀装置。
本发明的另一目的是以可再生状态回收更多的磷化合物。
本发明的另一目的是提供能安全地凝聚污水中磷成份的污 水处理装置和凝聚沉淀装置。
本发明的一个污水处理装置，用于处理污水，其特征在于， 包含收容污水的污水处理部，该污水处理部备有由磁性部件构 成的吸附机构。
根据本发明，可用吸附部件磁性地吸附在污水处理部产生 的磷化合物。
因此，可切实从污水中除去磷化合物。
另外，上述本发明的污水处理装置中，其特征在于，污水处 理部备有收容活性污泥的活性污泥槽和过滤上述活性污泥槽内 的处理水的过滤器，吸附机构最好设置在过滤器的附近。
这样，磷化合物的凝聚物被吸附部件吸附，可避免过滤器堵 塞。
另外，上述本发明的污水处理装置中，其特征在于，吸附机 构最好与过滤器设为一体。
这样，可更加切实地把过滤器附近的磷化合物的凝聚物吸 附在吸附部件上，从而可切实避免过滤器被磷化合物的凝聚物 堵塞。
另外，上述本发明的污水处理装置中，其特征在于，还包含 向污水处理部供给铁离子或铝离子的离子供给部;污水处理部备 有沉淀槽，该沉淀槽使得上述离子供给部供给的铁离子或铝离 子与处理水反应而生成的凝聚物沉淀;吸附机构最好设置在上述 沉淀槽内。
这样，可更有效地将磷化合物吸附在吸附部件上。这是因为 处理水内的磷化合物与铁离子或铝离子反应，成为可被吸附部 件吸附的状态。
另外，上述本发明的污水处理装置中，其特征在于，离子供 给部备有浸入处理水中的电极、不浸入处理水中的支承电极的电 极支承部、将电极与电源连接的连接器;连接器设在电极支承部 内。
这样，电极与电源的电气连接部分不浸入处理中，可避免腐 蚀。
另外，上述本发明的污水处理装置，其特征在于，电极支承 部最好有嵌合电极的至少一部分的切口部。
这样，电极的固定位置稳定。
因此，在离子供给部从电极供给的离子的分布稳定，所以， 污水处理装置的污水处理能力稳定。
本发明的另一污水处理装置，其特征在于，包含备有电极的 电解单元，在该电解单元中通过电极的电解，使处理水中的磷成 份成为水难溶性金属盐析出;上述电解单元备有仅复盖电极侧面 的盒。
根据本发明，由于电极被盒复盖，所以电极电解产生的金属 离子可有效地与处理水反应。并且，由于盒没有底，所以，金属 离子与处理水中的磷成份反应后产生的金属盐，可迅速地移动 到远离电极的部位。
因此，在污水处理装置中，可避免析出的金属盐使电极电解 反应、以及金属离子与处理水中的磷成份的反应的效率降低。即， 在污水处理装置中，可切实地除去磷化合物。
另外，上述本发明的污水处理装置中，其特征在于，电解单 元最好还包含搅拌机构，该搅拌机构用于搅拌被上述盒包围的 空间。
这样，可以更有效地使电极电解产生的金属离子与处理水 反应。
另外，上述本发明的污水处理装置中，其特征在于，还包含 存在着厌氧性微生物的厌氧槽、存在着好气性微生物的好气槽、 使污泥沉淀的沉淀槽;电解单元最好设置在厌氧槽、好气槽或沉 淀槽的内部。
这样，可以使污水处理装置小型化。
本发明另一污水处理装置，其特征在于，包含备有电极的电 解单元，在电解单元中使电极电解，使处理水中的磷成份成为水 难溶性盐析出;为了选择地回收金属盐，还包含在电解单元的下 流侧、与该电解单元相邻设置的回收单元。
根据本发明，可用回收单元回收在污水处理装置析出的金 属盐。因此，可抑制该金属盐与污水处理装置内的污泥混合。
因此，可避免析出的金属阻碍电极附近的反应，并且，可以 提高以可再生状态回收上述金属盐的效率。即，在污水处理装置 中，可切实除去磷化合物，并且提高磷的再生效率。
另外，上述本发明的污水处理装置中，其特征在于，回收单 元备有捕捉金属盐的吸附材。
这样，可更加切实地以可再生状态回收金属盐。
另外，上述本发明的污水处理装置中，其特征在于，还包含 生活排水流入的流入槽，电解单元和回收单元最好设置在流入 槽内。
这样，电解单元和回收单元，设置在在污水处理装置中析出 的水难溶性金属盐与污泥容易混合的槽内。
因此，可有效地将磷成份供给电解单元，并且可充分发挥回 收单元的效果。
另外，上述本发明的污水处理装置中，其特征在于，还包含 存在着厌氧性微生物的厌氧槽、存在着好气性微生物的好气槽、 使污泥沉淀的沉淀槽;除了厌氧槽、好气槽和沉淀槽，并且，设置 使在厌氧槽、好气槽和沉淀槽处理后的污水流入的电解单元和回 收单元。
这样，可极力避免污水处理装置中析出的水难溶性金属盐 与污泥混合。
本发明的凝聚沉淀装置，其特征在于，包含第一槽和第二槽， 在第一槽，使去氮处理后的污水与金属离子反应，使该反应生成 的沉淀物凝聚;在第二槽，从第一槽导入污水，使第一槽中的凝 聚物沉降;还备有电解槽，该电解槽与第一槽的上流侧连接，备 有电极，通过使电极电解，向第一槽供给金属离子。
根据本发明，不投入以往作为凝聚剂使用的危险药剂，而是 利用电极的电解向第一槽供给金属离子。并且，在凝聚时不需要 调节pH值。
因此，在凝聚沉淀装置中，可安全且切实地凝聚污水中的磷 成份。
另外，上述本发明的凝聚沉淀装置中，其特征在于，上述电 解槽中的污水最好至少滞留3分钟。
这样，电解槽可更加小型化。
本发明另一凝聚沉淀装置，其特征在于，包含第一槽和第二 槽，在第一槽，使去氮处理后的污水与金属离子反应，使该反应 生成的沉淀物凝聚;在第二槽，从第一槽导入污水，使第一槽中 的凝聚物沉降;第一槽备有电极，通过使电极电解，向第一槽供 给金属离子。
根据本发明，不投入以往作为凝聚剂使用的危险药剂，而是 利用电极的电解向第一槽供给金属离子。并且，在凝聚时不需要 调节pH值。
因此，在凝聚沉淀装置中，可安全且切实地凝聚污水中的磷 成份。
另外，上述本发明的凝聚沉淀装置中，其特征在于，电极被 预定电源供给电力时产生电解;还包含将电极与预定电源连接起 来的配线和支承电极的电极支承部件，电极支承部件至少内藏 配线的一部分。
这样，可更紧凑且不容易浸水地配置。
