申请日2000.06.02
公开(公告)日2001.06.20
IPC分类号C02F1/40
摘要
一种高效污水砂固液分离装置,由聚砂溢流槽1、驱砂回水腔体2、聚砂容器11、立式渣浆泵12等组成,聚砂容器11上有聚砂溢流槽1,聚砂容器11的一端有进口10,立式渣浆泵12的吸入口13设置在聚砂容器11的底部,聚砂容器11为锥形,携砂率可控制在30%以下,外排流体含油率限制在1%以下,使携砂污水分离后实时返回系统;沉砂不在分离装置内滞留,及时聚集提升外排,且又能保证外排砂中含油率达标或优于国标。

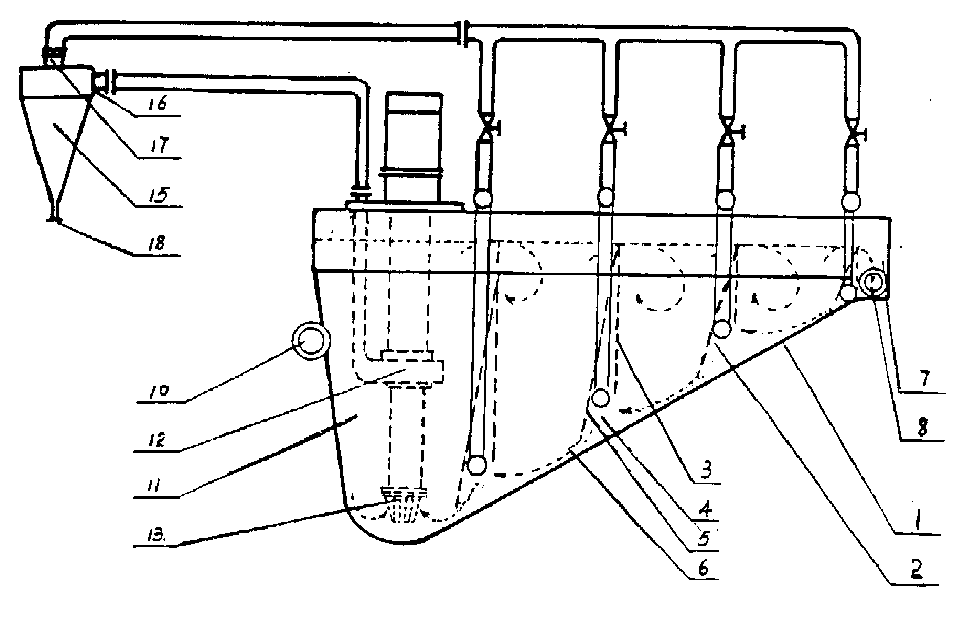

摘要附图
权利要求书
1.一种高效污水砂固液分离装置，由聚砂溢流槽(1)、驱砂回水腔体(2)、 溢流隔板(3)、排砂斜板(4)、聚砂斜板(5)、水幕驱砂口(6)、集油排污 槽(7)、排污口(8)、进口(10)、聚砂容器(11)、立式渣浆泵(12)、泵吸 入口(13)、水力旋流器(15)、旋流器进料口(16)、旋流器溢流口(17)、 旋流器底流口(18)、导流板(19)、观察窗(20)、回水冲砂管(21)组成， 其特征在于：聚砂容器(11)上有聚砂溢流槽(1)，聚砂容器(11)内分别 置有驱砂回水腔体(2)、溢流隔板(3)、排砂斜板(4)、聚砂斜板(5)、水 幕驱砂口(6)，聚砂容器(11)的一端有集油排污槽(7)、排污口(8)，另 一端壁上有进口(10)，立式渣浆泵(12)的吸入口(13)设置在聚砂容器(11) 的底部，立式渣浆泵(12)通过旋流器进料口(16)与水力旋流器(15)连 接，水力旋流器(15)上、下端分别设置有旋流器溢流口(17)、旋流器底流 口(18)。
2.根据权利要求1所述的一种高效污水砂固液分离装置，其特征在于： 聚砂容器(11)为锥形。
3.根据权利要求1所述的一种高效污水砂固液分离装置，其特征在于： 聚砂容器(11)的上部有导流板(19)，其顶部有观察窗(20)。
4.根据权利要求1所述的一种高效污水砂固液分离装置，其特征在于： 回水冲砂管(21)从槽体两侧分别引入驱砂回水腔体(2)。
5.根据权利要求1所述的一种高效污水砂固液分离装置，其特征在于： 聚砂溢流槽(1)、溢流隔板(3)、聚砂斜板(5)可以是一个以上。
说明书
一种高效污水砂固液分离装置
本实用新型涉及石油集输系统卧式容器密闭清砂工艺中的一种高效污水 砂固液分离装置。
目前，就2″排砂汇管而言，它对砂处理装置的基本要求是不得对其排 砂过程产生较大阻力(压力损失小于0.01～0.02Mpa)，附加阻力的增加，将 直接降低排砂汇管内流速，易使管内形成沉砂堵塞，影响该工艺的安全运行。 在排砂汇管终端加装水力旋流器的简易方法虽然简单，但这显然是在排砂汇 管终端附加了0.03～0.05Mpa的压力损失，该工况下随着固相含量的增大， 这一附加阻力将聚增，明显地缩小了该装置对系统压力的适用范围。就现场 工况而言，当排砂工艺管线直径确定后，管内流体速度取决于输送介质的固 液比和容器内压，当输送介质固液比高或系统压力低时，其排砂管内流速降 低，反之亦然。然而容器内压力又随着每个站的处理液量的大小和外输气量 的多少而变化，所以，一般转油站的中转液量随着季节变化而调整，在平均 气温低的季节，系统压力随外输用气量的增大而降低，在这一时期适合提高 系统采液量，随着提液措施的实施，采出液携砂量必然增加，容器内底层砂 位增加速率也会发生较大幅度的变化。所以，排砂的间隔时间，随季节和液 量的变化，也是一个缓慢量，而中转站对液量及其罐内砂位增加量的反映存 在着滞后现象，在此情况下，容器内短时间聚集了大量沉砂，当开始排砂时， 管内固液比远大于30%，该工况下极易造成砂堵汇管。
本实用新型的目的在于提供一种使携砂污水分离后适时返回系统、沉砂不 在分离装置内滞留，及时聚集提升外排且又能保证外排砂中含油率达标的高 效污水砂固液分离装置。
本实用新型是这样实现的：由聚砂溢流槽1、驱砂回水腔体2、溢流隔板3、 排砂斜板4、聚砂斜板5、水幕驱砂口6、集油排污槽7、排污口8、进口10、 聚砂容器11、立式渣浆泵12、泵吸入口13、泵吐出口13、水力旋流器15、 旋流器进料口16、旋流器溢流口(回水)17、旋流器底流口18、导流板19、 观察窗20、回水冲砂管21组成，聚砂容器11上有聚砂溢流槽1，聚砂容器 11内分别置有驱砂回水腔体2、溢流隔板3、排砂斜板4、聚砂斜板5、水幕 驱砂口6，聚砂容器11的一端有集油排污槽7、排污口8，另一端壁上有进口 10，立式渣浆泵12的吸入口13设置在聚砂容器11的底部，立式渣浆泵12 通过旋流器进料口16与水力旋流器15连接，水力旋流器15上、下端分别设 置有旋流器溢流口17、旋流器底流口18。
聚砂容器11为锥形。
聚砂容器11的上部有导流板19，其顶部有观察窗20。
回水冲砂管21从槽体两侧分别引入驱砂腔体2。
聚砂溢流槽1、溢流隔板3、聚砂斜板5可以是一个以上。
本实用新型的优点在于：由于容器内加装的斜板与砂斗对倒吸式排砂管外 排流体的调节作用，使倒吸式排砂管的携砂率可控制在30%以下，且由于集 砂斗对倒吸式排砂管排出流体时，造成的负压旋涡的扩散作用，可使外排流 体含油率限制在1%以下，解决该流体的高效分离，使携砂污水分离后实时返 回系统;沉砂不在分离装置内滞留，及时聚集提升外排，且又能保证外排砂 中含油率达标或优于国标。
