申请日2000.04.30
公开(公告)日2001.03.21
IPC分类号C02F1/00; G05D7/06
摘要
本实用新型是水处理药剂控制器,它由药剂贮缸、管道、阀门、齿轮泵、电机、变频器、电源、流量计共同连接构成,其相互连接关系为;药贮缸通过管道并经阀门与齿轮泵相连并用齿轮泵作药剂输送泵,齿轮泵通过电机轴与电机相连,变频器通过电缆分别与电源及电机相连,流量计通过管道分别与齿轮泵、废水处理装置相连。本控制器价格低廉、控制精确、操作控制方便、特别便于在控制室远程控制齿轮泵的药剂泵送量。
摘要附图

权利要求书
1、一种水处理药剂控制器,其特点在于:它由水处理药剂贮缸(1)、 药剂输送管道(2)、阀门(3)、齿轮泵(4)、电机(5)、变频器(7)、电源 (8)、流量计(9)共同连接构成,其相互连接关系为:水处理药剂贮缸(1) 通过药剂输送管道(2)并经阀门(3)与齿轮泵(4)相连接,并用齿轮泵 (4)作为水处理药剂输送蹦,齿轮泵(4)通过电机轴与齿轮泵的驱动电机 (5)相连接,变频器(7)分别通过电缆线(6)分别与电机(5)及电源(8) 相电气连接,变频器(7)改变驱动电机(5)的三相电源的工作频率来调控 驱动电机(5)的转速而改变齿轮泵(4)的泵送能力以便精确达到所需的水 处理药剂投加量;齿轮泵(4)通过药剂输送管道(2)与流量计(9)相连 接,水处理药剂从齿轮泵泵送出来经药剂输送管道(2)输送到流量计(9) 指示所泵送的流量,再经管道(2)输送到所需药剂的水处理装置。
说明书
水处理药剂控制器
本实用新型是水处理药剂控制器,属水和废水处理技术及设备。
在水和废水处理的实践中,控制水和废水处理药剂的投加量,有时是水 和废水处理效果的关键。目前最常用的控制水处理药剂投加量的方法是采用 计量泵进行水处理药剂的投加。由于计量泵价格昂贵,故一些中小型水处理 系统往往采用药剂直接投加的方法,这就引起加药量严重失准,不能保证水 或废水处理的效果;另外计量泵的流量调控,必须在计量泵的泵体现场进行 调节,不容易实现控制室远程调控。目前在中小型水或废水处理厂,水处理 药剂的投加,一般采用两种方法:第一种是自流控制法,即建一个高位的药 剂缸,通过管道和阀门将药剂加入到泵的吸入口或加入到废水的低位混合池 中;第二种方法是采用计量泵,将药剂泵入到水或废水处理系统,通过现场 调节计量泵的冲程改变泵的输出流量。这两种加药方法都存在一定的缺陷, 第一种方法,固然有价格低廉的优点,但药剂投加量很不精确,在药剂液位 高时,由于液位差大,药剂投加量也较大,随着药剂的不断投加,液位不断 下降,药剂的投加量也随之下降,有时严重影响水或废水处理效果;第二种 方法则因计量泵的价格昂贵,而较少应用在中小型水和废水处理系统。
本实用新型的目的就是为了克服和解决一些中小型水或废水处理系统因 计量泵价格昂贵且无法实现控制室远程调控而采用药剂直接投加,使加药量 严重失准、影响处理效果等的缺点和问题,研究设计一种能较精确地控制水 处理剂的投加量,并能做到控制室远程控制、具有价廉、使用维修方便的水 处理药剂控制器。

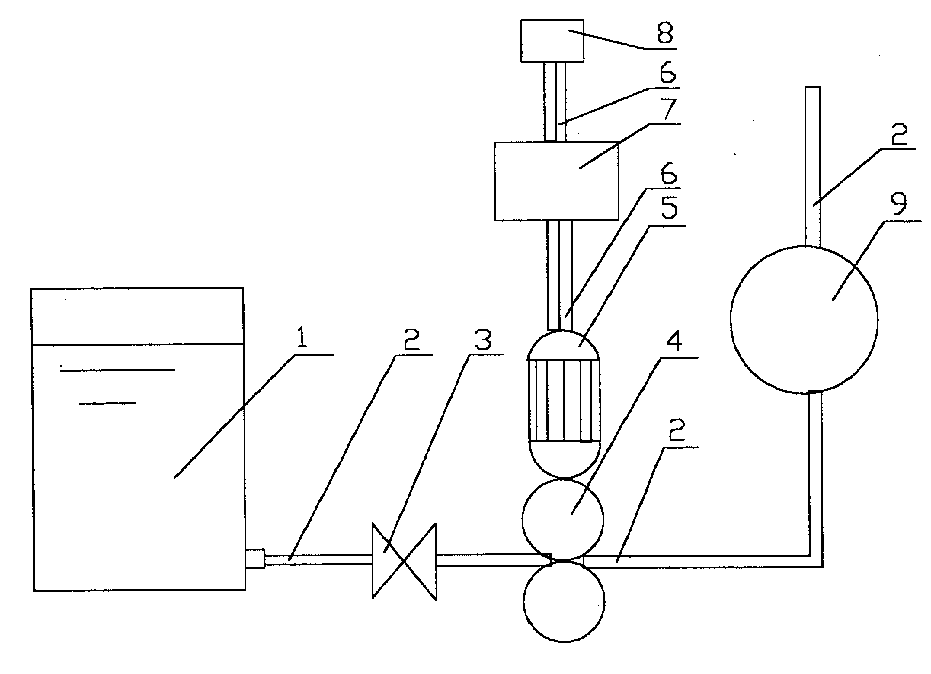

本实用新型是通过下述技术方案来实现的:本水处理药剂控制器的结构 构成连接示意图如图1所示。它由水处理药剂贮缸1、药剂输送管道2、阀 门3、齿轮泵4、电机5、变频器7、电源8、流量计9共同连接构成,其相 互连接关系为:水处理药剂贮缸1通过药剂输送管道2并经阀门3与齿轮泵 4相连接,并用齿轮泵4作为水处理药剂输送泵,齿轮泵4通过电机轴与齿 轮泵的驱动电机5相连接,变频器7分别通过电缆线6分别与电机5及电源 8相电气连接,变频器7改变驱动电机5的三相电源的工作频率来调控驱动 电机5的转速而改变齿轮泵4的泵送能力以便精确达到所需的水处理药剂投 加量;齿轮泵4通过药剂输送管道2与流量计9相连接,水处理药剂从齿轮 泵泵送出来经药剂输送管道2输送到流量计9指示所泵送的流量,再经管道 2输送到所需药剂的水处理装置。
本实用新型与现有技术相比,具有如下的优点和有益效果:(1)本实用 新型能帮助中小型水处理装置克服和解决因现有计量泵价格昂贵,又无法实 现控制室远程调控而采用药剂直接投加而使加药量严重失准、影响处理效果 的缺点和问题,能提供一种流量控制精确、操作控制简便、特别便于在控制 室远程控制的水处理药剂控制器;(2)本实用新型价格低廉,由于电子技术 的不断发展,中型变频器的价格不断下降,故使用变频器调控电机的运转速 度,来改变齿轮泵的泵送能力的精确加药控制器具有明显的价格优势。
