申请日2000.03.03
公开(公告)日2002.08.14
IPC分类号G01F22/00
摘要
本实用新型为污水处理池废气测量装置。本实用新型包括气体收集筒、气体流量计以及气体收集筒固定设备及压力控制器等。本实用新型装置解决了目前污水处理池产生废气无法计量的问题,为治理污水处理池废气打下基础。本实新型装置可以行之有效用于各种类型污水处理池的废气测量。

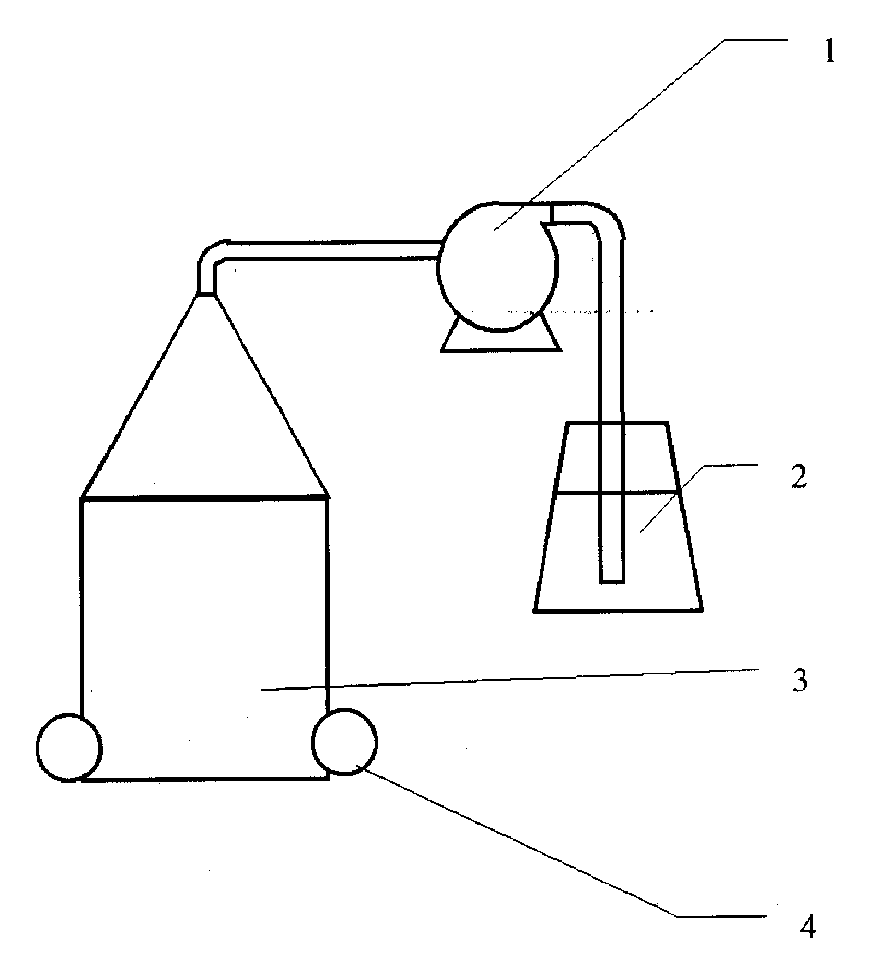

摘要附图
权利要求书
1、一种污水处理池废气测量装置，其特征在于包括气体收集筒[3]、气体流 量计[1]和气体收集筒[3]的固定装置，其中气体收集筒[3]的出口通过导管与气体 流量计[1]的入口相通。
2、按照权利要求1所述的装置，其特征在于包括压力控制部分[2]。
3、按照权利要求1所述的装置，其特征在于所述的气体收集筒[3]的截面为 圆形或方形。
4、按照权利要求1所述的装置，其特征在于所述的气体流量计[1]为湿式气 体流量计、转子流量计或质量流量计。
5、按照权利要求2所述的装置，其特征在于所述的压力控制部分[2]为一定 高度的水封或压力控制阀，其位置在气体流量计[1]前或其后。
6、按照权利要求1所述的装置，其特征在于所述的气体收集筒[3]的固定装 置为浮力筒[4]、夹持器[5]、固定支撑柱[6]或夹持器[5]与固定支撑柱[6]的结合。
说明书
污水处理池废气测量装置
本实用新型涉及一种污水处理池产生废气的测量装置，特别是大面积液体 表面挥发及发酵产生的气体测量装置。
在采油、炼油、化工、皮革、印染及冶金等行业中存在着大量的污水处理 场，其中很大部分是露天装置，在污水处理过程中有大量挥发性有机物、无机 物及生物发酵产生的气体散发到大气中，如炼油厂的隔油池、生化处理池等都 产生大量挥发性气体进入空气，对工作环境及大气造成严重污染。
随着人们环境意识的增强及环保法规的进一步完善，对这些露天的污水处 理池挥发气体的处理会引起人们关注。若要处理露天污水处理池的挥发气体， 首先要测量污水处理池所产生的气体量，目前还没有文献报导测量污水处理池 所产生气体量的装置或仪器，实际上也没有有效的测量装置及方法，因此，也 无法对污水处理池产生的有害气进行有效的处理。
本实用新型的目的是提供一种结构简单、使用方便、测量准确的污水处理 池产生废气的测量装置。
