申请日2014.07.14
公开(公告)日2014.12.10
IPC分类号B01D29/56
摘要
本实用新型属于污水过滤设备领域，尤其涉及一种废酸水处理的过滤装置，包括支撑架、横梁、过滤筒、压盖、出液口、进液管、第一出料口、第二出料口、滤网垫板、滤网、弹簧、滤布垫板、滤布、气缸、活塞杆、缸板和电机，所述支撑架上设有横梁，所述横梁上安装有过滤筒，所述过滤筒的上端设置有压盖，下端开有出液口，左上侧设置有进液管，右侧依次开有第一出料口和第二出料口，所述第一出料口相对应的过滤筒内部的左右两侧均安装有滤网垫板，所述滤网垫板上设置有滤网，所述滤网左右两侧与压盖之间分别设置有弹簧。本实用新型提供一种滤液质量高、过滤时间短、工作效率高的废酸水处理的过滤装置。
权利要求书
1.一种废酸水处理的过滤装置，其特征在于：包括支撑架、横梁、过滤筒、压盖、 出液口、进液管、第一出料口、第二出料口、滤网垫板、滤网、弹簧、滤布垫板、滤布、 气缸、活塞杆、缸板和电机，所述支撑架上设有横梁，所述横梁上安装有过滤筒，所述 过滤筒的上端设置有压盖，下端开有出液口，左上侧设置有进液管，右侧依次开有第一 出料口和第二出料口，所述第一出料口相对应的过滤筒内部的左右两侧均安装有滤网垫 板，所述滤网垫板上设置有滤网，所述滤网左右两侧与压盖之间分别设置有弹簧，所述 第二出料口相对应的过滤筒内部的左右两侧均安装有滤布垫板，所述滤布垫板上设置有 滤布，所述支撑架顶部与压盖中部相对应的位置固定有气缸，所述气缸上端连接电机， 下端设置有活塞杆，所述活塞杆的下端固定有缸板。
2.根据权利要求1所述的一种废酸水处理的过滤装置，其特征在于：所述压盖上设 置有与缸板形状和大小相匹配的凹槽。
3.根据权利要求1所述的一种废酸水处理的过滤装置，其特征在于：所述压盖侧面 上设置有橡胶垫。
4.根据权利要求1所述的一种废酸水处理的过滤装置，其特征在于：所述滤网为金 属滤网。
5.根据权利要求1所述的一种废酸水处理的过滤装置，其特征在于：所述滤布为斜 纹滤布。
说明书
一种废酸水处理的过滤装置
技术领域
本实用新型属于污水过滤设备领域，尤其涉及一种废酸水处理的过滤装置。
背景技术
目前，随着科技的进步和工业的快速发展，更多工业领域的生产过程中应用到各种酸的 化学原料，生产过程之后废酸随着污水排放到环境中，所以为了避免排放的废酸水污染环境， 一是从生产过程中让酸原料得到充分利用而不浪费，二是对排放出的废酸水进行高质量的废 液达标处理。因此，处理废液后的回收物质质量达标情况直接取决于废酸水处理设备，而过 滤装置作为废酸水处理设备中的过程设备，其废液过滤时固体物质滤出程度对整个废酸水处 理过程起着至关重要的作用，滤出不充分时可能导致废酸水处理后物质的整体质量不达标而 对环境造成污染。现有技术的废酸水处理的过滤装置包括注水口、进料口、过滤网、支架、 电机、排水口、辊筒，废液从进料口进入，可以适当从注水口注入水稀释废液，电机驱动辊 筒转动，辊筒转动带动过滤网进行过滤，过滤后的液体从排水口中排出。但是实际应用时这 种废酸水处理的过滤装置存在以下缺点：
1、过滤装置中只有一级过滤网，废液只经过一级过滤，当过滤网孔径大时，可能造成过 滤后的废液中含有较小杂质，当过滤网孔径小时，如果废液中的杂质颗粒较大则造成过滤缓 慢，降低了滤液质量、延长了过滤时间。
2、废液过滤流动时靠辊筒转动从过滤网下渗液体，当废液中含固体杂质较多时，其过滤 速度较慢，降低了过滤的工作效率。
发明内容
本实用新型的主要目的在于解决现有技术中存在的问题，提供一种滤液质量高、过滤时 间短、工作效率高的废酸水处理的过滤装置。
本实用新型所解决的技术问题采用以下技术方案来实现：

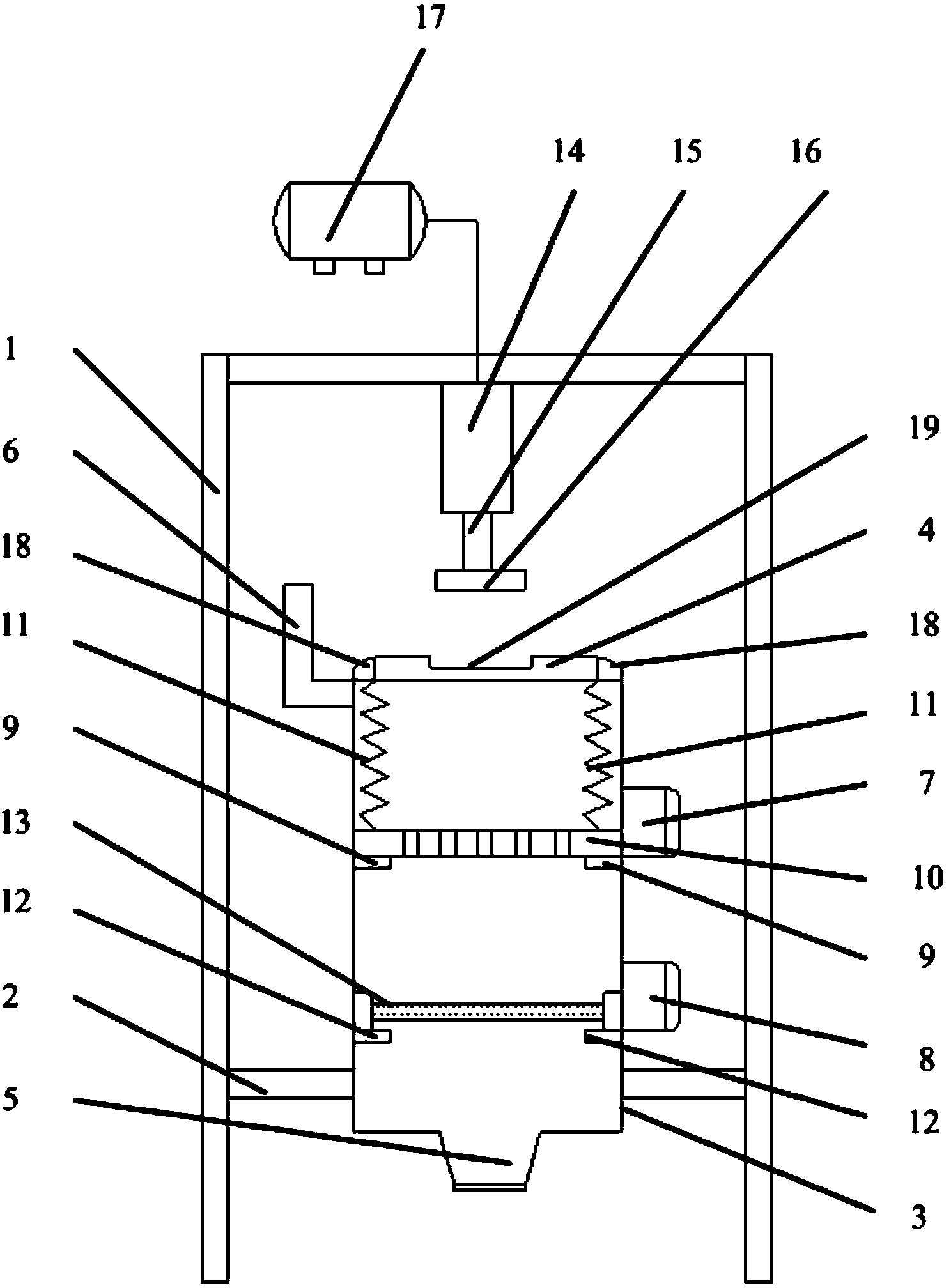

一种废酸水处理的过滤装置，包括支撑架、横梁、过滤筒、压盖、出液口、进液管、第 一出料口、第二出料口、滤网垫板、滤网、弹簧、滤布垫板、滤布、气缸、活塞杆、缸板和 电机，所述支撑架上设有横梁，所述横梁上安装有过滤筒，所述过滤筒的上端设置有压盖， 下端开有出液口，左上侧设置有进液管，右侧依次开有第一出料口和第二出料口，所述第一 出料口相对应的过滤筒内部的左右两侧均安装有滤网垫板，所述滤网垫板上设置有滤网，所 述滤网左右两侧与压盖之间分别设置有弹簧，所述第二出料口相对应的过滤筒内部的左右两 侧均安装有滤布垫板，所述滤布垫板上设置有滤布，所述支撑架顶部与压盖中部相对应的位 置固定有气缸，所述气缸上端连接电机，下端设置有活塞杆，所述活塞杆的下端固定有缸板。
所述压盖上设置有与缸板形状和大小相匹配的凹槽。
所述压盖侧面上设置有橡胶垫。
所述滤网为金属滤网。
所述滤布为斜纹滤布。
本实用新型的有益效果为：
1、本实用新型的这种两级过滤和气缸压缩相配合的结构设计方式，气缸推动废酸液体从 滤网上流过进行过滤，提高了过滤速度;而且废酸液体首先通过滤网滤出颗粒较大的固体物 质，再通过致密滤布滤出颗粒较小的固体物质，经过两级过滤，提高了滤液质量和工作效率。
2、本实用新型的滤网左右两侧与压盖之间分别设置有弹簧，当气缸推动压盖向下运动过 快时，可以避免压盖带动废液下压过滤而损坏滤网;当过滤结束后，弹簧可以将压盖反弹至 过滤筒上端的原始位置。
3、本实用新型的压盖上设置有与缸板形状和大小相匹配的凹槽，气缸的缸板进入到凹槽 中推动压盖下移，可以使缸板推动的更稳不至于移动，而且可以使压盖承受缸板力度更均匀 而平行移动。
4、本实用新型的压盖侧面上设置有橡胶垫，来回移动压盖的过程中，橡胶垫可以防止压 盖与过滤筒侧壁之间碰撞磨损。
5、本实用新型的滤网为金属滤网，当气缸推动压盖下移来带动废液体下移过滤时，金属 滤网能承受较大压力不至于损坏，而且金属滤网坚固、使用寿命长。
6、本实用新型的滤布为斜纹滤布，斜纹滤布过滤废液时，抗磨擦能力强、过滤速度快、 寿命长。
