申请日2014.06.05
公开(公告)日2014.12.10
IPC分类号C02F3/28
摘要
本实用新型公开了一种污水布水器及具有该污水布水器的污水处理池，污水布水器包括脉冲器筒体、钟罩、虹吸管、脉冲辅助组件及调节组件，钟罩设置于脉冲器筒体内;虹吸管一端收容于所述钟罩内，另一端伸入污水处理井;脉冲辅助组件包括脉冲辅助管及连接管，连接管的一端与钟罩顶部连接，且朝向虹吸管方向的正投影落入虹吸管，连接管的另一端与虹吸管连通，脉冲辅助管一端连通连接管，另一端朝向钟罩的底部方向;调节组件包括密封板，钟罩内侧壁设置有调节筒，钟罩侧壁与所述调节筒对应处开设有导气孔，所述密封板设置于所述钟罩外侧壁，且可沿所述钟罩侧壁移动开合所述导气孔。

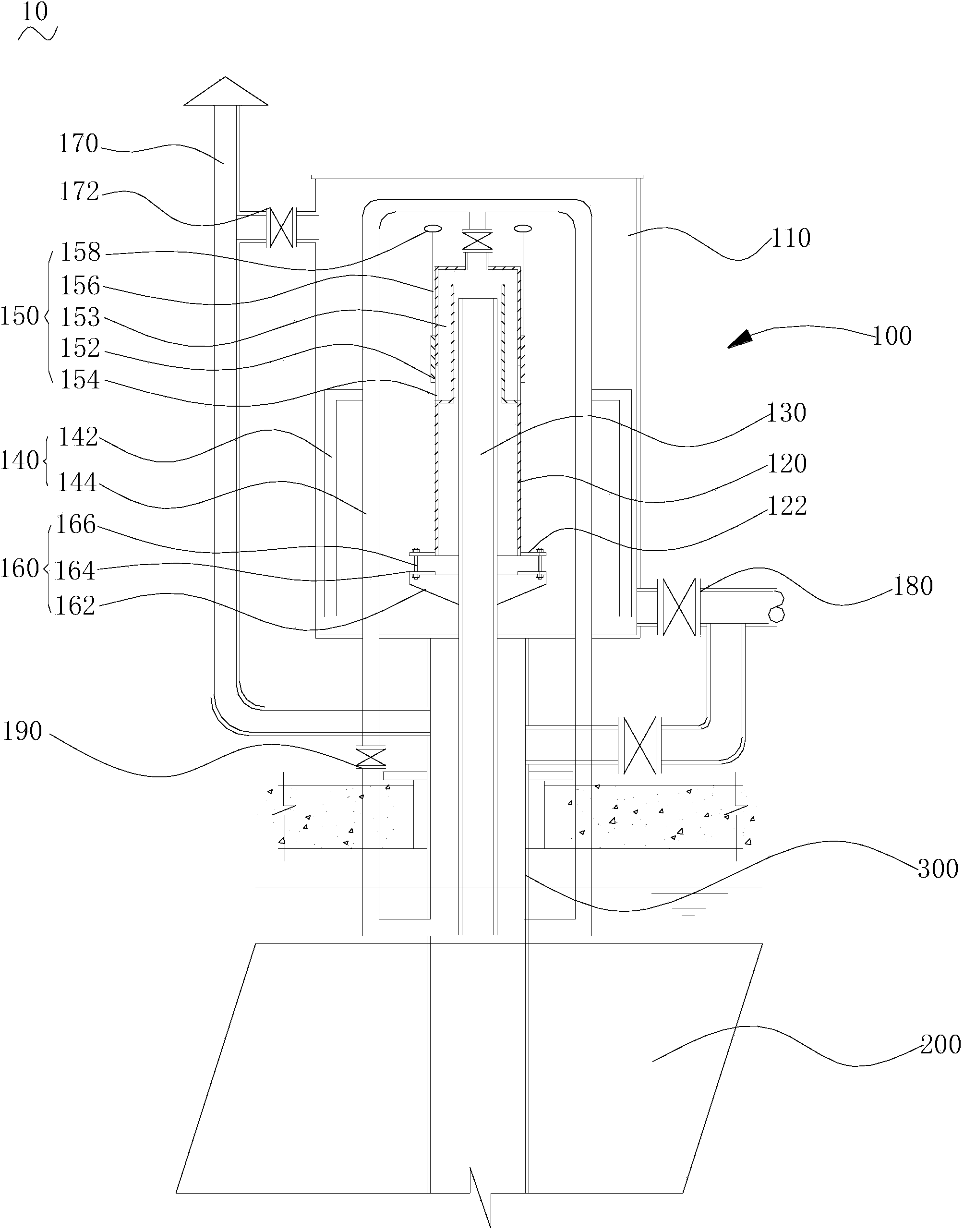

摘要附图
权利要求书
1.一种污水布水器，其特征在于，包括：
脉冲器筒体;
钟罩，设置于所述脉冲器筒体内;
连通污水处理井的虹吸管，一端收容于所述钟罩内，另一端伸入所述污水处理井;
脉冲辅助组件，包括脉冲辅助管及连接管，所述连接管的一端与所述钟罩顶部连接，且朝向所述虹吸管方向的正投影落入所述虹吸管，所述连接管的另一端与所述虹吸管连通，所述脉冲辅助管一端连通所述连接管，另一端朝向所述钟罩的底部方向;
调节组件，包括密封板及调节筒，所述调节筒设置于所述钟罩内侧壁，所述钟罩侧壁与所述调节筒对应处开设有导气孔，所述密封板设置于所述钟罩外侧壁，且可沿所述钟罩侧壁移动开合所述导气孔。
2.根据权利要求1所述的污水布水器，其特征在于，所述钟罩侧壁设置有轨道，所述密封板滑动连接于所述轨道，以移动开合所述导气孔。
3.根据权利要求2所述污水布水器，其特征在于，所述调节组件还包括连杆及调节把手，所述连接杆一端与所述密封板固定连接，另一端与所述调节把手固定连接,当转动所述调节把手，所述密封板沿所述轨道移动。
4.根据权利要求2所述的污水布水器，其特征在于，所述调节组件还包括密封条，所述密封条设置于所述轨道，以使所述密封板密封所述导气孔。
5.根据权利要求1所述的污水布水器，其特征在于，所述污水布水器还包括调节阀及与外界连通的通气管道，所述通气管道连通所述污水处理井，所述调节组件还包括调节阀，所述调节阀一端连通所述通气管道，另一端连通所述脉冲器筒体。
6.根据权利要求1所述的污水布水器，其特征在于，所述污水布水器还包括连接组件，包括第一支撑板、第二支撑板及支撑管，所述第一支撑板焊接于所述虹吸管外壁，所述钟罩底部周缘设有法兰，所述第二支撑板固定连 接于所述第一支撑板，所述第二支撑板与所述法兰通过所述支撑管固定连接。
7.一种污水处理池，其特征在于，包括污水处理井及如权利要求1～6任意一项所述的污水布水器，所述污水布水器沿重力方向设置于所述污水处理井上方。
说明书
污水布水器及具有该污水布水器的污水处理池
技术领域
本实用新型涉及污水处理技术领域，特别是涉及一种污水布水器及具有 该污水布水器的污水处理池。
背景技术
近年来，我国逐渐加强节能减排工作，各级政府制定了促进节能减排的 一系列政策措施，特别是对于污水的处理提出了更高的要求。另外，产业的 聚集使得污水更趋于集中处理，这种产业聚集造成高浓度污水量的增大，高 出水标准下对高浓度原水的处理，要求污水处理厂生化前处理工艺和深度处 理工艺具有更高的性能。
废水厌氧生物处理是指在无分子氧条件下通过厌氧微生物(包括兼氧微 生物)的作用，将废水中各种复杂有机物分解转化成甲烷和二氧化碳的过程。 废水厌氧生物处理由于具有能耗小、污水处理效果好及污泥稳定性好等优点 被广泛应用于污水处理技术领域。
目前，市场采用的脉冲布水器通过进水在虹吸管中的快速下降将主管道 中的空气带走形成一定的真空完成。但是脉冲水对池底的污泥的搅拌不充分， 导致池内的厌氧菌与有机物无法充分接触并繁殖，从而降低了污水处理效果。 此外，无法调节脉冲周期和流量，从而无法随污水处理工艺条件的改变而调 整，降低了污水处理池的污水处理效果。
发明内容
基于此，有必要针对布水器污水处理效果低的问题，提供一种脉冲水搅 拌效果好且可调节脉冲周期与流量的污水处理布水器，同时提供一种具有该 污水布水器的污水处理池。
一种污水布水器，包括：
脉冲器筒体;
钟罩，设置于所述脉冲器筒体内;
连通污水处理井的虹吸管，一端收容于所述钟罩内，另一端伸入所述污 水处理井;
脉冲辅助组件，包括脉冲辅助管及连接管，所述连接管的一端与所述钟 罩顶部连接，且朝向所述虹吸管方向的正投影落入所述虹吸管，所述连接管 的另一端与所述虹吸管连通，所述脉冲辅助管一端连通所述连接管，另一端 朝向所述钟罩的底部方向;
调节组件，包括密封板及调节筒，所述调节筒设置于所述钟罩内侧壁， 所述钟罩侧壁与所述调节筒对应处开设有导气孔，所述密封板设置于所述钟 罩外侧壁，且可沿所述钟罩侧壁移动开合所述导气孔。
在其中一实施例中，所述钟罩侧壁设置有轨道，所述密封板滑动连接于 所述轨道，以移动开合所述导气孔。
在其中一实施例中，所述调节组件还包括连杆及调节把手，所述连接杆 一端与所述密封板固定连接，另一端与所述调节把手固定连接,当转动所述调 节把手，所述密封板沿所述轨道移动。
在其中一实施例中，所述调节组件还包括密封条，所述密封条设置于所 述轨道，以使所述密封板密封所述到导气孔。
在其中一实施例中，所述污水布水器还包括调节阀及与外界连通的通气 管道，所述通气管道连通所述污水处理井，所述调节组件还包括调节阀，所 述调节阀一端连通所述通气管道，另一端连通所述脉冲器筒体。
在其中一实施例中，所述污水布水器还包括连接组件，包括第一支撑板、 第二支撑板及支撑管，所述第一支撑板焊接于所述虹吸管外壁，所述钟罩底 部周缘设有法兰，所述第二支撑板固定连接于所述第一支撑板，所述第二支 撑板与所述法兰通过所述支撑管固定连接。
一种污水处理池，包括污水处理井及上述的污水布水器，所述污水布水 器沿重力方向设置于所述污水处理井上方。
上述污水布水器及具有该污水布水器的污水处理池，脉冲辅助组件加快 了虹吸管的进水水流速度，布水在短时间完成，达到脉冲的效果，从而搅起 池底的污泥，使污泥与池内污水不断充分混合，进而使厌氧菌与污水中的有 机物充分接触，快速繁殖并反应，提高了污水处理效果。
此外，通过调节密封板的高度，从而调节导气孔的大小，进而调节导气 孔相对虹吸管顶部的高度差，使虹吸效应的最佳值的条件改变，而调节虹吸 效应的程度。还可通过空气进入导气孔来破坏虹吸效应，来控制脉冲周期。 如此，使污水布水器适合于不同工艺条件下的污水处理，提高了污水处理效 果。
